プロジェクト 02: 信号機

1. 概要

このプロジェクトでは、micro:bit ボード上の3つのLED（赤、黄、緑）、スピーカー、および5x5 LEDマトリックスを使って信号機のモデルを作成します。

2. 部品




micro:bit ボード *1

micro:bit T型拡張ボード *1

micro USB ケーブル *1




赤色 LED *1

黄色 LED *1

緑色 LED *1




220Ω 抵抗 *3

ジャンパーワイヤー

ブレッドボード *1



バッテリーホルダー *1
(自前の単三電池 *2)

信号機カード *1

3. 部品の知識

スピーカー


Micro:bit にはスピーカーが内蔵されており、プロジェクトで簡単に音を出すことができます。

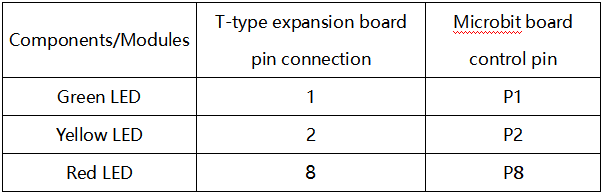

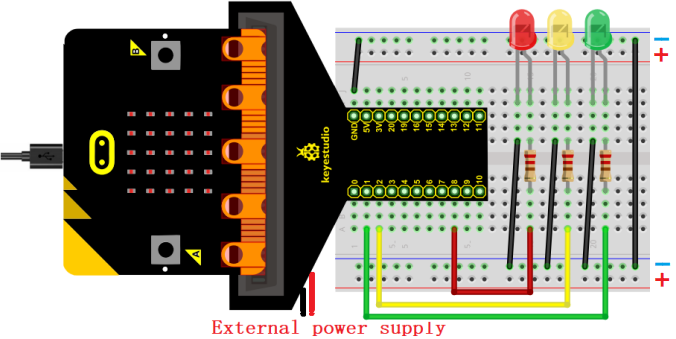

4. 配線図


注意: micro:bit ボードは下図のようにT型拡張ボードに差し込む必要があります。micro:bit ボードのLEDマトリックスは拡張ボードのロゴと同じ側にしてください。

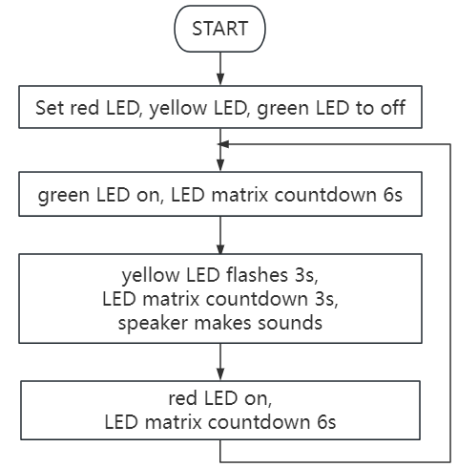

5. コードの流れ


6. テストコード

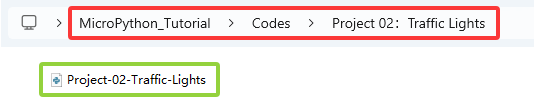

コードファイルはフォルダ Project 02：Traffic Lights 内のファイル Project-02-Traffic-Lights.py にあります。


完成コード:

'''
Function: traffic lights with countdowns and buzzes
Compiling IDE: MU 1.2.0
Author: https://docs.keyestudio.com
'''
# import microbit related libraries
from microbit import *

pin1.write_digital(0) # set P1 pin to low
pin2.write_digital(0) # set P2 pin to low
pin8.write_digital(0) # set P8 pin to low

import music # import music libraries

while True:
   pin1.write_digital(1)  # P1 pin to high
   display.show('6')  # LED matrixs shows 6
   sleep(1000)        # delay 1s
   display.show('5')
   sleep(1000)
   display.show('4')
   sleep(1000)
   display.show('3')
   sleep(1000)
   display.show('2')
   sleep(1000)
   display.show('1')
   sleep(1000)
   display.show('0')
   sleep(1000)
   pin1.write_digital(0)
   pin2.write_digital(1)
   music.play("C4:4")    # speaker plays C4 tone
   display.show('2')
   sleep(500)
   pin2.write_digital(0)
   music.reset()         # no tone
   sleep(500)
   pin2.write_digital(1)
   music.play("C4:4")
   display.show('1')
   sleep(500)
   pin2.write_digital(0)
   music.reset()
   sleep(500)
   pin2.write_digital(1)
   music.play("C4:4")
   display.show('0')
   sleep(500)
   pin2.write_digital(0)
   music.reset()
   sleep(500)
   pin8.write_digital(1)
   display.show('6')
   sleep(1000)
   display.show('5')
   sleep(1000)
   display.show('4')
   sleep(1000)
   display.show('3')
   sleep(1000)
   display.show('2')
   sleep(1000)
   display.show('1')
   sleep(1000)
   display.show('0')
   sleep(1000)
   pin8.write_digital(0)

7. テスト結果

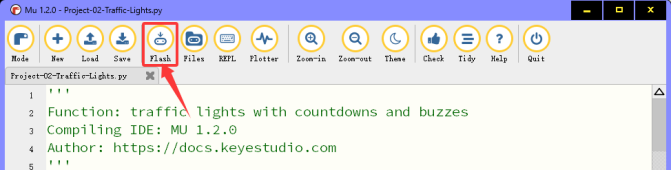

「Flash」をクリックしてコードをmicro:bit ボードに書き込みます。


コードをボードにダウンロードした後、micro USB ケーブルまたは外部電源で電源を入れ（DIPスイッチをONにしてください）、ボードのリセットボタンを押します。

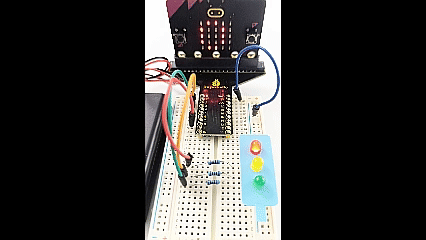

緑色LEDが点灯し、5×5 LEDマトリックスが6秒のカウントダウンを表示します。緑色LEDが消えた後、黄色LEDが点滅し、マトリックスはスピーカーの音とともに3秒のカウントダウンを行います。最後に赤色LEDが点灯し、6秒のカウントダウンを表示します。これらの動作が繰り返されます。

注意: 配線が正しいのに動作しない場合は、ボード裏面のリセットボタンを押してください。


外部電源で電源を入れる場合は、DIPスイッチをONにしてください。
