プロジェクト06：ミュージックパーティー


1. 概要

手を叩くと、ボード上のマイクが音声信号を検出し、スピーカーが楽しい誕生日の歌を再生しながら、RGB LEDがまばゆい光を放ちます。

2. 部品




micro:bit ボード *1

micro:bit T型拡張ボード *1

micro USB ケーブル *1




赤色LED *1

220Ω 抵抗 *3

ジャンパーワイヤー *2




ブレッドボード *1

バッテリーホルダー *1
(自前の単三電池 *2)

RGBカード *1

3. 部品の知識

マイクロフォン

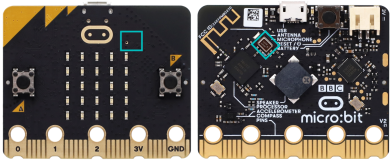

micro:bit V2 ボードの表面には高品質なデジタルマイクが内蔵されており、音声信号を検出します。マイクを制御・処理するチップは裏面にあります。

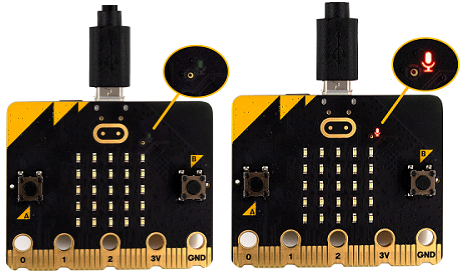

マイクはボード前面の小さな丸い穴にあり、周囲の音声信号を拾いやすくなっています。使用時はmicro:bitボードを表向きに置いてください。穴の隣にはマイクのLEDインジケーターがあり、音レベルを測定すると点灯します。


RGB LED

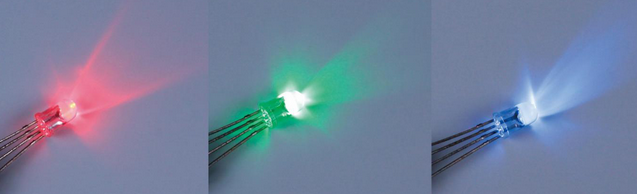

RGB LEDは三原色（赤、緑、青）の交差点としてイメージされます。RGBの異なる比率でほとんどの色を合成できます。赤、緑、青のLEDは透明なプラスチックケースに封入されており、R、G、Bピンの入力電圧を変えることで光の色を発します。

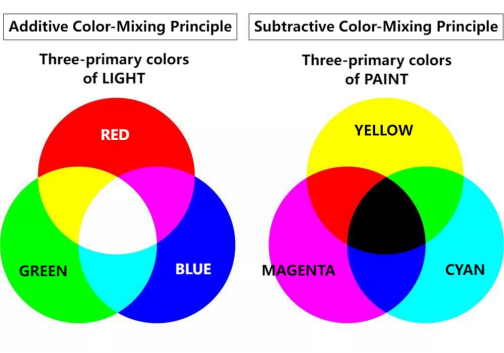

三色説:

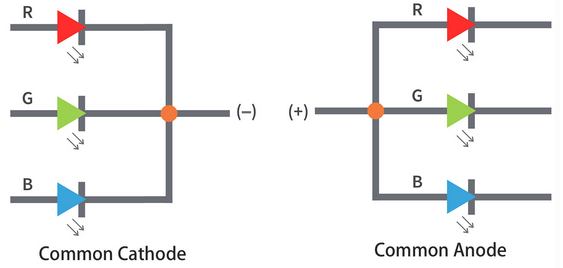

RGB LEDは共通アノード型と共通カソード型の2種類に分けられます：

共通カソードRGB LEDでは、3つのLEDが負極（カソード）を共有します；

共通アノードRGB LEDでは、3つのLEDが正極（アノード）を共有します。


注意：ここでは共通カソードRGB LEDを使用しています。

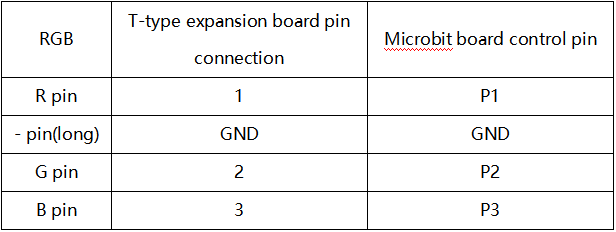

RGB LEDのピン:

RGB LEDは4本のピンを持ちます：GND（最も長いピン）、R（赤）、G（緑）、B（青）。下図のようにRGB LEDを配置すると、左から右へピンは赤、GND、緑、青の順になります。

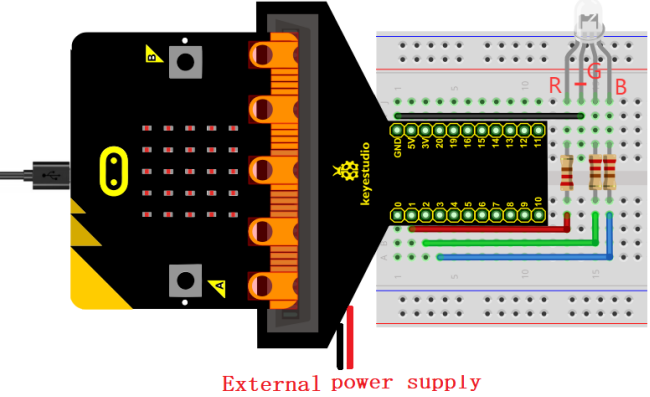

4. 配線図

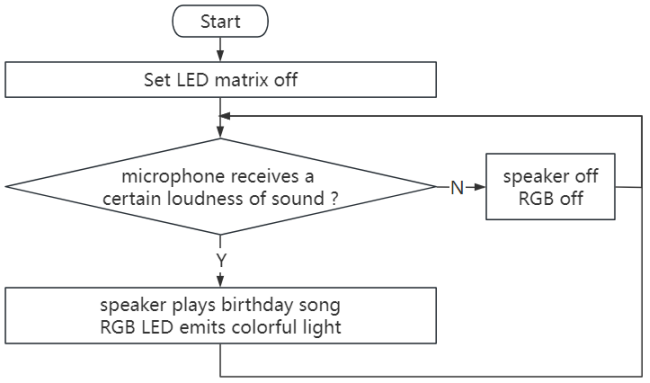

5. コードフロー


6. テストコード

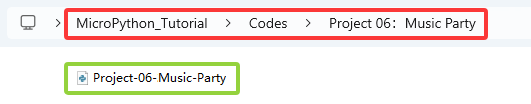

コードファイルはフォルダ Project 06：Music Party 内の Project-06-Music-Party.py にあります。


完全なコード:

'''
Function: Clap your hands, the microbit microphone receives the sound signal, the music sounds, and the RGB emits a dazzling light to simulate a musical party
Compiling IDE: MU 1.2.0
Author: https://docs.keyestudio.com
'''
# import related libraries
from microbit import *
import music

display.clear() # clear LED matrix

while True:
    if microphone.current_event() == SoundEvent.LOUD:  # If the microphone picks up a loud signal
       music.play(["G3:4", "G3", "A4"]) # the speaker plays some tones
       pin1.write_analog(1023)      # P1 analog value is 1023,RGB is red
       pin2.write_analog(0)
       # pin3.write_analog(0)
       sleep(100)
       music.play(["G4:4", "C5", "B4"])
       pin1.write_analog(0)         # P1 analog value is 0,RGB is not red
       pin2.write_analog(1023)      # P2 analog value is 1023,RGB is green
       # pin3.write_analog(0)
       sleep(100)
       pin1.write_analog(10)
       pin2.write_analog(10)
       # pin3.write_analog(1023)      # P3 analog value is 1023,RGB is blue
       sleep(100)
       music.play(["G4:4", "D5", "C5"])
       pin1.write_analog(123)
       pin2.write_analog(123)
       # pin3.write_analog(0)
       sleep(100)
       music.play(["G4:4", "D5", "C5"])
       pin1.write_analog(1023)
       pin2.write_analog(400)
       # pin3.write_analog(1023)
       sleep(100)
       music.play(["G3:4", "G3", "G4"])
       pin1.write_analog(10)
       pin2.write_analog(1023)
       # pin3.write_analog(1023)
       sleep(100)
       pin1.write_analog(1023)
       pin2.write_analog(1023)
       # pin3.write_analog(1023)
       sleep(100)
       music.play(["E5:4", "C5", "B4", "A4"])
       pin1.write_analog(32)
       pin2.write_analog(184)
       # pin3.write_analog(336)
       sleep(100)
       pin1.write_analog(640)
       pin2.write_analog(328)
       # pin3.write_analog(180)
       sleep(100)
       music.play(["F5:4", "F5", "E5"])
       pin1.write_analog(552)
       pin2.write_analog(172)
       # pin3.write_analog(904)
       sleep(100)
       pin1.write_analog(1020)
       pin2.write_analog(796)
       # pin3.write_analog(560)
       sleep(100)
       music.play(["C5:4", "D5", "C5"])
       pin1.write_analog(136)
       pin2.write_analog(560)
       # pin3.write_analog(140)
       sleep(100)
       pin1.write_analog(0)
       pin2.write_analog(0)
       # pin3.write_analog(0)
       sleep(100)
if microphone.current_event() == SoundEvent.QUIET:  # If the microphone picks up a quie signal
       pin1.write_analog(0)
       pin2.write_analog(0)

7. テスト結果

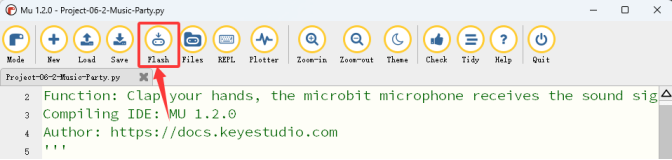

「Flash」をクリックしてコードをmicro:bitボードに書き込みます。


コードをボードにダウンロードした後、micro USBケーブルまたは外部電源で電源を入れ（DIPスイッチをONにする）、ボードのリセットボタンを押します。

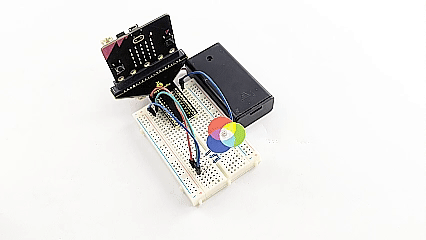

手を叩くと、ボード上のマイクが音声信号を検出し、スピーカーが楽しい誕生日の歌を再生しながら、RGB LEDがまばゆい光を放ちます。楽しい音楽パーティーの雰囲気が感じられませんか？

注意： 配線が正しいのに結果が見えない場合は、ボード裏面のリセットボタンを押してください。
