Project 3: ライントラッキングセンサー

1.説明

トラッキングセンサーは実際には赤外線センサーです。ここで使用されているコンポーネントはTCRT5000赤外線チューブです。その動作原理は、赤外線の反射率の違いを色で検出し、反射信号の強さを電流信号に変換することです。

検出の過程では、黒はHIGHレベルでアクティブ、白はLOWレベルでアクティブとなります。検出高さは0〜3cmです。

Keyestudioの3チャンネルライントラッキングモジュールは、3セットのTCRT5000赤外線チューブを基板上に統合しており、配線と制御がより便利です。

センサー上の調整可能なポテンショメーターを回すことで、センサーの検出感度を調整できます。

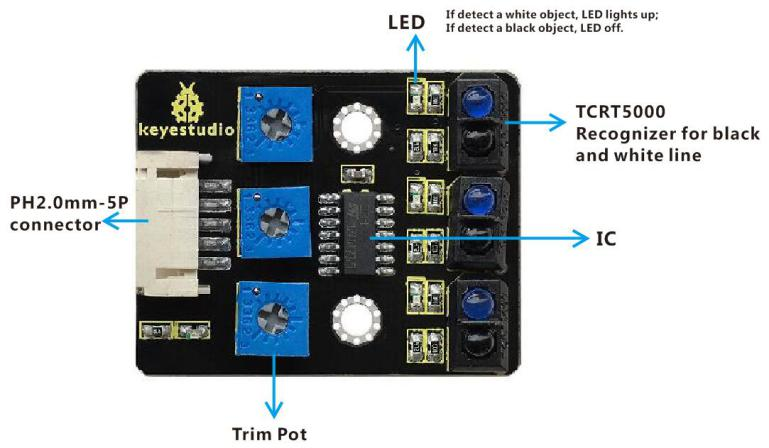

2.仕様

  • 動作電圧：3.3-5V（DC）

  • インターフェース：5PIN

  • 出力信号：デジタル信号

  • 検出高さ：0〜3cm

image-20250508163247479

注意：テスト前にセンサー上のポテンショメーターを回して検出感度を調整してください。LEDがONとOFFの境界にあるときが最適な感度です。

3.コンポーネント

開発ボード *1

8833 モータードライバー *1

赤色LEDモジュール*1

ライントラッキングセンサー*1





5P デュポンワイヤー*1

USBケーブル*1

3P デュポンワイヤー*1

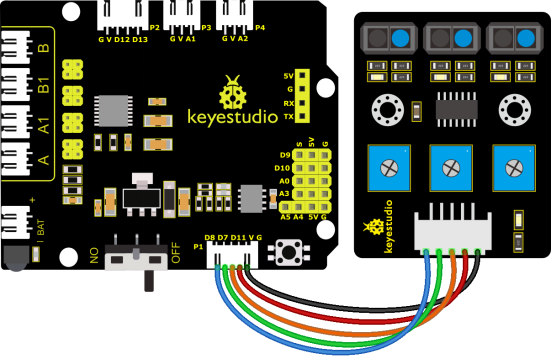

4.配線図

image-20250508164243044

ライントラッキングセンサーのG、V、S1、S2、S3は、それぞれセンサー拡張ボードのG（GND）、V（VCC）、D11、D7、D8に接続します。

5.テストコード

//****************************************************************************
/*
keyestudio 4wd BT Car
lesson 3.1
 Line Track sensor
 http://www.keyestudio.com
*/
int L_pin = 11;  // 左側ライントラッキングセンサーのピン
int M_pin = 7;   // 中央ライントラッキングセンサーのピン
int R_pin = 8;   // 右側ライントラッキングセンサーのピン
int val_L,val_R,val_M; // 3つのセンサーの値を格納する変数を定義

void setup()
{
  Serial.begin(9600); // シリアル通信を9600ボーで初期化
  pinMode(L_pin,INPUT); // L_pinを入力モードに設定
  pinMode(M_pin,INPUT); // M_pinを入力モードに設定
  pinMode(R_pin,INPUT); // R_pinを入力モードに設定
}

void loop()
{
  val_L = digitalRead(L_pin); // L_pinの状態を読み取る
  val_R = digitalRead(R_pin); // R_pinの状態を読み取る
  val_M = digitalRead(M_pin); // M_pinの状態を読み取る
  Serial.print("left:");
  Serial.print(val_L);
  Serial.print(" middle:");
  Serial.print(val_M);
  Serial.print(" right:");
  Serial.println(val_R);
  delay(500); // 安定のため読み取り間隔を遅延
}
//****************************************************************************

6.テスト結果

コードをV4.0ボードに正常にアップロードした後、配線図に従って配線し、USBケーブルでコンピューターと接続してボードに電源を供給します。

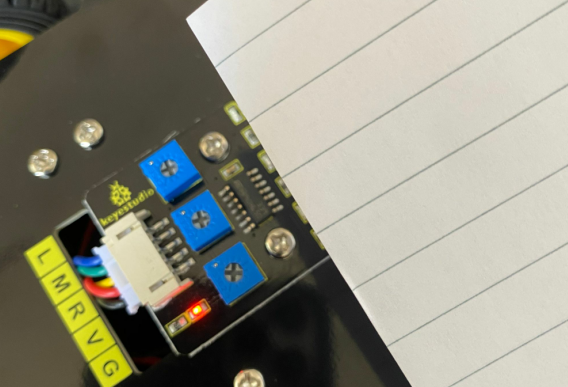

電源を入れたらシリアルモニターを開くと、3つのライントラッキングセンサーの状態が表示されます。信号が受信されていない場合は値が1になります。センサーを白い紙で覆うと値は0になります。

image-20250508164424571

image-20250508164453274

7.コード説明

Serial.begin(9600) - シリアルポートを初期化し、ボーレートを9600に設定

pinMode - ピンを入力または出力モードに定義

digitalRead - ピンの状態を読み取る（通常はHIGHまたはLOWレベル）

8.拡張練習

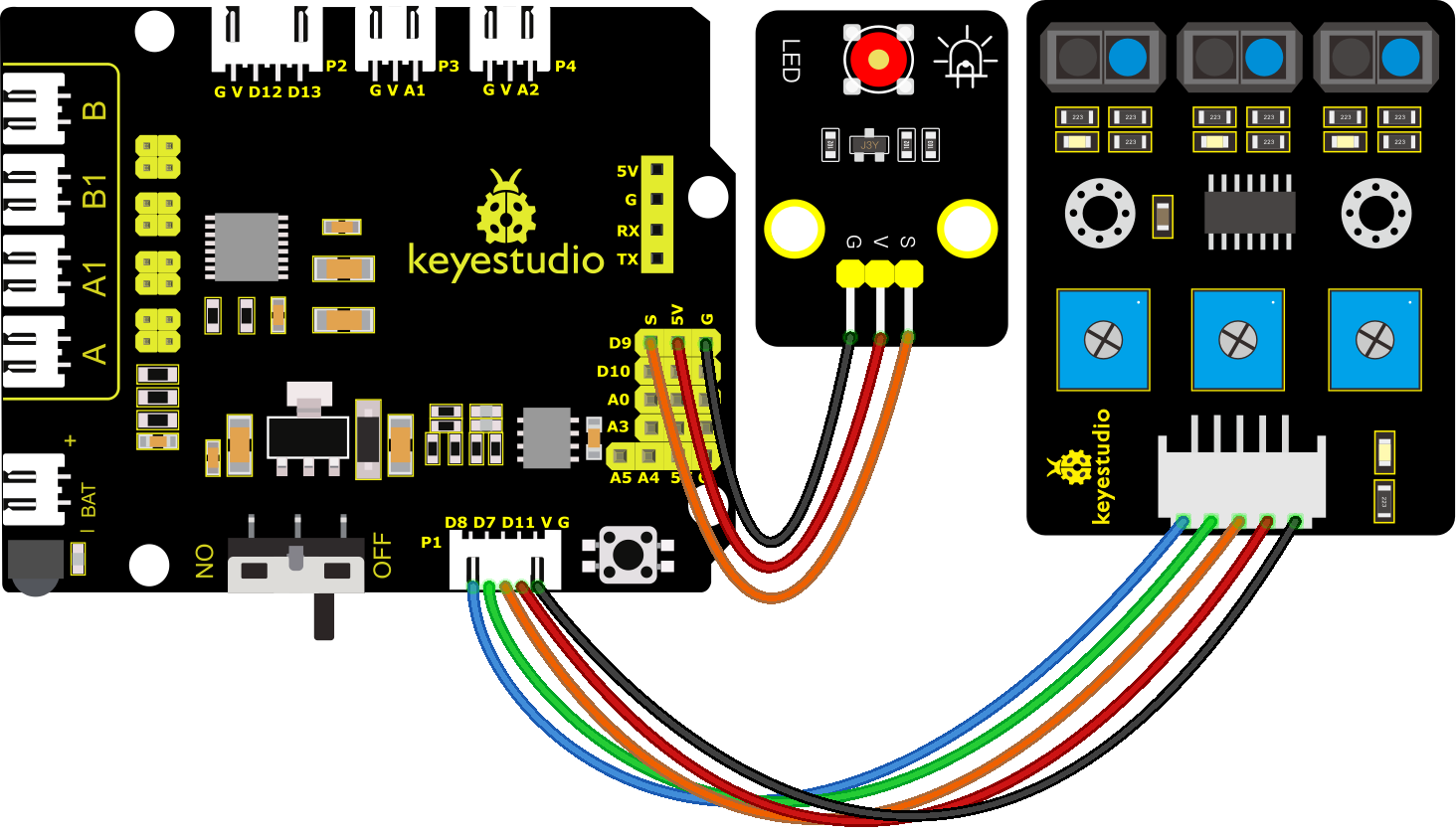

動作原理を理解した後、LEDをD9に接続して、センサーでLEDを制御することができます。

image-20250508164527429

/*
keyestudio 4wd BT Car
lesson 3.2
 Line Track Sensor LED
 http://www.keyestudio.com
*/
int L_pin = 11;  // 左側ライン追跡センサーのピン
int M_pin = 7;  // 中央ライン追跡センサーのピン
int R_pin = 8;  // 右側ライン追跡センサーのピン
int val_L,val_R,val_M;// 3つのセンサーの変数を定義

void setup()
{
  Serial.begin(9600); // 9600ビット毎秒でシリアル通信を初期化
  pinMode(L_pin,INPUT); // L_pinを入力に設定
  pinMode(M_pin,INPUT); // M_pinを入力に設定
  pinMode(R_pin,INPUT); // R_pinを入力に設定
  pinMode(9, OUTPUT);
}

void loop()
{
  val_L = digitalRead(L_pin);// L_pinの読み取り
  val_R = digitalRead(R_pin);// R_pinの読み取り
  val_M = digitalRead(M_pin);// M_pinの読み取り
  Serial.print("left:");
  Serial.print(val_L);
  Serial.print(" middle:");
  Serial.print(val_M);
  Serial.print(" right:");
  Serial.println(val_R);
  delay(500);// 安定のため読み取り間に遅延
  if ((val_L == LOW) || (val_M == LOW) || (val_R == LOW))// 左ライン追跡センサーが信号を検出した場合
  {
    Serial.println("HIGH");
    digitalWrite(9, HIGH);// LEDが点灯
  }
  else// 左ライン追跡センサーが信号を検出しなかった場合
  {
    Serial.println("LOW");
    digitalWrite(9, LOW);// LEDが消灯
  }
 }
//****************************************************************************

コードをV4.0ボードに正常にアップロードした後、配線図に従って配線を接続し、USBケーブルでコンピューターと接続してボードに電源を供給します。

電源を入れた後、センサーの近くに紙を置くと、ライン追跡センサーを覆ったときにLEDが点灯するのが確認できます。
