Progetto 3: Matrice LED a punti

Fai clic per scaricare il codice 1 per questa lezione

Fai clic per scaricare il codice 2 per questa lezione

(1)Progetto Description:

Le matrici a punti sono molto comuni nella vita quotidiana. Trovano ampie applicazioni in schermi pubblicitari a LED, indicatori di piano per ascensori, annunci alle fermate dell’autobus e così via.

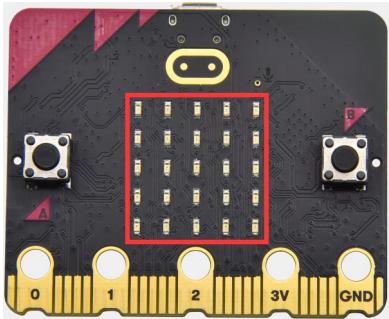

La matrice LED della scheda principale Micro:bit main board V2 contiene 25 LED disposti in una griglia. In precedenza siamo riusciti a controllare l’accensione di un LED specifico integrandone il valore di posizione nel codice di prova. Con la stessa logica, possiamo accendere più LED contemporaneamente per visualizzare pattern, cifre e caratteri.

Inoltre, possiamo fare clic su “show icon” per scegliere il modello da visualizzare. Infine, possiamo progettare i nostri pattern personalizzati.

(2)Components Needed:

Micro:bit main board V2

Micro USB cable

(3)Test Code 1:

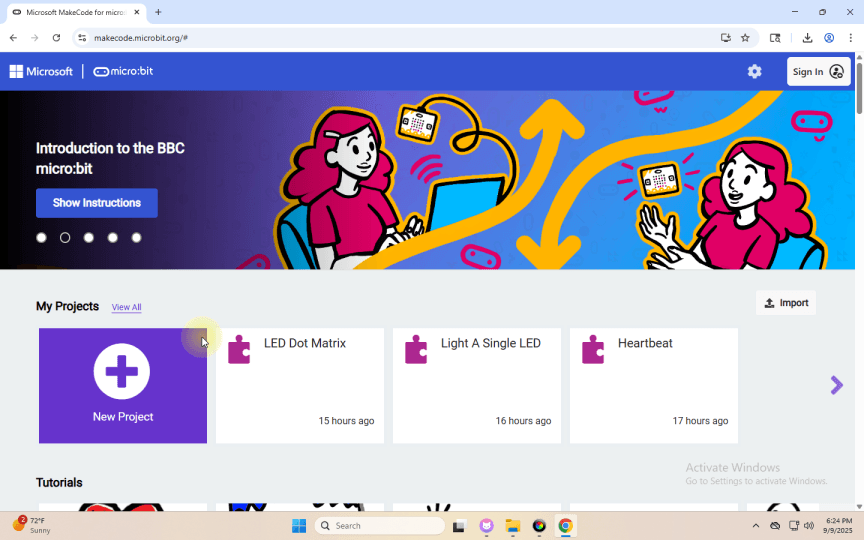

Collegare il computer alla scheda micro:bit tramite cavo Micro-USB e programmare nell’editor MakeCode.

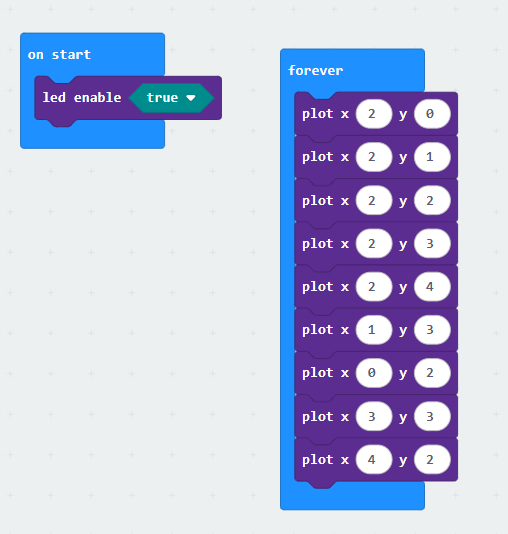

Programma completo :

(4) Test Results 1:

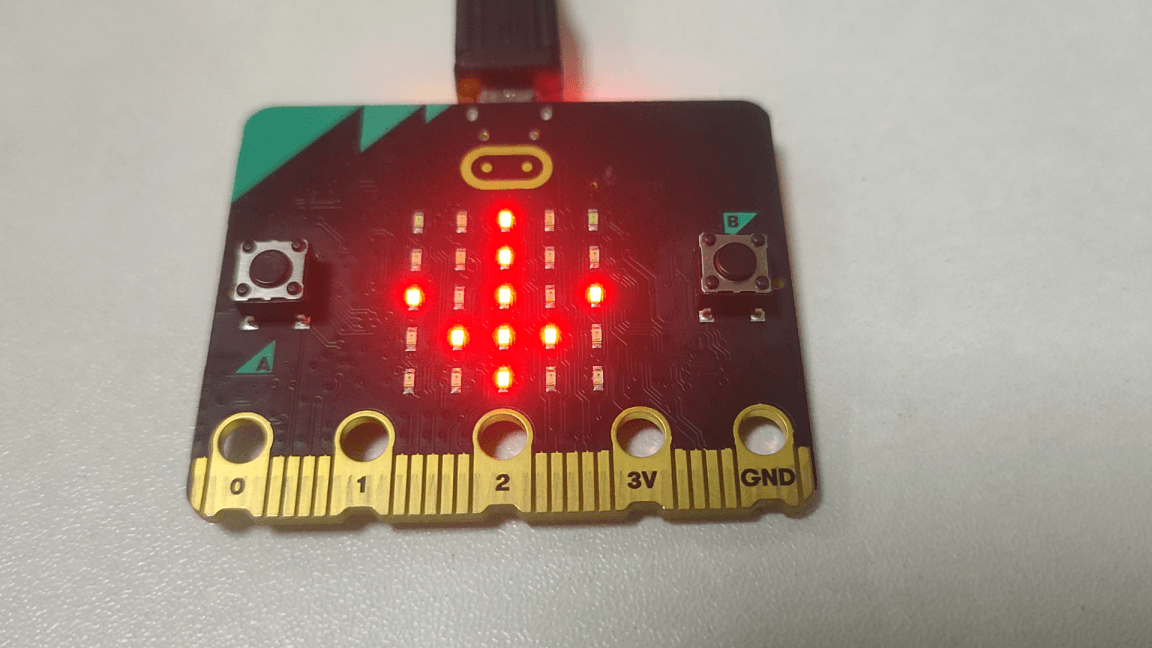

Caricare il codice 1 e alimentare la scheda, vedremo l’icona.

(5) Test Code 2:

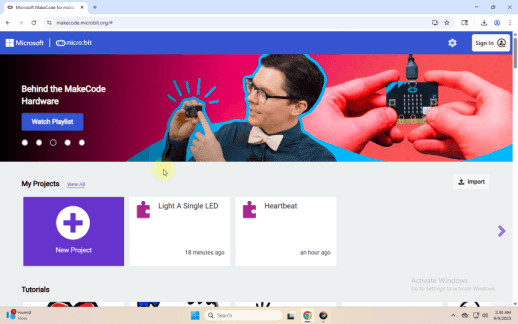

Collegare il computer alla scheda micro:bit tramite cavo Micro-USB e programmare nell’editor MakeCode.

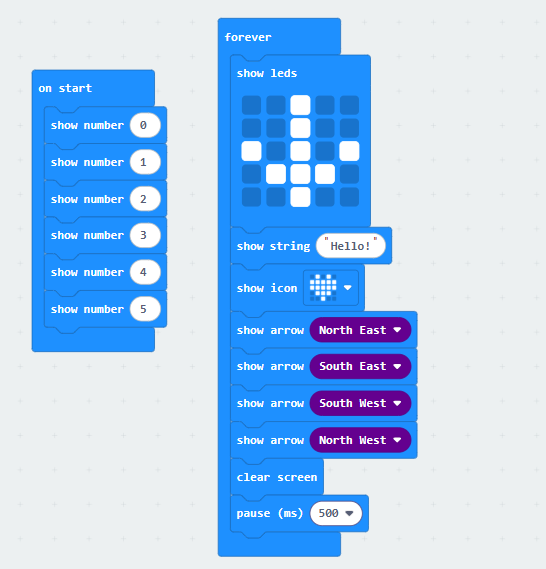

Programma completo :

(6)Test Results 2 :

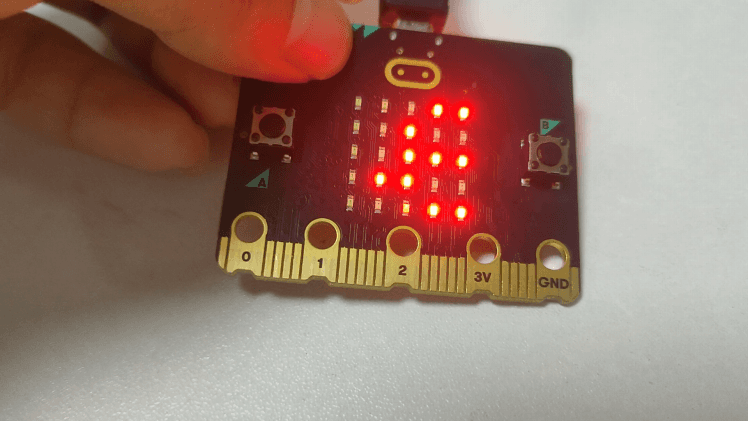

Dopo aver caricato il codice sul Microbit, è possibile osservare la matrice 5x5 che scorre i pattern e il testo specificati nel codice.（Nota: “on start” significa che il codice in questo blocco viene eseguito una sola volta, mentre “forever” implica che il codice venga eseguito ciclicamente.）
