Progetto 14：4 WS2812 RGB LEDs

1. Descrizione

Il driver shield controlla 4 LED RGB WS2812, è compatibile con la scheda micro:bit e viene controllato tramite P7. In questa lezione faremo in modo che i LED RGB mostrino colori diversi tramite P7. In questa lezione sono forniti 3 set di codice di test per far visualizzare ai 4 LED WS2812 RGB diversi effetti.

2. Preparazione

Inserire la scheda micro:bit nello slot del keyestudio 4WD Mecanum Robot Car V2.0
Inserire le batterie nel portabatterie
Portare l’interruttore di alimentazione su ON
Collegare il micro:bit al computer tramite un cavo USB
Aprire la versione Web di Makecode.

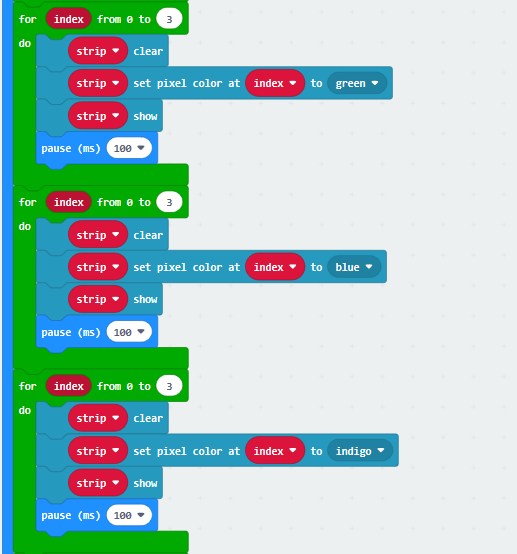

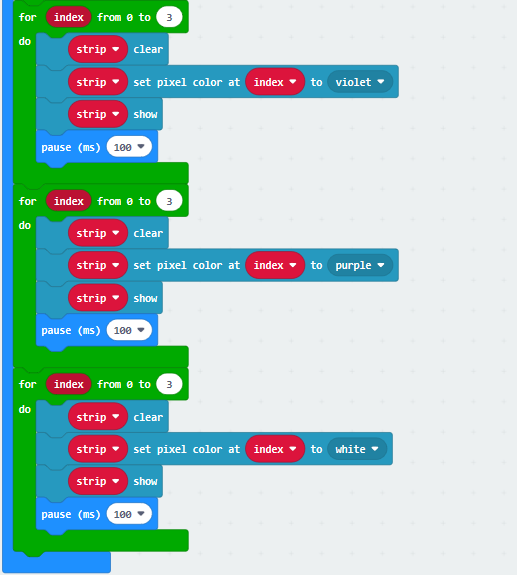

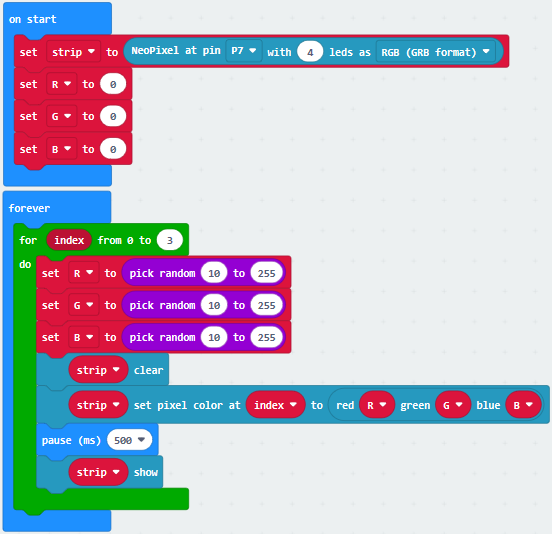

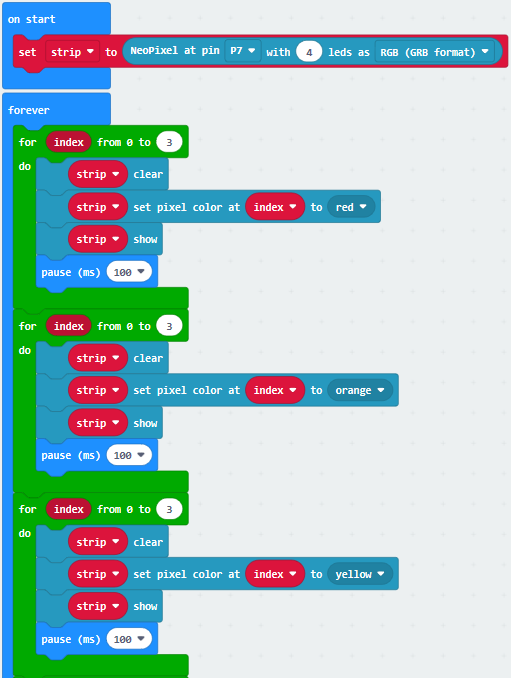

3. Test Code1

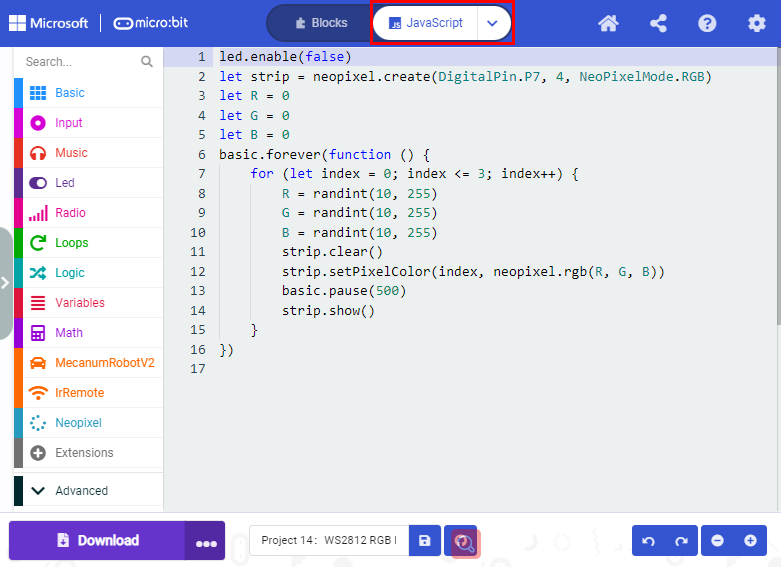

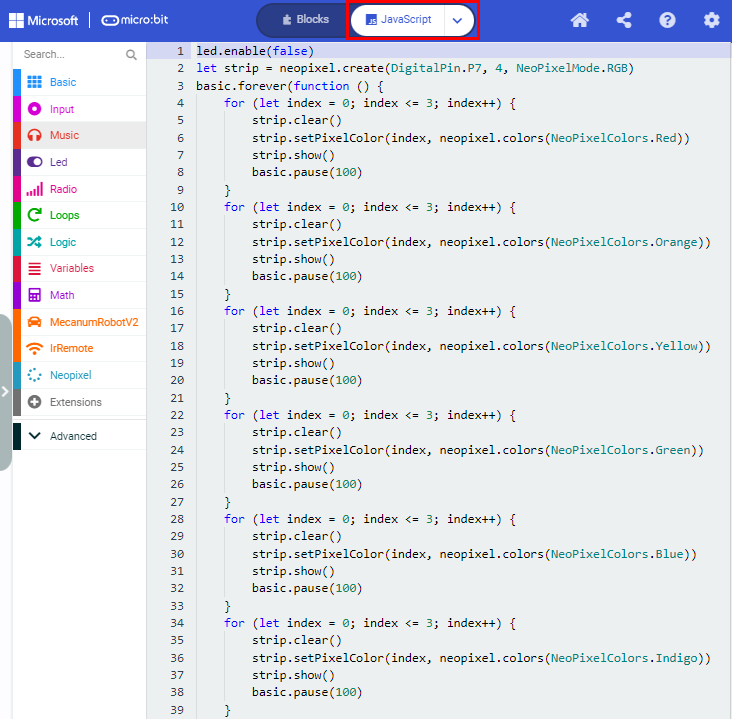

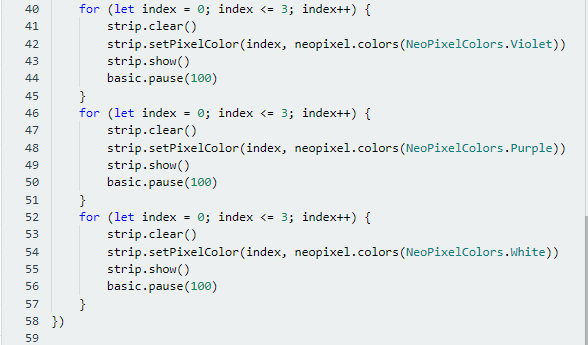

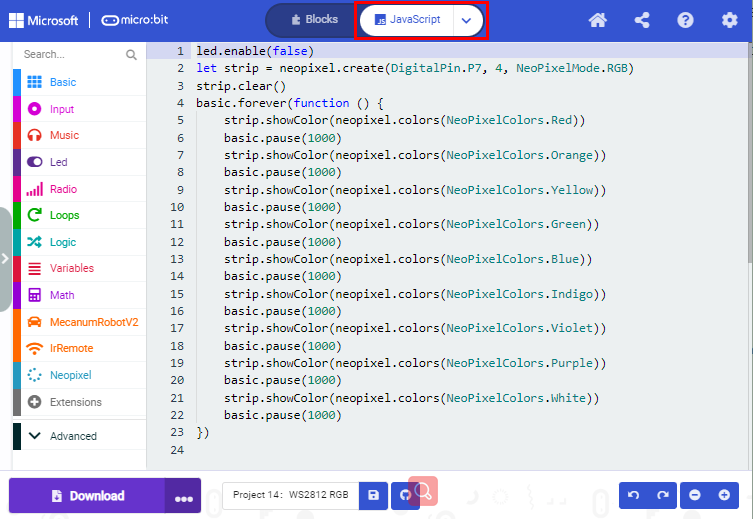

Fare clic su “JavaScript” per passare al corrispondente codice JavaScript:

4. Risultato Test 1

Scaricare il codice 1 nel micro:bit e impostare POWER su ON. Tutti e quattro i LED WS2812RGB si accendono ciclicamente e ognuno mostra un colore diverso a turno.

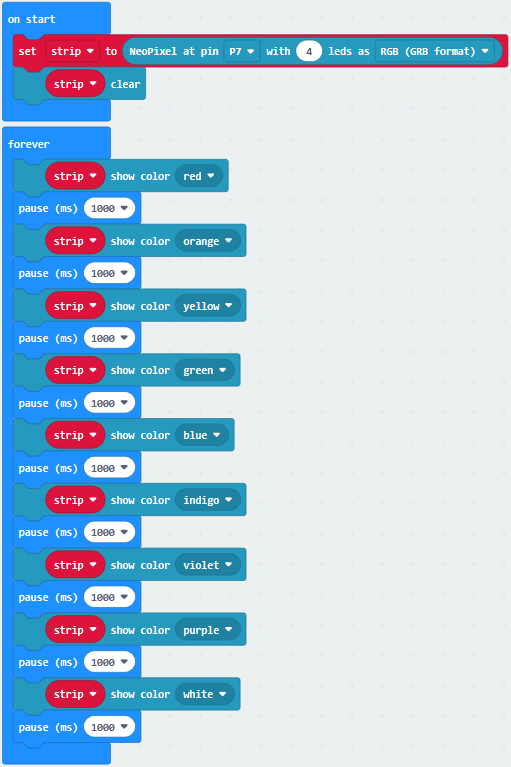

5. Test Code2
