5.4.15 Progetto 8.1 Visualizzare caratteri

1. Descrizione

Come è noto, lo schermo è uno dei modi migliori per far interagire le persone con i dispositivi elettronici.

2. Conoscenze sul componente

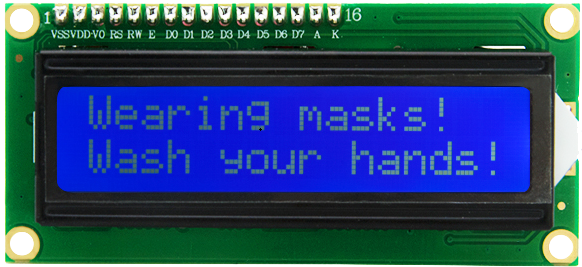

1602 è un modulo che può visualizzare 16 caratteri. Ci sono due righe, che utilizzano il protocollo di comunicazione IIC.

immagine50

3. Pin di controllo

SDA	SDA
SCL	SCL

4. Codice di test

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C mylcd(0x27,16,2);

void setup(){
  mylcd.init();
  mylcd.backlight();
}

void loop(){
  mylcd.setCursor(0, 0);
  mylcd.print("hello");
  mylcd.setCursor(0, 1);
  mylcd.print("keyestudio");
  //mylcd.clear();
}

5. Risultato del test

La prima riga del LCD1602 mostra hello e la seconda riga mostra keyestudio.
