5.4.16 Progetto 8.2 Allarme gas pericoloso

1. Descrizione

Quando un sensore di gas rileva un’alta concentrazione di gas pericoloso, il cicalino emetterà un allarme e il display mostrerà “pericoloso”.

2. Conoscenza del componente

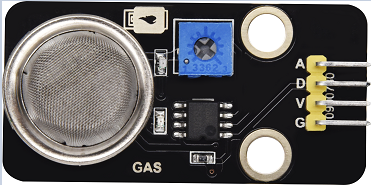

MQ2 Smoke Sensor: È un dispositivo di monitoraggio delle perdite di gas per abitazioni e fabbriche, adatto al rilevamento di gas liquefatti, benzene, composti alchilici, alcoli, idrogeno e anche fumo. Il nostro sensore ha un’uscita digitale collegata al pin D e un’uscita analogica collegata al pin A; in questo progetto viene collegato a D come sensore digitale.

3. Codice di test

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Initialize LCD with I2C address 0x27, 16 columns and 2 rows
LiquidCrystal_I2C mylcd(0x27, 16, 2);

#define gasPin 23    // Gas sensor input pin
#define buzPin 25    // Buzzer output pin

// State flags for LCD display updates
boolean dangerDisplayed = 1;
boolean safetyDisplayed = 1;

void setup() {
  Serial.begin(9600);

  // Initialize LCD
  mylcd.init();
  mylcd.backlight();

  // Set pin modes
  pinMode(buzPin, OUTPUT);
  pinMode(gasPin, INPUT);

  // Display initial message
  mylcd.setCursor(0, 0);
  mylcd.print("safety");
}

void loop() {
  boolean gasVal = digitalRead(gasPin);  // Read gas sensor value
  Serial.println(gasVal);

  if(gasVal == 0)  // If dangerous gas detected
  {
    while(dangerDisplayed == 1)  // Update display if needed
    {
      mylcd.clear();
      mylcd.setCursor(0, 0);
      mylcd.print("dangerous");
      dangerDisplayed = 0;
      safetyDisplayed = 1;
    }

    // Sound alarm buzzer (short pulses)
    digitalWrite(buzPin, HIGH);
    delay(1);
    digitalWrite(buzPin, LOW);
    delay(1);
  }
  else  // No dangerous gas detected
  {
    digitalWrite(buzPin, LOW);  // Ensure buzzer is off

    while(safetyDisplayed == 1)  // Update display if needed
    {
      mylcd.clear();
      mylcd.setCursor(0, 0);
      mylcd.print("safety");
      dangerDisplayed = 1;
      safetyDisplayed = 0;
    }
  }
}

4. Risultato del test

Lo schermo visualizza “sicurezza” in condizioni normali. Tuttavia, quando il sensore di gas rileva alcuni gas pericolosi, come il monossido di carbonio, a una certa concentrazione, il cicalino emetterà un allarme e lo schermo visualizzerà “pericoloso”.
