プロジェクト 3: PIRモーションセンサー

説明

PIRモーションセンサーは、階段の自動点灯や洗面台の自動水栓など、日常生活で多くの応用例があります。

ボタンのようなデジタルセンサーで、状態は0か1の二値です。人が動いているときに検知されます。

制御ピン

PIRモーションセンサー	14
\

プロジェクト 3.1 PIRモーションセンサーの読み取り

シリアルモニタを通してPIRモーションセンサーの値を出力します。

テストコード

from machine import Pin
import time

PIR = Pin(14, Pin.IN)
while True:
    value = PIR.value()
    print(value, end = " ")
    if value == 1:
        print("Some body is in this area!")
    else:
        print("No one!")
    time.sleep(0.1)

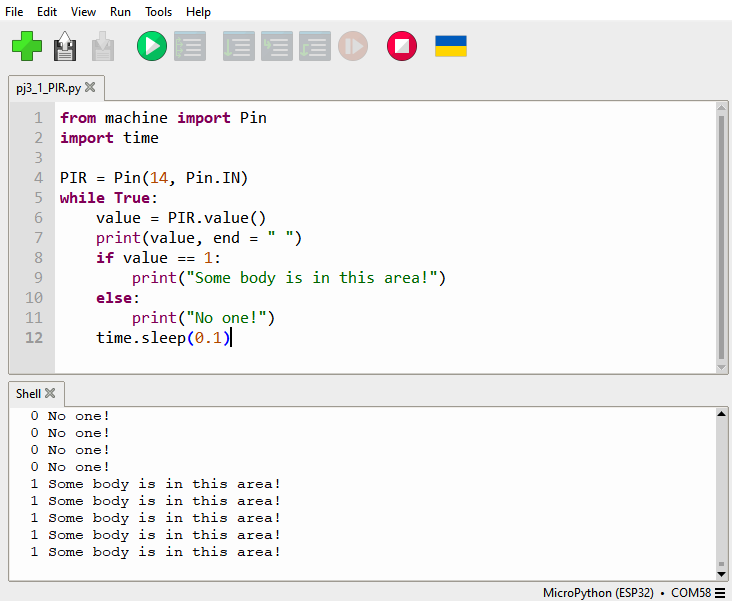

テスト結果

センサーの前にじっと立っていると読み取り値は0で、少し動くと1に変わります。

プロジェクト 3.2 PIRモーションセンサー

誰かがセンサーの前で動くと、LEDが点灯します。

テストコード

from machine import Pin
import time

PIR = Pin(14, Pin.IN)
led = Pin(12, Pin.OUT)

while True:
    value = PIR.value()
    print(value)
    if value == 1:
        led.value(1)# turn on led
    else:
        led.value(0)
    time.sleep(0.1)

テスト結果

センサーの前で手を動かすとLEDが点灯します。数秒間動きがないと、LEDは消灯します。
