Projet 18 Cœur Battant

1. Description

Dans ce projet, un cœur battant sera présenté via une carte Arduino, un écran matriciel 8X8, une carte de circuit imprimé et quelques composants électroniques. Grâce à la programmation, vous pouvez contrôler la fréquence des battements, la taille du cœur et sa luminosité.

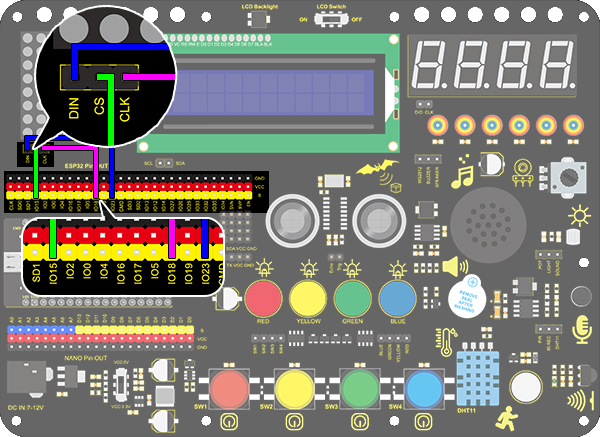

2. Schéma de câblage

3. Code de test

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 18 Beating Heart
  http://www.keyestudio.com
*/

#include "LedControl.h"
int DIN = 23;
int CLK = 18;
int CS = 15;
LedControl lc=LedControl(DIN,CLK,CS,1);
const byte IMAGES1[] = {0x30, 0x78, 0x7c, 0x3e, 0x3e, 0x7c, 0x78, 0x30};  // a big heart
const byte IMAGES2[] = {0x00, 0x10, 0x38, 0x1c, 0x1c, 0x38, 0x10, 0x00};  //a small heart

void setup()
{
  lc.shutdown(0,false);
  // Set brightness to a medium value
  lc.setIntensity(0,8);
  // Clear the display
  lc.clearDisplay(0);
}

void loop()
{
  for(int i=0; i < 8; i++)
  {
      lc.setRow(0,i,IMAGES1[i]);
  }
  delay(1000);
  for(int i=0; i < 8; i++)
  {
    lc.setRow(0,i,IMAGES2[i]);
  }
  delay(1000);
}

4. Résultat du test

Après avoir connecté le câblage et téléversé le code, les deux tailles de cœurs s’affichent alternativement.

image-20251013113903734
