Projet 24 Station Météo

1. Description

Cette station météo enregistre la température ambiante et l’humidité via une carte Arduino et un capteur de température et d’humidité.

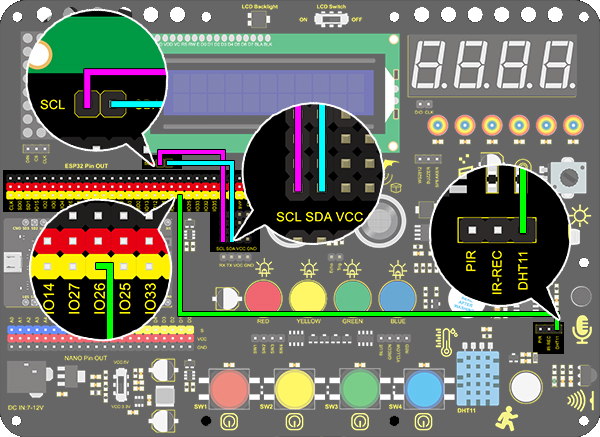

2. Schéma de câblage

3. Code de test

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 24：Weather Station
  http://www.keyestudio.com
*/

#include <LiquidCrystal_I2C.h>
#include <xht11.h>
LiquidCrystal_I2C lcd(0x27, 16,2);  // set the LCD address to 0x27 for a 16 chars and 2 line display
xht11 xht(26);                         //The DHT11 sensor connects to IO26
unsigned char dat[] = { 0, 0, 0, 0 };  //Define an array to store temperature and humidity data

void setup()
{
  lcd.init();  // initialize the lcd
  lcd.backlight();
}

void loop()
{
  if (xht.receive(dat))  //Check correct return to true
  {
    lcd.setCursor(0, 0);
    lcd.print("humidity:");
    lcd.setCursor(9, 0);
    lcd.print(dat[0]);
    lcd.setCursor(0, 1);
    lcd.print("temperature:");
    lcd.setCursor(12, 1);
    lcd.print(dat[2]);
  }
  delay(1500);  //Delay 1500ms
}

4. Résultat du test

Après avoir connecté le câblage et téléversé le code, l’affichage LCD montrera directement la valeur d’humidité et de température ambiantes.
