Lezione 1.1: Lampeggio LED

(1).Descrizione：

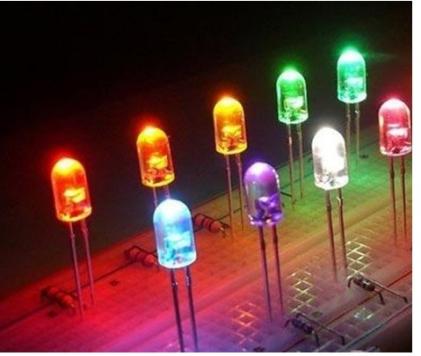

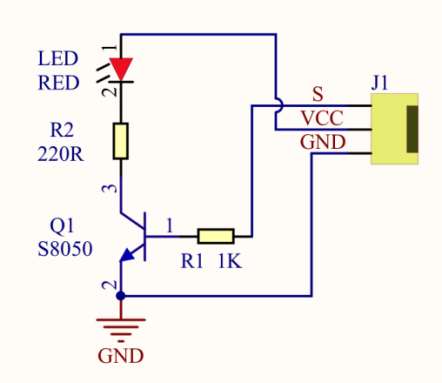

LED, abbreviazione di diodi a emissione luminosa, è composto da composti chimici come Ga, As, P, N, e così via. Il LED può lampeggiare in diversi colori modificando il tempo di ritardo nel codice di prova. Quando è sotto controllo, alimentando GND e VCC, il LED si accenderà se il terminale S è a livello alto; altrimenti si spegnerà.

(2).Parametri：

Interfaccia di controllo: porta digitale

Tensione di lavoro: DC 3.3-5V

Spaziatura pin: 2.54mm

Colore di visualizzazione LED: giallo

(3).Materiale necessario:

Scheda di controllo*1	Cavo USB*1	Modulo LED giallo*1	Cavo 3pin F-F 26AWG

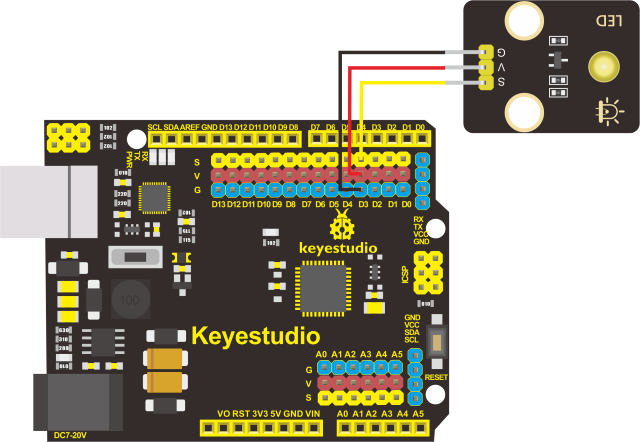

(4).Schema di collegamento del modulo led：

I pin -, + e S del modulo LED sono collegati rispettivamente ai pin G, 5V e D3 della scheda di controllo.

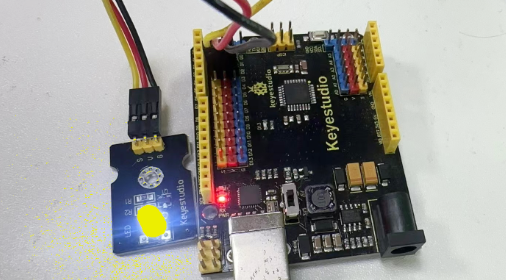

(5).Risultati del test: Il LED lampeggia con un intervallo di 1s

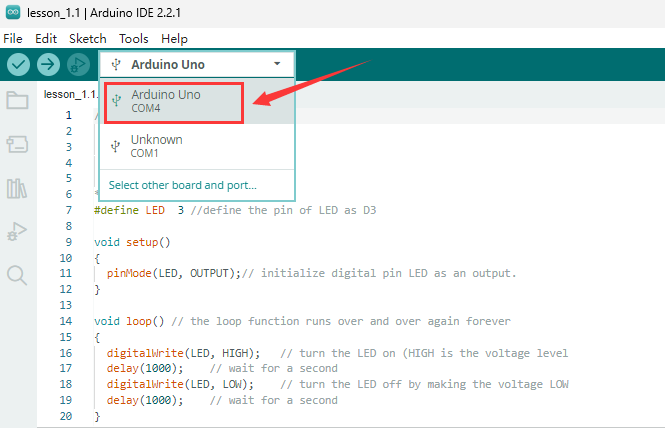

(6).Spiegazione del codice:

pinMode(LED，OUTPUT) - Questa funzione indica che il pin è configurato come INPUT o OUTPUT

digitalWrite(LED，HIGH) - Quando il pin è OUTPUT, possiamo impostarlo su HIGH (uscita 5V) o LOW (uscita 0V)
