Lezione 5: Modulo Display LCD 1602

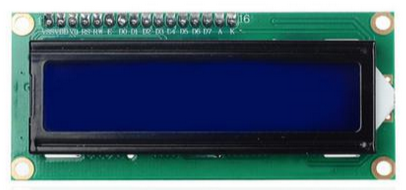

(1).Descrizione：

Con modulo di comunicazione I2C, questo è un modulo display che può mostrare 2 righe con 16 caratteri per riga.

Mostra sfondo blu e caratteri bianchi e si collega all’interfaccia I2C del MCU, risparmiando notevolmente le risorse del MCU.

Sul retro del display LCD, c’è un potenziometro blu per regolare la retroilluminazione. L’indirizzo di comunicazione predefinito è 0x27.

Il display LCD 1602 originale può avviarsi e funzionare con 11 porte IO, ma il nostro è costruito con interfaccia ARDUINOIIC/I2C, risparmiando 9 porte IO. In alternativa, il modulo è dotato di 4 fori di posizionamento con un diametro di 3mm, che è comodo per fissarlo su altri dispositivi.

(2).Parametri：

Indirizzo I2C: 0x27

Retroilluminazione (blu, bianca)

Tensione di alimentazione: 5V

Contrasto regolabile

GND: Un pin che si collega a massa

VCC: Un pin che si collega a un’alimentazione +5V

SDA: Un pin che si collega alla porta analogica A4 per comunicazione IIC

SCL: Un pin che si collega alla porta analogica A5 per comunicazione IIC

(3).Devi preparare:

Scheda di Controllo*1	Cavo USB*1	Display LCD*1	Filo DuPon 4P-1P F-F

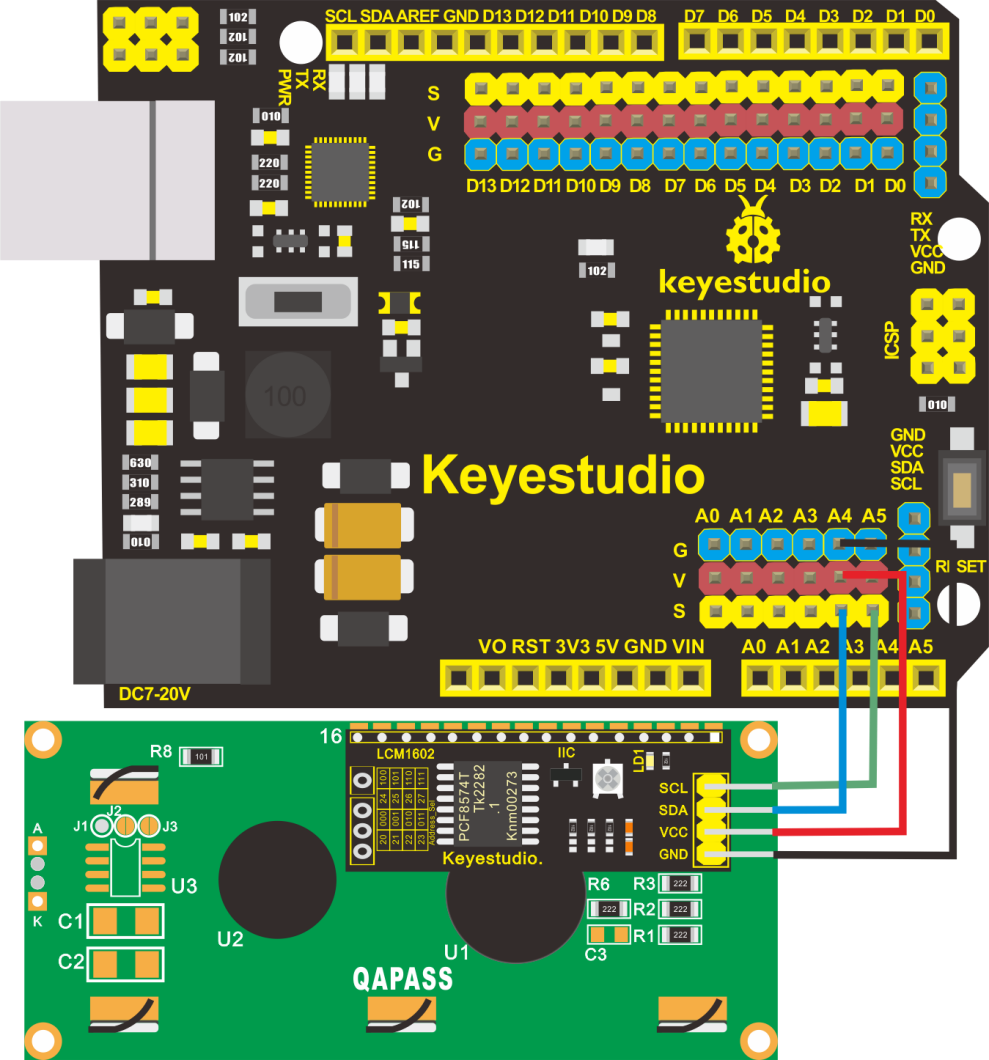

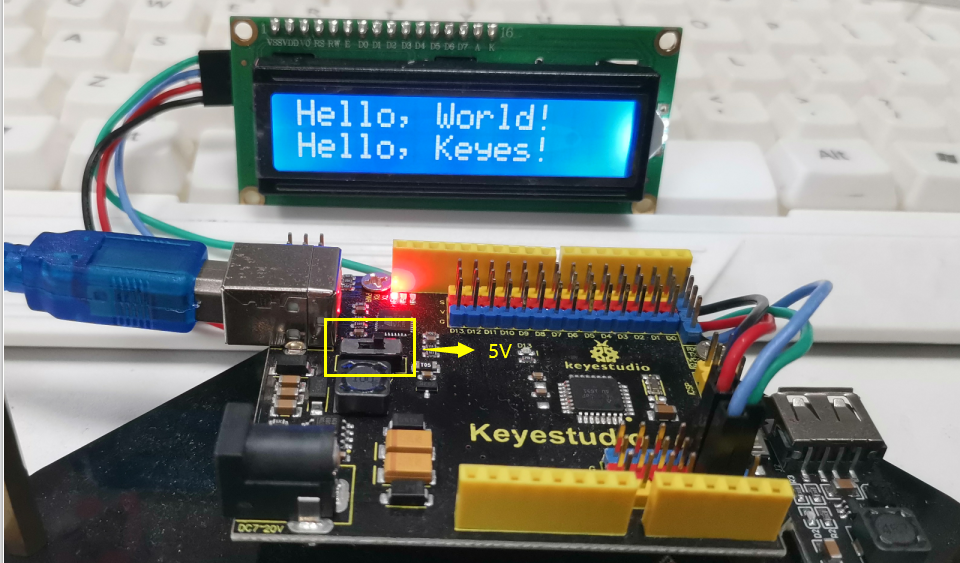

(4)Schema di Collegamento

Tabella di Collegamento Pin
Pin del Display LCD	Pin della Scheda di Controllo
GND	G(GND)
VCC	V(5V)
SDA	A4
SCL	A5
