Lezione 3.1: Leggere il Segnale Digitale del Modulo Pulsante
(1)Descrizione
In questo progetto, intendiamo utilizzare il modulo pulsante per controllare il LED.
(2)Parametri:
Tensione di lavoro：DC 3.3-5V
Segnale di controllo：segnale digitale
Dimensione：34mm
Peso：3.8g
(3)Materiale necessario:

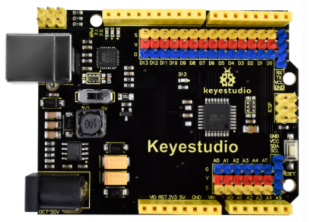

Scheda di Controllo*1 |
Cavo USB*1 |

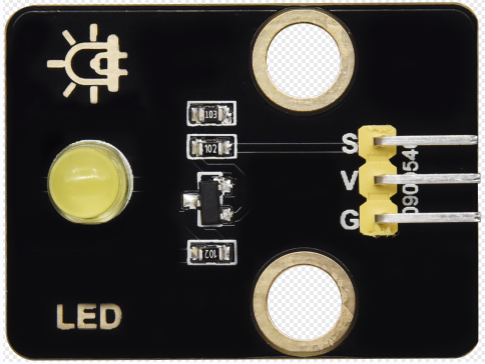

Modulo LED Giallo*1 |
Cavo 3pin F-F 26AWG*2 |
Modulo Pulsante*1 |
|---|---|---|---|---|
|
|
|
|
|

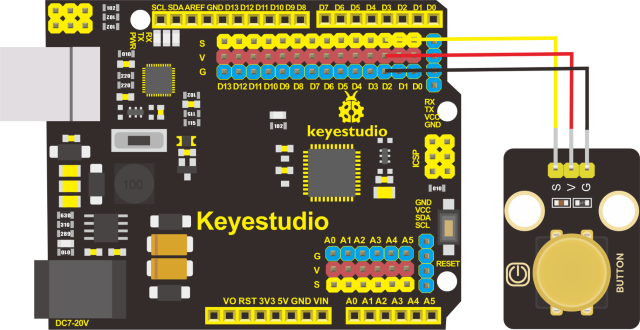

(4)Schema di Collegamento
Tabella di Collegamento Pin |
|
|---|---|
Pin del Pulsante |
Pin della Scheda di Controllo |
G |
G(GND) |
V |
V(5V) |
S |
D2 |
Tabella di Collegamento Pin |
|
|---|---|
Pin del LED |
Pin della Scheda di Controllo |
G |
G(GND) |
V |
V(5V) |
S |
D3 |

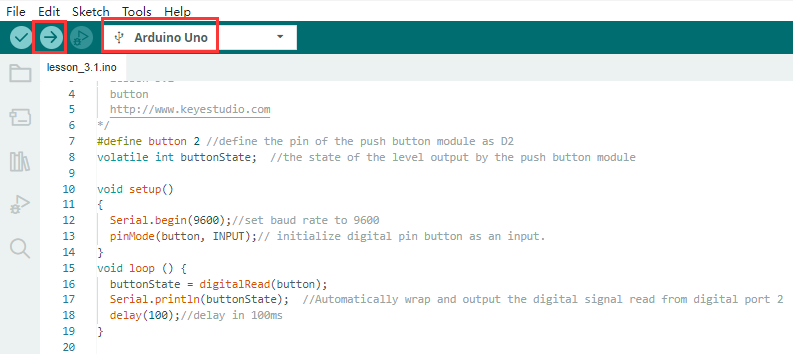

(5)Spiegazione del Codice:

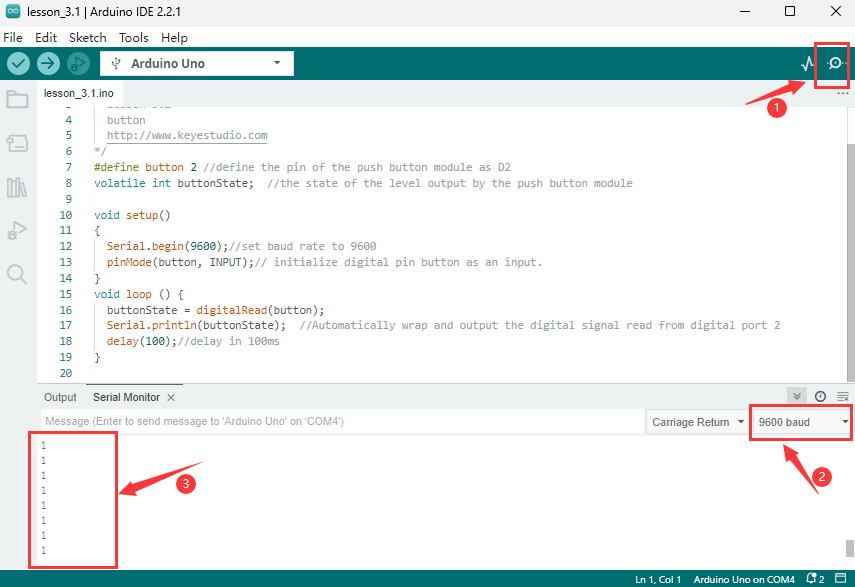

Serial.begin(9600) - inizializza la comunicazione seriale e imposta la velocità di trasmissione a 9600
pinMode(pin, INPUT) - usa la funzione pinMode() per indicare ad Arduino se il pin è di output o di input
digitalRead(pin) - legge il livello digitale dei pin, può essere HIGH o LOW
