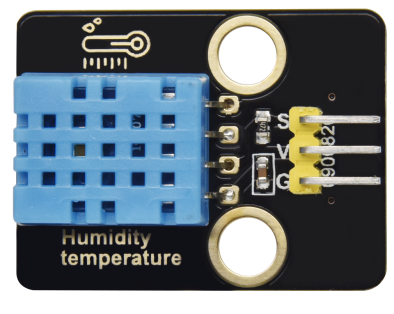

Lezione 7: Sensore di Temperatura e Umidità DHT11

(1)Descrizione:

Questo sensore di temperatura e umidità DHT11 è un sensore composito che contiene un’uscita digitale calibrata del segnale di temperatura e umidità.

Il sensore di temperatura e umidità DHT11 utilizza la tecnologia di acquisizione del modulo digitale e la tecnologia di rilevamento della temperatura e umidità, garantendo alta affidabilità e un’eccellente stabilità a lungo termine.

Include un elemento resistivo e un dispositivo di misurazione della temperatura NTC.

(2)Parametri：

Tensione di lavoro: +5 V

Temperatura di lavoro: 0-50 ℃ errore di ± 2 ℃

Umidità: 20-90% RH ± 5% RH errore

Interfaccia: porta digitale

(3).Occorrente:

Scheda di Controllo*1	Cavo USB*1	Sensore DHT11*1	Cavo DuPont a 3 pin

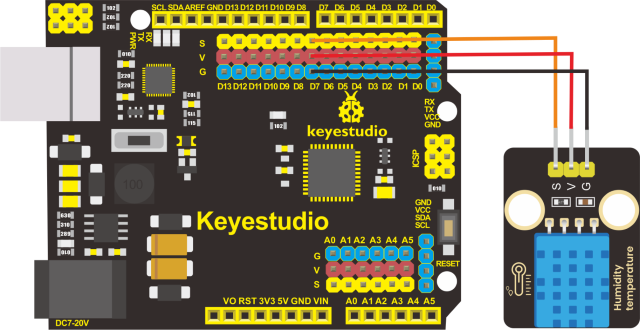

(4)Schema di Collegamento

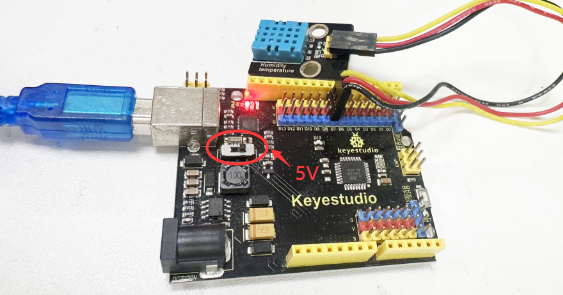

I pin G, V e S del Sensore DHT11*1 sono collegati a G, V e D7 della scheda di controllo.
