5.12 Fattoria Intelligente con Controllo APP

Attenzione: Non far traboccare l’acqua dalle vasche di plastica negli esperimenti. Versare acqua su altri sensori potrebbe causare un cortocircuito o il malfunzionamento dei moduli. Se le batterie si bagnano, potrebbe verificarsi persino un’esplosione. Prestare la massima attenzione! Per gli utenti più giovani, si prega di operare con i genitori. Utilizzare le batterie per l’alimentazione invece del solo USB.

Aprire il codice 5.12.1APP-Smart-Farm con Arduino IDE.

#include <Arduino.h>
#ifdef ESP32
#include <WiFi.h>
#elif defined(ESP8266)
#include <ESP8266WiFi.h>
#endif

#include <dht11.h>
#include <ESP32Servo.h>
#include <LiquidCrystal_I2C.h>

//Da visualizzare
#define DHT11PIN 17         //Pin sensore temperatura e umidità
#define RAINWATERPIN 35     //Pin sensore vapore
#define LIGHTPIN 34         //Pin fotoresistore
#define WATERLEVELPIN 33    //Pin sensore livello acqua
#define SOILHUMIDITYPIN 32  //Pin sensore umidità del suolo
//Da controllare
#define LEDPIN 27     //Pin LED
#define RELAYPIN 25   //Pin relè (per controllare la pompa dell'acqua)
#define SERVOPIN 26   //Pin servo
#define FANPIN1 19    //Pin IN+ ventola
#define FANPIN2 18    //Pin IN- ventola
#define BUZZERPIN 16  //Pin buzzer

const char* ssid = "your_SSID";
const char* pwd = "your_PASSWORD";

//Inizializza LCD1602, 0x27 è l'indirizzo I2C
LiquidCrystal_I2C lcd(0x27, 16, 2);
WiFiServer server(80);  //Inizializza server wifi
dht11 DHT11;            //Inizializza sensore temperatura e umidità
Servo myservo;          // crea oggetto servo per controllare un servo
                        // 16 oggetti servo possono essere creati sull'ESP32

//Definisci variabile come valori rilevati
String request;
String dataBuffer;
int Temperature;   //Temperatura
int Humidity;      //Umidità
int SoilHumidity;  //Umidità del suolo
int Light;         //Luminosità
int WaterLevel;    //Livello dell'acqua
int Rainwater;     //Pioggia

void setup() {
  Serial.begin(9600);
  //Connettiti al wifi
  WiFi.begin(ssid, pwd);
  //Determina se connesso
  Serial.println("Connessione al WiFi...");
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.print(".");
  }
  delay(1000);
  //Il monitor seriale stampa il nome del wifi e l'indirizzo IP
  Serial.println("Connesso al WiFi");
  Serial.print("NOME WiFi:");
  Serial.println(ssid);
  Serial.print("IP:");
  Serial.println(WiFi.localIP());

  //Inizializza LCD
  lcd.init();
  // Accendi/spegni la retroilluminazione (opzionale)
  lcd.backlight();
  //lcd.noBacklight();
  lcd.clear();
  //Imposta la posizione del cursore
  lcd.setCursor(0, 0);
  //Stampa LCD
  lcd.print("IP:");
  //Imposta la posizione del cursore
  lcd.setCursor(0, 1);
  //Stampa LCD
  lcd.print(WiFi.localIP());

  //imposta la modalità dei pin
  pinMode(LEDPIN, OUTPUT);
  pinMode(RAINWATERPIN, INPUT);
  pinMode(LIGHTPIN, INPUT);
  pinMode(SOILHUMIDITYPIN, INPUT);
  pinMode(WATERLEVELPIN, INPUT);
  pinMode(RELAYPIN, OUTPUT);
  pinMode(FANPIN1, OUTPUT);
  pinMode(FANPIN2, OUTPUT);
  pinMode(BUZZERPIN, OUTPUT);
  delay(1000);

  // collega il servo sul pin 26 all'oggetto servo
  myservo.attach(SERVOPIN);
  myservo.write(160);

  //Avvia server
  server.begin();

  // Configura il canale LEDC
  ledcAttachChannel(BUZZERPIN, 1000, 8, 4);
}

void loop() {
  //Verifica se un client è connesso al server web
  //Quando il client è connesso al server, "server.available()" restituisce un oggetto WiFiClient per la comunicazione lato client.
  WiFiClient client = server.available();
  if (client) {
    Serial.println("Nuovo client connesso");
    while (client.connected()) {
      //Determina se il server invia dati
      if (client.available()) {
        request = client.readStringUntil('s');
        Serial.print("Messaggio ricevuto: ");
        Serial.println(request);
      }
      //Acquisisci tutti i dati del sensore
      getSensorsData();
      //inserisci tutti i dati in "dataBuffer"
      dataBuffer = "";
      dataBuffer += String(Temperature, HEX);
      dataBuffer += String(Humidity, HEX);
      dataBuffer += dataHandle(SoilHumidity);
      dataBuffer += dataHandle(Light);
      dataBuffer += dataHandle(WaterLevel);
      dataBuffer += dataHandle(Rainwater);
      //Invia dati al server, trasmetti all'APP
      client.print(dataBuffer);
      delay(500);

      //LED
      if (request == "a") {
        digitalWrite(LEDPIN, HIGH);
      } else if (request == "A") {
        digitalWrite(LEDPIN, LOW);
      }
      //Irrigazione
      else if (request == "b") {
        digitalWrite(RELAYPIN, HIGH);
        delay(400);  //Ritardo irrigazione
        digitalWrite(RELAYPIN, LOW);
        delay(650);
      }
      //Ventola
      else if (request == "c") {
        delay(800);
        digitalWrite(FANPIN1, HIGH);
        digitalWrite(FANPIN2, LOW);
        delay(200);
      } else if (request == "C") {
        digitalWrite(FANPIN1, LOW);
        digitalWrite(FANPIN2, LOW);
      }
      //Scatola di alimentazione
      else if (request == "d") {
        //Il servo ruota a 80°, apre la scatola di alimentazione
        myservo.write(80);
        delay(500);
      } else if (request == "D") {
        //Il servo ruota a 160°, chiude la scatola di alimentazione
        myservo.write(160);
      }
      //Buzzer
      else if (request == "e") {
        ledcWriteTone(BUZZERPIN, 262);
        delay(800);
        ledcWriteTone(BUZZERPIN, 0);
        delay(100);
      }
      request = "";
    }
    Serial.println("Client disconnesso");
  }
}

void getSensorsData() {
  //Acquisisci dati
  int chk = DHT11.read(DHT11PIN);
  //Sensore di vapore
  Rainwater = analogRead(RAINWATERPIN);
  //Fotoresistore
  Light = analogRead(LIGHTPIN);
  //Sensore di umidità del suolo
  SoilHumidity = analogRead(SOILHUMIDITYPIN) * 1.8;
  //Sensore di livello dell'acqua
  WaterLevel = analogRead(WATERLEVELPIN) * 1.8;
  //Temperatura
  Temperature = DHT11.temperature;
  //Umidità
  Humidity = DHT11.humidity;
}


//Converte i dati in percentuale
String dataHandle(int data) {
  // Converte i valori analogici in percentuale
  int percentage = (data / 4095.0) * 100;
  // Se la percentuale convertita è maggiore di 100, restituisce 100.
  percentage = percentage > 100 ? 100 : percentage;
  // Sei caratteri memorizzano stringhe esadecimali, un carattere è come terminatore
  char hexString[3];
  // Converte i valori esadecimali in stringhe esadecimali a 6 cifre, aggiunge zeri iniziali: 0 è 00, 1 è 01...
  sprintf(hexString, "%02X", percentage);

  return hexString;
}

Modifica your_SSID nel codice con il nome del tuo wifi e your_PASSWORD con la password del wifi. Quindi carica il codice.

const char* ssid = "your_SSID";
const char* password = "your_PASSWORD";

Scegli la scheda ESP32 Dev Module e la porta COM, quindi carica il codice.

5458448

Scarica l’APP

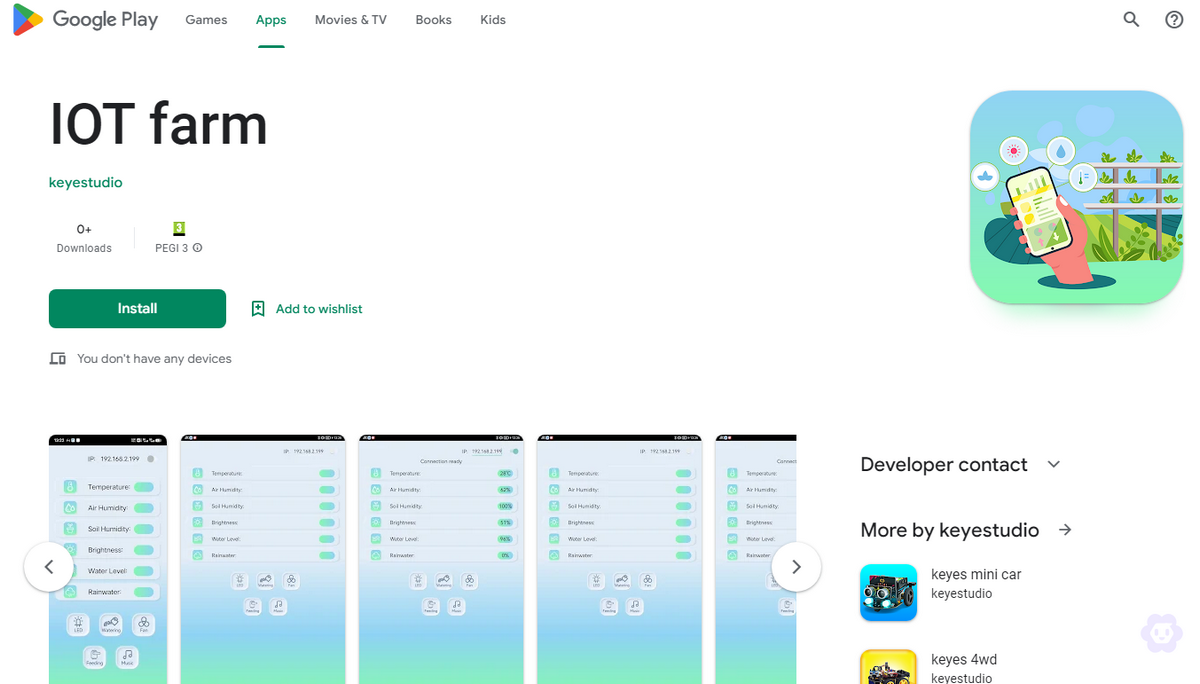

Per Android：

Metodo 1: Cerca “IOT Farm” su Google Play e scaricala.

couapp2

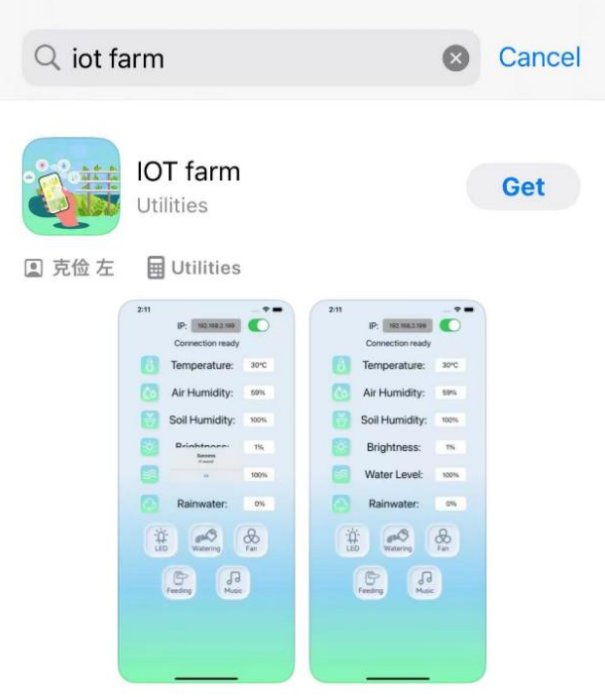

Per iOS:

Cerca IOT farm nell’APP Store e tocca per scaricare.

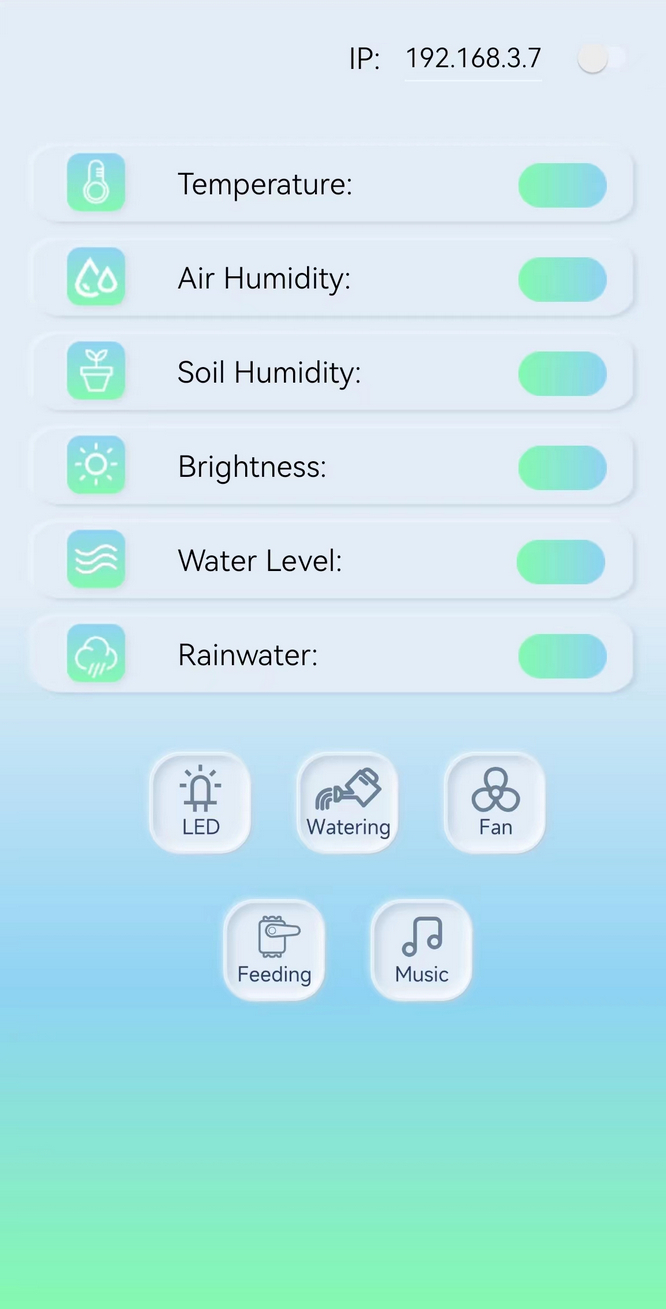

La home page dell’APP

cou124

Descrizione delle funzioni dell’APP

Dopo aver caricato il codice, collega il telefono alla stessa rete WIFI dell’ESP32; devi solo inserire l’indirizzo IP nell’angolo in alto a destra per connetterti. Nota: Richiede WIFI a 2.4 GHz, non 5G.
