5.4.13 Project 7.1 Ventilator bedienen

1. Beschrijving

In dit project leren we hoe we een kleine ventilator kunnen maken.

2. Componentkennis

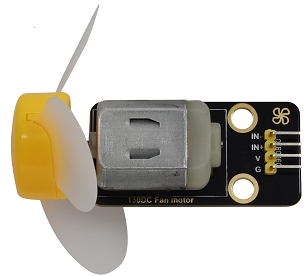

De kleine ventilator gebruikt een 130 DC motor en veilige ventilatorbladen. Je kunt de PWM-uitgang gebruiken om de ventilatorsnelheid te regelen.

afbeelding49

3. Bedieningsmethode

Twee pinnen zijn nodig om de motor van de ventilator te regelen, één voor INA en één voor INB. De PWM-waardebereik is 0~255. Wanneer de PWM-uitgang van de twee pinnen verschillend is, kan de ventilator draaien.

INA - INB <= -45	Draait met de klok mee
INA - INB >= 45	Draait tegen de klok in
INA == 0, INB == 0	Stop

4. Bedieningspinnen

INA	19
INB	18

5. Testcode

#define fanPin1 19
#define fanPin2 18

void setup() {
  pinMode(fanPin1, OUTPUT);
  pinMode(fanPin2, OUTPUT);
}

void loop() {
  digitalWrite(fanPin1, LOW); //pwm = 0
  analogWrite(fanPin2, 180);
  delay(3000);
  digitalWrite(fanPin1, LOW);
  digitalWrite(fanPin2, LOW);
  delay(1000);
  digitalWrite(fanPin1, HIGH); //pwm = 255
  analogWrite(fanPin2, 210);
  delay(3000);
  digitalWrite(fanPin1, LOW);
  digitalWrite(fanPin2, LOW);
  delay(1000);

}

6. Testresultaat

De ventilator zal met verschillende snelheden met de klok mee en tegen de klok in draaien.
