5.4.16 Project 8.2 Dangerous Gas Alarm

1. Beschrijving

Wanneer een gassensor een hoge concentratie gevaarlijk gas detecteert, zal de buzzer een alarm geven en zal het display “dangerous” tonen.

2. Kennis van componenten

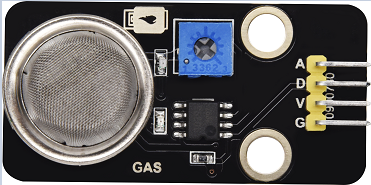

MQ2 Smoke Sensor: Het is een lekgasbewakingsapparaat voor huizen en fabrieken, geschikt voor vloeibaar gas, benzeen, alkyl, alcohol, waterstof en rookdetectie. Onze sensor heeft een digitale aansluiting op pin D en een analoge uitgang op pin A; in dit project is hij als digitale sensor op D aangesloten.

3. Testcode

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Initialize LCD with I2C address 0x27, 16 columns and 2 rows
LiquidCrystal_I2C mylcd(0x27, 16, 2);

#define gasPin 23    // Gas sensor input pin
#define buzPin 25    // Buzzer output pin

// State flags for LCD display updates
boolean dangerDisplayed = 1;
boolean safetyDisplayed = 1;

void setup() {
  Serial.begin(9600);

  // Initialize LCD
  mylcd.init();
  mylcd.backlight();

  // Set pin modes
  pinMode(buzPin, OUTPUT);
  pinMode(gasPin, INPUT);

  // Display initial message
  mylcd.setCursor(0, 0);
  mylcd.print("safety");
}

void loop() {
  boolean gasVal = digitalRead(gasPin);  // Read gas sensor value
  Serial.println(gasVal);

  if(gasVal == 0)  // If dangerous gas detected
  {
    while(dangerDisplayed == 1)  // Update display if needed
    {
      mylcd.clear();
      mylcd.setCursor(0, 0);
      mylcd.print("dangerous");
      dangerDisplayed = 0;
      safetyDisplayed = 1;
    }

    // Sound alarm buzzer (short pulses)
    digitalWrite(buzPin, HIGH);
    delay(1);
    digitalWrite(buzPin, LOW);
    delay(1);
  }
  else  // No dangerous gas detected
  {
    digitalWrite(buzPin, LOW);  // Ensure buzzer is off

    while(safetyDisplayed == 1)  // Update display if needed
    {
      mylcd.clear();
      mylcd.setCursor(0, 0);
      mylcd.print("safety");
      dangerDisplayed = 1;
      safetyDisplayed = 0;
    }
  }
}

4. Testresultaat

Het scherm toont “safety” in normale toestand. Wanneer de gassensor echter bepaalde gevaarlijke gassen detecteert, zoals koolmonoxide, bij een bepaalde concentratie, zal de buzzer een alarm geven en toont het scherm “dangerous”.
