5.4.15 Project 8.1 Tekens weergeven

1. Beschrijving

Zoals we allemaal weten, is een scherm een van de beste manieren voor mensen om met elektronische apparaten te communiceren.

2. Kennis van componenten

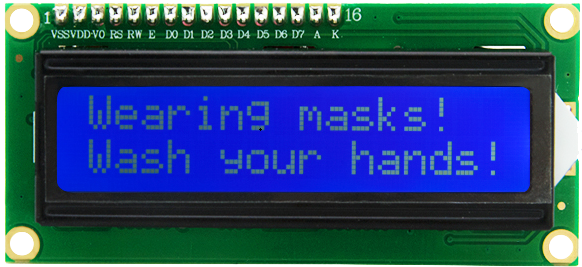

1602 kan 16 tekens per regel weergeven. Er zijn twee regels, die het IIC-communicatieprotocol gebruiken.

afbeelding50

3. Besturingspinnen

SDA	SDA
SCL	SCL

4. Testcode

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C mylcd(0x27,16,2);

void setup(){
  mylcd.init();
  mylcd.backlight();
}

void loop(){
  mylcd.setCursor(0, 0);
  mylcd.print("hello");
  mylcd.setCursor(0, 1);
  mylcd.print("keyestudio");
  //mylcd.clear();
}

5. Testresultaat

De eerste regel van de LCD1602 toont hello en de tweede regel toont keyestudio.
