レッスン 1.1: LEDの点滅

(1).説明：

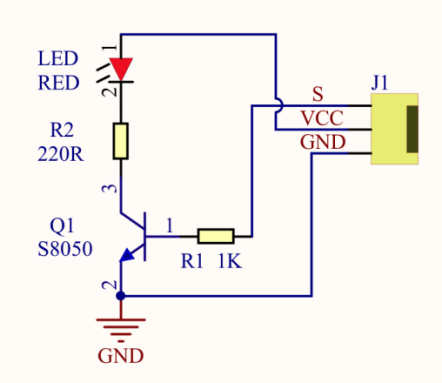

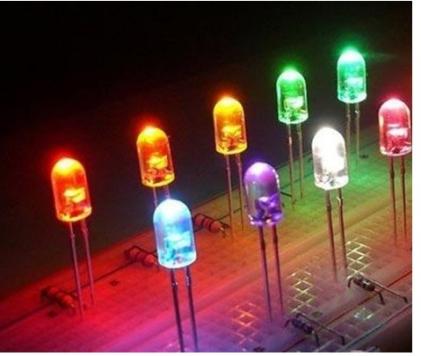

LED（発光ダイオード）はGa、As、P、Nなどの化合物で構成されています。テストコードの遅延時間を変えることで、LEDはさまざまな色で点滅させることができます。制御時には、GNDとVCCに電源を入れ、S端子が高レベルの場合はLEDが点灯し、そうでなければ消灯します。

(2).パラメータ：

制御インターフェース：デジタルポート

動作電圧：DC 3.3-5V

ピン間隔：2.54mm

LED表示色：黄色

(3).準備するもの：

コントロールボード*1	USBケーブル*1	黄色LEDモジュール*1	3ピン F-F 26AWG ワイヤー

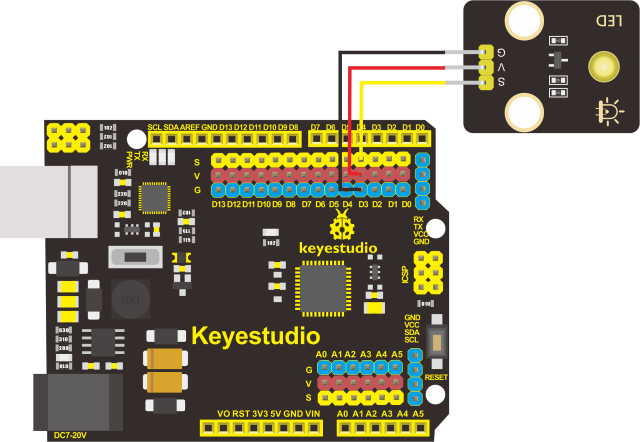

(4).LEDモジュールの接続図：

LEDモジュールのピン -, +, S はコントロールボードのピン G, 5V, D3 ポートに接続します。

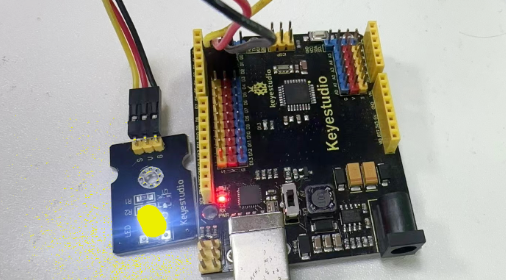

(5).テスト結果： LEDが1秒間隔で点滅します

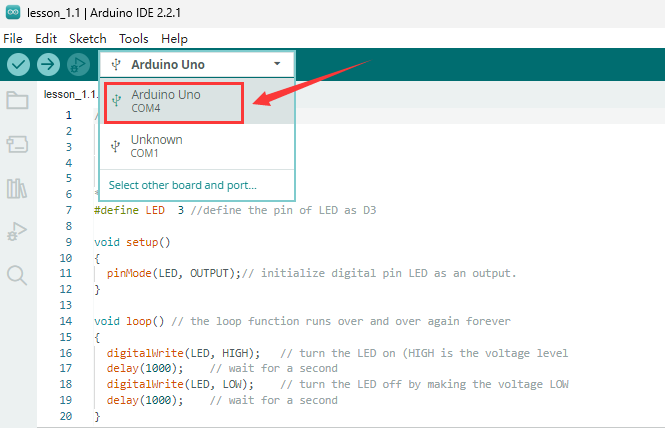

(6).コードの説明：

pinMode(LED，OUTPUT) - この関数はピンをINPUTまたはOUTPUTとして設定します

digitalWrite(LED，HIGH) - ピンがOUTPUTの場合、HIGH（5V出力）またはLOW（0V出力）に設定できます
