レッスン6：光センサー

(1)説明

このキットには4つのフォトレジスターセンサーモジュールが含まれており、環境光センサーとしてフォトレジスターを主な部品としています。

フォトレジスターの抵抗値は光の強さによって変化します。周囲に光がある場合、その抵抗値は5〜10KΩの範囲ですが、暗い場合は抵抗値が0.2MΩ程度になります。この特性を利用して、抵抗の変化を電圧の変化に変換する回路を構築できます。

さらに、このセンサーには配線を容易にするためにピッチ2.54mmの逆挿入防止端子が付いています。また、Arduinoマイクロコントローラーシリーズなど、多くの種類のマイクロコントローラーと互換性があります。

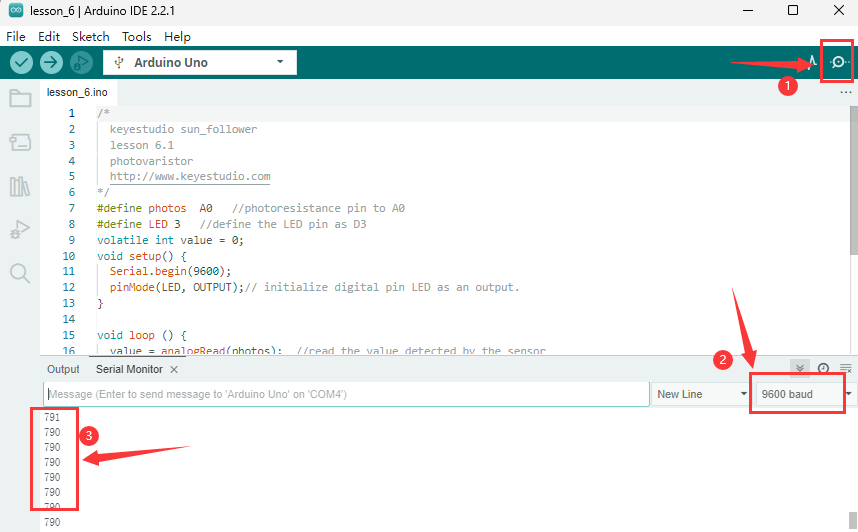

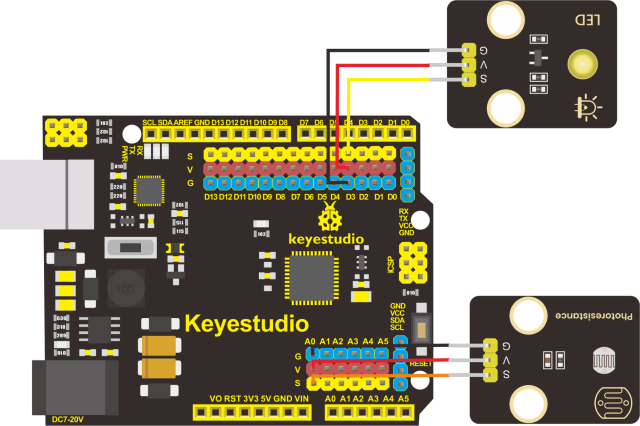

ここでは、このセンサーをArduinoマイクロコントローラーと組み合わせて使用します。センサーのS（信号）端子はArduinoのアナログピンに入力し、アナログ値の変化を検出してシリアルモニターに表示します。また、センサーには直径4.9mmの位置決め用穴が2つあり、固定に役立ちますのでご注意ください。

(2)パラメータ：

動作電圧：3.3V-5V（DC）

インターフェース：3ピン

出力信号：アナログ信号

重量：2.3g
