レッスン5：1602 LCDディスプレイモジュール

(1).説明：

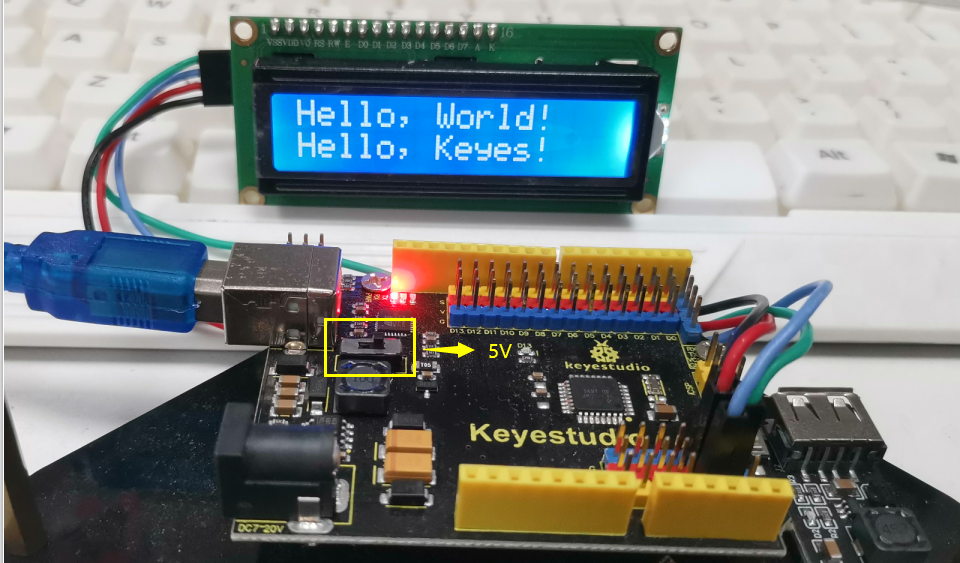

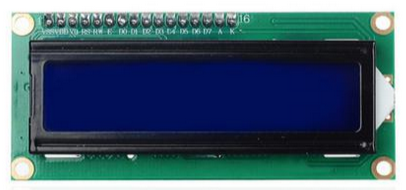

I2C通信モジュール付きのこのディスプレイモジュールは、1行あたり16文字、2行表示が可能です。

青い背景に白い文字を表示し、MCUのI2Cインターフェースに接続するため、MCUのリソースを大幅に節約できます。

LCDディスプレイの背面にはバックライト調整用の青いポテンショメーターがあり、通信アドレスはデフォルトで0x27です。

元の1602 LCDは11本のIOポートで起動・動作しますが、本製品はARDUINO IIC/I2Cインターフェースを採用しており、9本のIOポートを節約しています。さらに、モジュールには直径3mmの位置決め用穴が4つあり、他のデバイスに固定するのに便利です。

(2).パラメータ：

I2Cアドレス: 0x27

バックライト（青、白）

電源電圧: 5V

コントラスト調整可能

GND: グランドに接続するピン

VCC: +5V電源に接続するピン

SDA: IIC通信のためのアナログポートA4に接続するピン

SCL: IIC通信のためのアナログポートA5に接続するピン

(3).準備するもの：

コントロールボード*1	USBケーブル*1	LCDディスプレイ*1	4P-1P F-F デュポンワイヤ

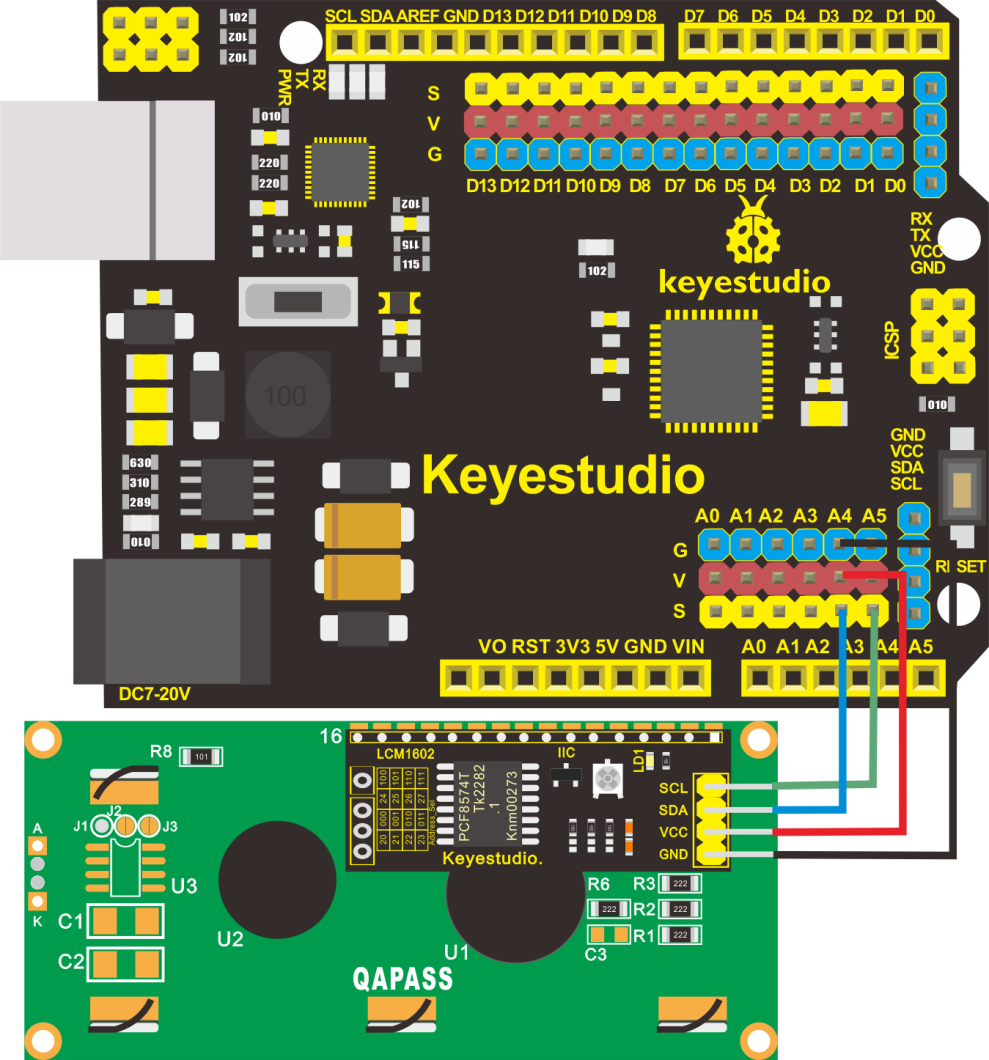

(4)接続図
