レッスン 3.1: ボタンモジュールのデジタル信号を読み取る
(1)説明
このプロジェクトでは、プッシュボタンモジュールを使ってLEDを制御します。
(2)パラメータ：
動作電圧：DC 3.3-5V
制御信号：デジタル信号
サイズ：34mm
重量：3.8g
(3)準備するもの：

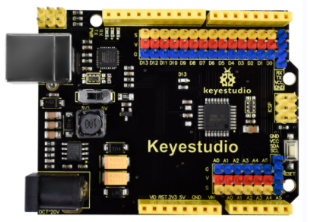

コントロールボード*1 |
USBケーブル*1 |

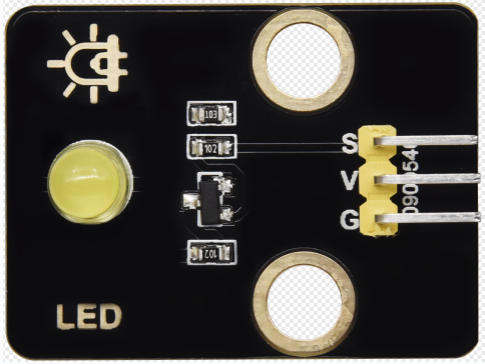

イエローLEDモジュール*1 |
3pin F-F 26AWG ワイヤー*2 |
プッシュボタンモジュール*1 |
|---|---|---|---|---|
|
|
|
|
|

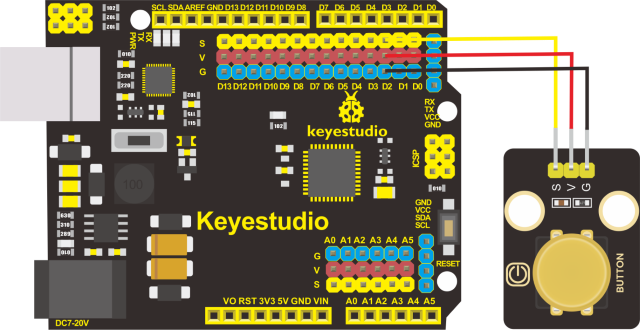

(4)接続図
ピン接続表 |
|
|---|---|
ボタンのピン |
コントロールボードのピン |
G |
G(GND) |
V |
V(5V) |
S |
D2 |
ピン接続表 |
|
|---|---|
LEDのピン |
コントロールボードのピン |
G |
G(GND) |
V |
V(5V) |
S |
D3 |

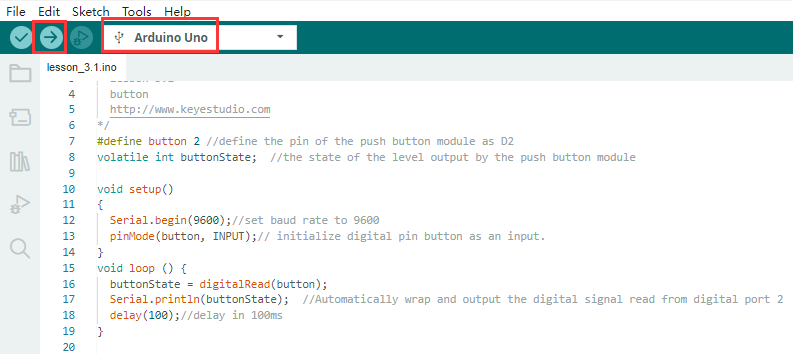

(5)コードの説明：

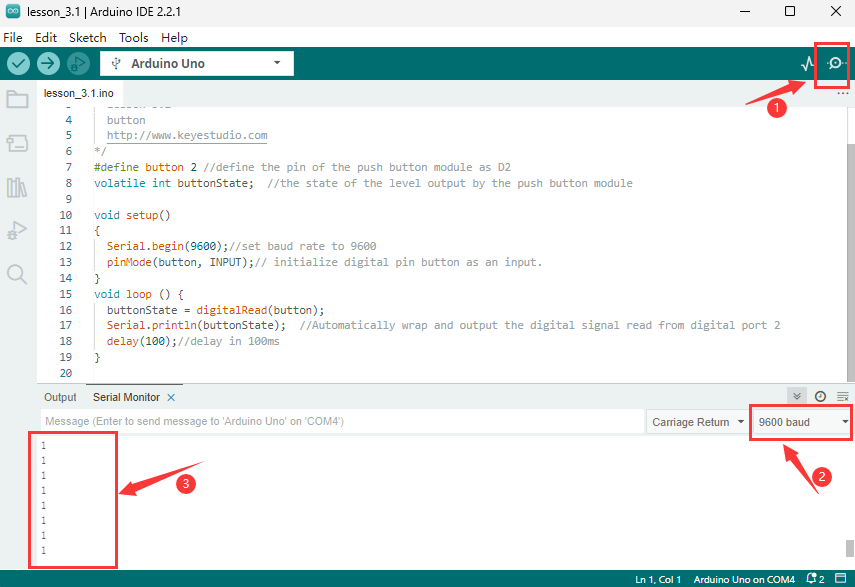

Serial.begin(9600) - シリアル通信を初期化し、ボーレートを9600に設定します
pinMode(pin, INPUT) - pinMode()関数を使って、Arduinoにピンが出力ピンか入力ピンかを指定します
digitalRead(pin) - ピンのデジタルレベルを読み取り、HIGHかLOWかを判定します
