Projekt 1 LED Blink

1. Beschreibung

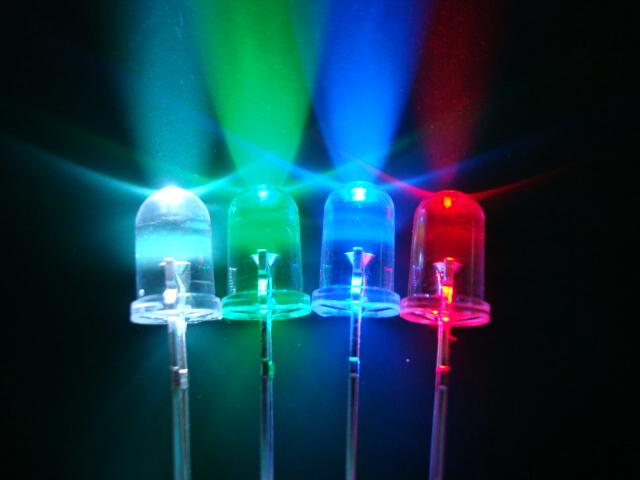

Für Anfänger und Enthusiasten ist LED Blink ein grundlegendes Programm. LED, die Abkürzung für Light Emitting Diodes, besteht aus chemischen Verbindungen wie Ga, As, P, N und so weiter.

Die LED kann durch Ändern der Verzögerungszeit im Testcode in verschiedenen Farben blinken. Bei Steuerung und Anschluss an GND und VCC leuchtet die LED, wenn der S-Anschluss auf High-Pegel ist, andernfalls geht sie aus.

2. Spezifikation

• Steuerinterface: digitaler Port

• Betriebsspannung: DC 3,3-5V

• Pin-Abstand: 2,54 mm

• LED-Anzeigefarbe: rot

3. Komponenten

Entwicklungsboard *1	8833 Motor Driver *1	Rotes LED-Modul *1
3P F-F Dupont Kabel *1	USB-Kabel *1

4. Schaltplan

Wie aus der obigen Abbildung ersichtlich ist, ist das Keyestudio 8833 Motor Driver Erweiterungsboard auf das Keyestudio 4.0 Entwicklungsboard gesteckt.

Die Pins G, V und S des LED-Moduls sind jeweils mit G, 5V und D9 des Erweiterungsboards verbunden.

5. Testcode

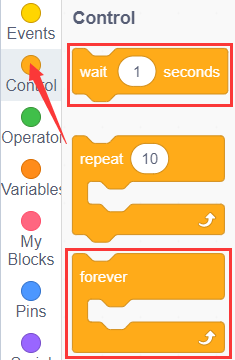

Sie können Blöcke ziehen, um zu bearbeiten. Die unten aufgeführten Blöcke dienen als Referenz.

(1).

(2).

(3).

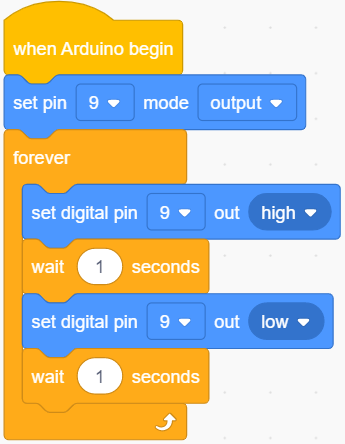

Vollständiger Testcode

6. Testergebnis

Nach erfolgreichem Hochladen des Codes auf das V4.0 Board verbinden Sie die Kabel gemäß dem Schaltplan und verwenden ein USB-Kabel, um das Board mit dem Computer zu verbinden und mit Strom zu versorgen. Nach dem Einschalten sehen Sie, dass die an D9 angeschlossene LED ein- und ausgeschaltet wird.

7. Erweiterte Übung

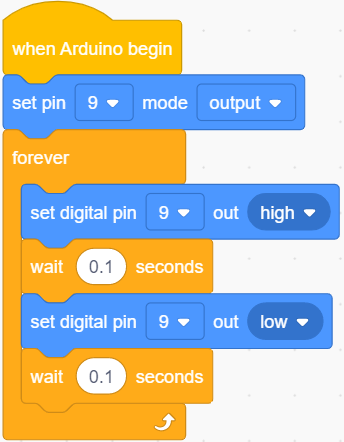

Als nächstes wollen wir die Frequenz des LED-Flackerns durch Ändern der Wartezeit verändern.

Nach erfolgreichem Hochladen des Codes auf das V4.0 Board verbinden Sie die Kabel gemäß dem Schaltplan und verwenden ein USB-Kabel, um das Board mit dem Computer zu verbinden und mit Strom zu versorgen. Das Testergebnis zeigt, dass die LED schneller blinkt.
