Projekt 12 Servo

1. Beschreibung

Dieser Servo zeichnet sich durch hohe Leistung und hohe Präzision mit einem maximalen Drehwinkel von 180° aus. Mit einem Gewicht von nur 9g ist er perfekt geeignet für jede Mini-Anwendung in verschiedenen Einsatzbereichen. Darüber hinaus verfügt er über eine kurze Anlaufzeit, geringe Geräuschentwicklung und hohe Stabilität.

2. Funktionsprinzip

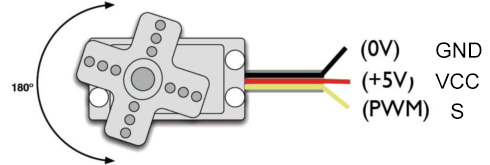

Winkelbereich: 180° (360°, 180° und 90°)

Betriebsspannung: 3,3V oder 5V

Pin: Drei Drähte

GND: Masse (braun)

VCC: Ein roter Pin, der mit +5V (3,3V) verbunden wird

S: Ein oranger Signalleiter, der über PWM-Signal gesteuert wird

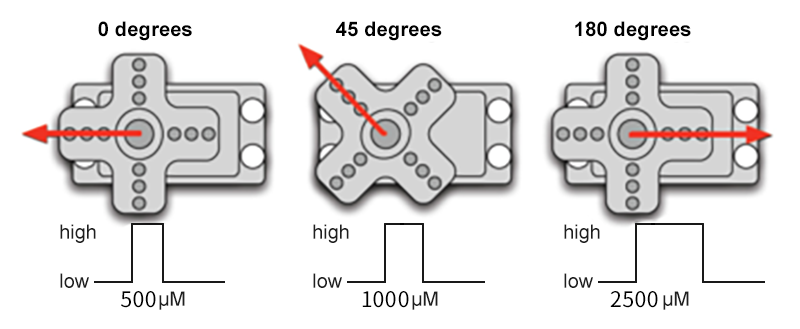

Steuerprinzip: Der Drehwinkel wird über das Tastverhältnis des PWM-Signals gesteuert. Theoretisch beträgt der Standard-PWM-Zyklus 20ms (50Hz), daher sollte die Pulsbreite im Bereich von 1ms bis 2ms liegen. Tatsächlich reicht die Pulsbreite jedoch von 0,5ms bis 2,5ms, was einem Winkel von 0° bis 180° entspricht. Beachten Sie, dass bei gleichem Signal der Drehwinkel je nach Servo-Hersteller variieren kann.

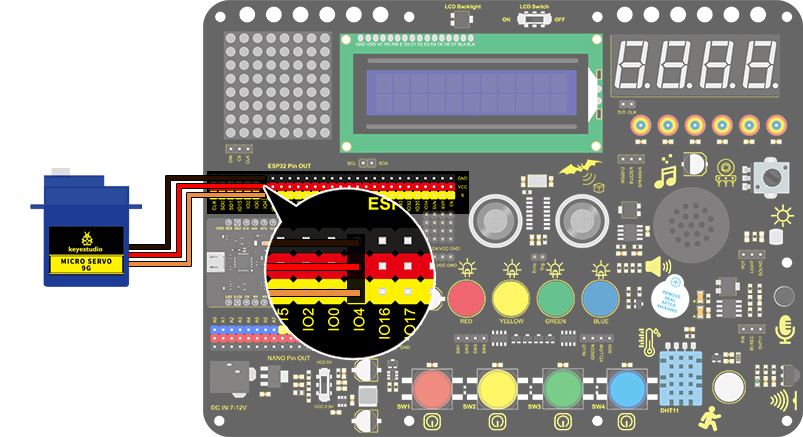

3. Schaltplan

Verwenden Sie eine externe Stromquelle anstelle der reinen USB-Stromversorgung.

4. Testcode

int servoPin = 4;//servo PIN

void setup()
{
  pinMode(servoPin, OUTPUT);//servo pin is set to output
}

void loop()
{
  for(int i = 0 ; i <= 180 ; i++)
  {
   servopulse(servoPin, i);//Set the servo to rotate from 0° to 180°
  delay(10);//delay 10ms
  }
  for(int i = 180 ; i >= 0 ; i--)
  {
   servopulse(servoPin, i);//Set the servo to rotate from 180° to 0°
  delay(10);//delay 10ms
  }
}

void servopulse(int pin, int myangle)
{ //Impulse function
  int pulsewidth = map(myangle, 0, 180, 500, 2500); //Map Angle to pulse width
  for (int i = 0; i < 10; i++)
  { //Output a few more pulses
    digitalWrite(pin, HIGH);//Set the servo interface level to high
    delayMicroseconds(pulsewidth);//The number of microseconds of delayed pulse width value
    digitalWrite(pin, LOW);//Lower the level of servo interface
  }
}

5. Testergebnis

Nach dem Anschließen der Verkabelung und Hochladen des Codes beginnt der Servo, sich von 0° bis 180° zu drehen und anschließend in die entgegengesetzte Richtung.
