Projekt 23 Smart Cup

1. Beschreibung

In diesem Projekt verwenden wir hauptsächlich das Arduino-Entwicklungsboard, um einen programmierbaren Smart Cup zu erstellen, der die Temperatur der inneren Flüssigkeit über eine RGB-Anzeige anzeigt. Die Helligkeit des Lichts kann durch das Einstellen eines Temperaturschwellenwerts gesteuert werden. Wird der Schwellenwert überschritten, wird das Licht heller. Andernfalls wird es dunkler.

Der Smart Cup hilft den Benutzern, die Temperatur ihres Trinkwassers besser zu kontrollieren und effektiv Überhitzung oder Einfrieren zu verhindern.

2. Funktionsprinzip

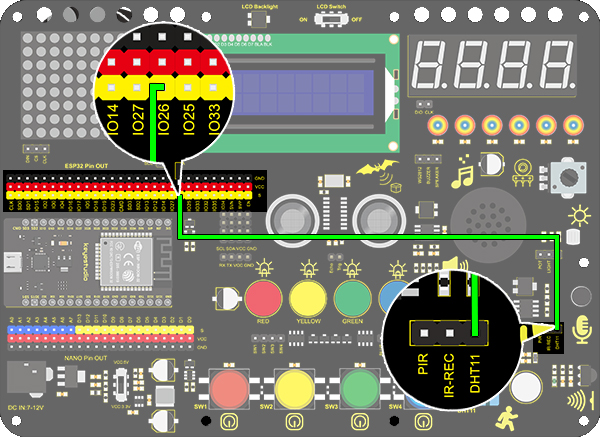

3. Schaltplan

4. Testcode

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 23.1 Smart Cup
  http://www.keyestudio.com
*/
#include <xht11.h>
xht11 xht(26);   //The DHT11 sensor connects to IO26
unsigned char dat[] = {0,0,0,0}; //Define an array to store temperature and humidity data

void setup()
{
  // put your setup code here, to run once:
  Serial.begin(9600);
}

void loop()
{
  // put your main code here, to run repeatedly:
  if (xht.receive(dat)) { //Check correct return to true
    Serial.print("RH:");
    Serial.print(dat[0]); //The integral part of humidity,dht[1] is the decimal part
    Serial.print("%  ");
    Serial.print("Temp:");
    Serial.print(dat[2]); //The integer part of the temperature,dht[3] is the decimal part
    Serial.println("C");
  }
  else
  {    //Read error
    Serial.println("sensor error");
  }
  delay(1500);  //Delay 1500ms
}

5. Testergebnis

Nach dem Verbinden der Schaltung und Hochladen des Codes öffnen Sie den seriellen Monitor, stellen die Baudrate auf 9600 ein, und die Temperatur- sowie Feuchtigkeitswerte werden angezeigt.

6. Wissensvertiefung

Nun bauen wir einen Smart Cup, der die Flüssigkeitstemperatur anzeigen kann. Wir teilen 100 in vier Bereiche mit einer LED auf, wie unten gezeigt:

• Rote LED: 100-75°C

• Gelbe LED: 75-50°C

• Grüne LED: 50-25°C

• Blaue LED: 25-0°C

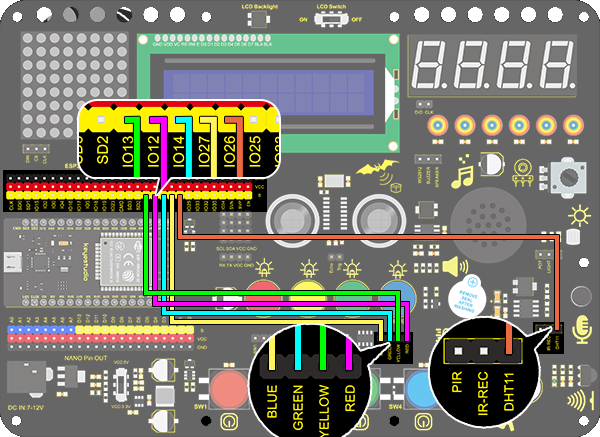

Schaltplan：

Code：

/*
  keyestudio ESP32 ESP32 Inventor Learning Kit
  Project 23.2 Smart Cup
  http://www.keyestudio.com
*/
#include <xht11.h>
xht11 xht(26);                         //Define DHT11 to pin IO26
unsigned char dat[4] = { 0, 0, 0, 0 };  //Define an array to store temperature and humidity data

int red_led = 12;
int yellow_led = 13;   //Define yellow_led to io13
int green_led = 14;    //Define green_led to io14
int blue_led = 27;     //Define blue_led to io27
int temperature = 0;  //Set an variable to save the temperature value

void setup()
{
  // put your setup code here, to run once:
  pinMode(red_led, OUTPUT);     //Set io12 to ouput
  pinMode(green_led, OUTPUT);   //Set io13 to ouput
  pinMode(blue_led, OUTPUT);    //Set io14 to ouput
  pinMode(yellow_led, OUTPUT);  //Set io27 to ouput
  Serial.begin(9600);
}

void loop()
{
  // put your main code here, to run repeatedly:
  if (xht.receive(dat))  //Check correct return to true
  {
    temperature = dat[2];
    if (temperature > 75) // Determine whether value is greater than 75
    {
      digitalWrite(green_led, LOW);
      digitalWrite(red_led, HIGH);
      digitalWrite(blue_led, LOW);
      digitalWrite(yellow_led,LOW);
    }
    if (temperature < 75 && temperature > 50) //Determine whether value is between 50 and 75
    {
      digitalWrite(green_led, LOW);
      digitalWrite(red_led, LOW);
      digitalWrite(blue_led, LOW);
      digitalWrite(yellow_led,HIGH);
    }
    if (temperature < 50 && temperature > 25) //Determine whether value is between 25 and 50
    {
      digitalWrite(green_led, HIGH);
      digitalWrite(red_led, LOW);
      digitalWrite(blue_led, LOW);
      digitalWrite(yellow_led,LOW);
    }
    if (temperature < 25)  //Determine whether value is smaller than 25
    {
      digitalWrite(green_led, LOW);
      digitalWrite(red_led, LOW);
      digitalWrite(blue_led, HIGH);
      digitalWrite(yellow_led,LOW);
    }
  }
  delay(1500);  //Delay 1500ms
}

Testergebnis

• Rote LED: 100-75°C

• Gelbe LED: 75-50°C

• Grüne LED: 50-25°C

• Blaue LED: 25-0°C

Wenn die blaue LED leuchtet, bedeutet dies, dass die vom DHT11-Sensor gemessene Temperatur im Bereich von 0-25° liegt.
