Project 8 Muziekuitvoerder

1. Beschrijving

In dit project gebruiken we een versterkerluidspreker om muziek af te spelen. Deze luidspreker kan niet alleen eenvoudige liedjes afspelen, maar ook uitvoeren wat je wenst. Zo kun je andere interessante codes in het project programmeren om schitterende leerresultaten te bereiken.

2. Werking

Het elektrische signaal wordt ingevoerd vanaf pin 1 van RP1 (regelt de signaalsterkte, wat ook het geluidsvolume is).

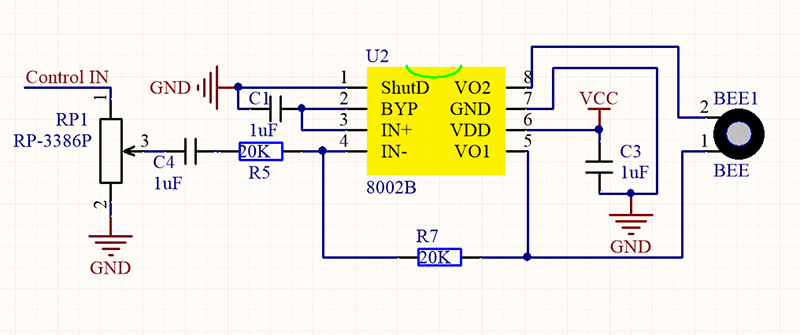

Na koppeling in C4 en het passeren van R5 bereikt het signaal de IN- pin van 8002B, waar het operationeel wordt versterkt en naar de BEE1 luidspreker wordt uitgegeven.

Frequentietabel in C

Toon	Frequentie(Hz)	Toon	Frequentie(Hz)	Toon	Frequentie(Hz)
Vlak 1 Do	262	Natuurlijk 1 Do	523	Kruidig 1 Do	1047
Vlak 2 Re	294	Natuurlijk 2 Re	587	Kruidig 2 Re	1175
Vlak 3 Mi	330	Natuurlijk 3 Mi	659	Kruidig 3 Mi	1319
Vlak 4 Fa	349	Natuurlijk 4 Fa	698	Kruidig 4 Fa	1397
Vlak 5 So	392	Natuurlijk 5 So	784	Kruidig 5 So	1568
Vlak 6 La	440	Natuurlijk 6 La	880	Kruidig 6 La	1760
Vlak 7 Si	494	Natuurlijk 7 Si	988	Kruidig 7 Si	1967

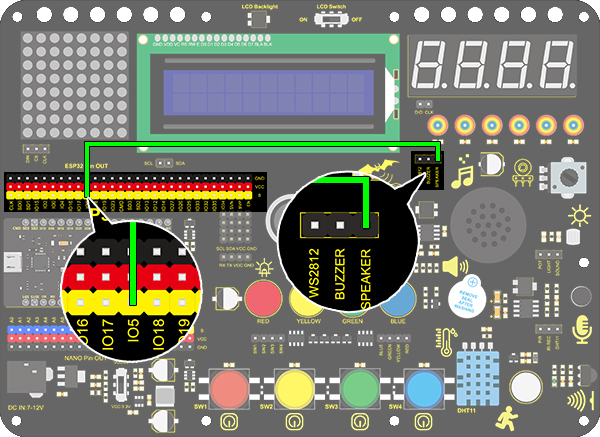

3. Aansluitschema

4. Testcode

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 8.1 Music Performer
  http://www.keyestudio.com
*/
int beeppin = 5; //Define the speaker pin to IO5

void setup()
{
  pinMode(beeppin, OUTPUT);//Define the IO5 port to output mode
}

void loop()
{
  tone(beeppin, 262);//Flat DO plays 500ms
  delay(500);
  tone(beeppin, 294);//Flat Re plays 500ms
  delay(500);
  tone(beeppin, 330);//Flat Mi plays 500ms
  delay(500);
  tone(beeppin, 349);//Flat Fa plays 500ms
  delay(500);
  tone(beeppin, 392);//Flat So plays 500ms
  delay(500);
  tone(beeppin, 440);//Flat La plays 500ms
  delay(500);
  tone(beeppin, 494);//Flat Si plays 500ms
  delay(500);
  noTone(beeppin);//Stop for 1s
  delay(1000);
}

5. Testresultaat

Na het uploaden van de code en het inschakelen speelt de versterker cirkelvormig muziektonen met de bijbehorende frequenties: DO, Re, Mi, Fa, So, La, Si.

Geluidregeling van de versterker:

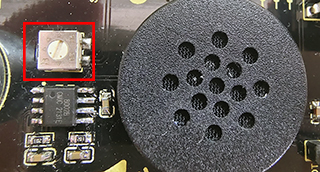

Er zit een potentiometer naast de luidspreker. We kunnen het geluid van de luidspreker regelen door eraan te draaien. (Opmerking: Gebruik gepaste kracht om te voorkomen dat de potentiometer beschadigd raakt)

6. Kennisuitbreiding

Laten we een verjaardagsliedje spelen. De bedrading blijft ongewijzigd.

Genummerde muzieknotatie:

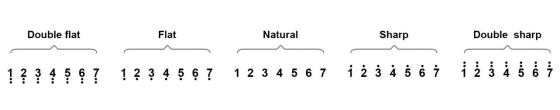

Vergelijkingsdiagram van Vlak, Natuurlijk en Kruidig

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 8.2 Music Performer
  http://www.keyestudio.com
*/
int beeppin = 5; //Define the speaker pin to IO5
// do、re、mi、fa、so、la、si

int doremi[] = {262, 294, 330, 370, 392, 440, 494,      //Falt 0-6
                523, 587, 659, 698, 784, 880, 988,      //Natural 7-13
                1047,1175,1319,1397,1568,1760,1967};    //Sharp 14-20
int happybirthday[] = {5,5,6,5,8,7,5,5,6,5,9,8,5,5,12,10,8,7,6,11,11,10,8,9,8};   //Find the number in arrey doremi[] according to the numbered musical notation
int meter[] = {1,1,2,2,2,4, 1,1,2,2,2,4, 1,1,2,2,2,2,2, 1,1,2,2,2,4};    // Beats

void setup()
{
  pinMode(beeppin, OUTPUT); //Set IO5 pin to output mode
}

void loop()
{
  for( int i = 0 ; i <= 24 ;i++)
  {       //i<=24, because there are only 24 tones in this song
    //Use tone()function to generate a waveform in "frequency"
   tone(beeppin, doremi[happybirthday[i] - 1]);
   delay(meter[i] * 200); //Wait for 1000ms
   noTone(beeppin);//Stop singing
  }
}
