プロジェクト 2：単一のLEDを点灯する

1. 説明

LEDドットマトリクスは、5×5の正方形に配置された25個のダイオードで構成され、行線（X）と列線（Y）の交点に配置されています。座標を設定することで25個のLEDのうち1つを制御できます。たとえば、最初の行の最初のLEDは (0,0) に位置し、最初の行の3番目のLEDは (2,0) に位置します。他も同様です。

2. 準備

A. USBケーブルで micro:bit メインボードをコンピュータに接続します

B. Mu のオフライン版を起動します。

3. テストコード

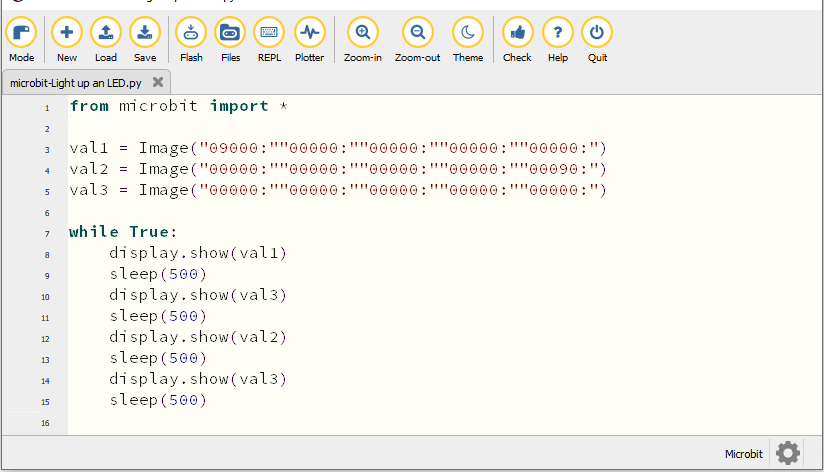

Mu ソフトウェアを開き、ファイル “Single LED display.py.” を開いてコードを読み込みます。編集ウィンドウに直接コードを入力することもできます。

(注意: すべての英単語と記号は英語で記述してください)

from microbit import *

val1 = Image("09000:""00000:""00000:""00000:""00000:")
val2 = Image("00000:""00000:""00000:""00000:""00090:")
val3 = Image("00000:""00000:""00000:""00000:""00000:")

while True:
    display.show(val1)
    sleep(500)
    display.show(val3)
    sleep(500)
    display.show(val2)
    sleep(500)
    display.show(val3)
    sleep(500)

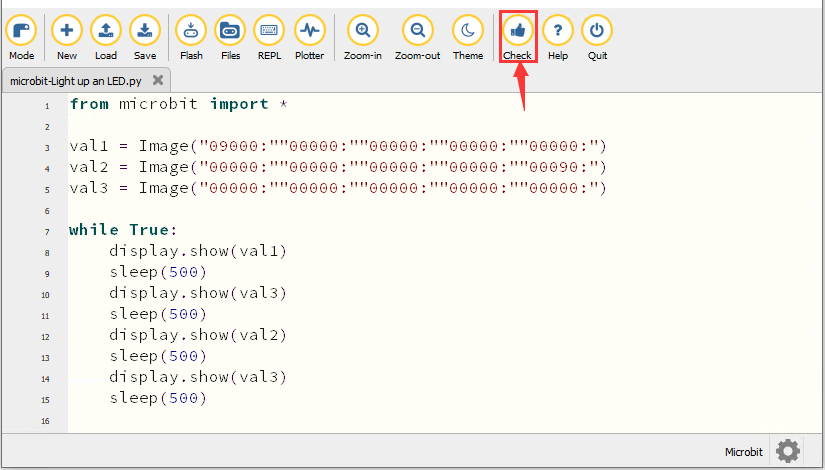

コードのエラーを確認するには “Check” をクリックしてください。下線やカーソルが表示されている場合、プログラムに誤りがあります。

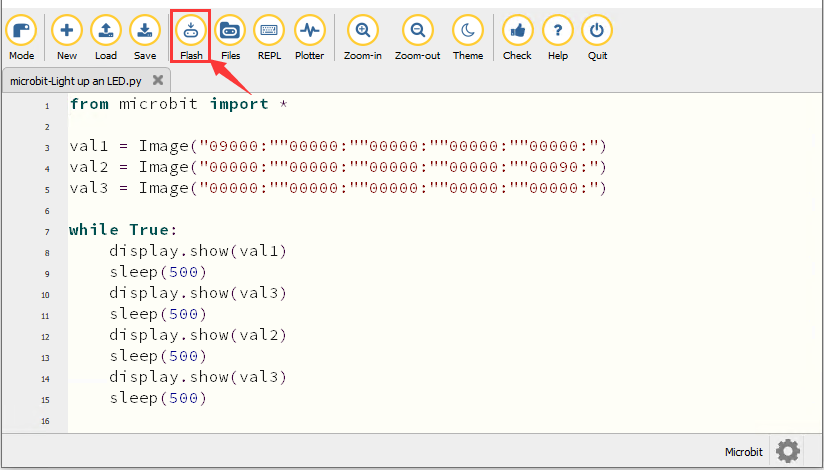

コードが正しい場合は、micro:bit をコンピュータに接続して “Flash” をクリックし、コードを micro:bit ボードに書き込みます。

4. テスト結果

コードをボードに正常にダウンロードしたら、micro USB ケーブルまたは外部電源で電源を入れて（DIPスイッチを ON にする）、ボードのリセットボタンを押してください。


(1,0) のLEDが0.5秒間点灯・消灯し、(3,4) のLEDが0.5秒間点灯・消灯する動作を繰り返します。

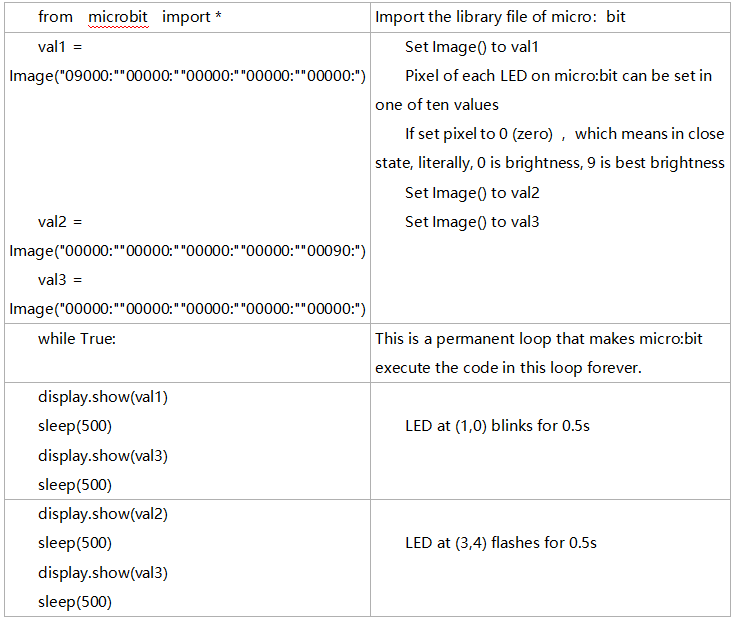

5. コードの説明


6. 参照

sleep(ms) : 遅延時間

遅延の詳細については、次のリンクを参照してください: https://microbit-micropython.readthedocs.io/en/latest/utime.html
