プロジェクト 3: LEDドットマトリクス
Click to download the code 1 for this lesson
Click to download the code 2 for this lesson
(1)Project Description:
ドットマトリクスは日常生活で非常に一般的に使われています。LEDの広告表示、エレベーターの階表示、バス停の案内表示など、幅広い用途があります。

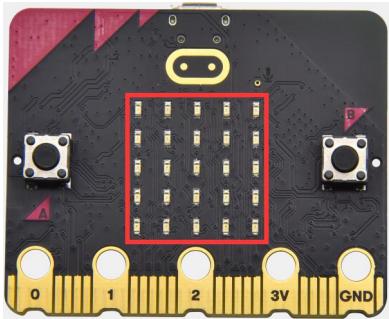

Micro:bit main board V2 の LEDドットマトリクスは、5x5 のグリッドで合計25個の LED を備えています。以前、テストコードに位置の値を組み込むことで特定の LED を点灯させることに成功しました。同じ考え方により、複数の LED を同時に点灯させてパターン、数字、文字を表示できます。
さらに、“show icon” をクリックして表示したいパターンを選ぶこともできます。最後に、自分でパターンをデザインすることも可能です。
(2)Components Needed:
Micro:bit main board V2
Micro USB cable
(3)Test Code 1:

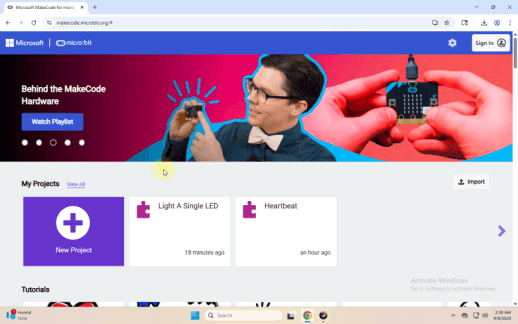

マイクロUSBケーブルでコンピュータと micro:bit ボードを接続し、MakeCode エディタでプログラミングします。

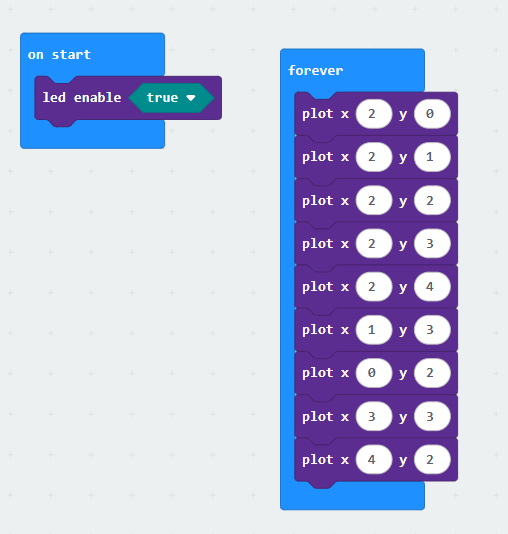

完成したプログラム :
(4) Test Results 1:

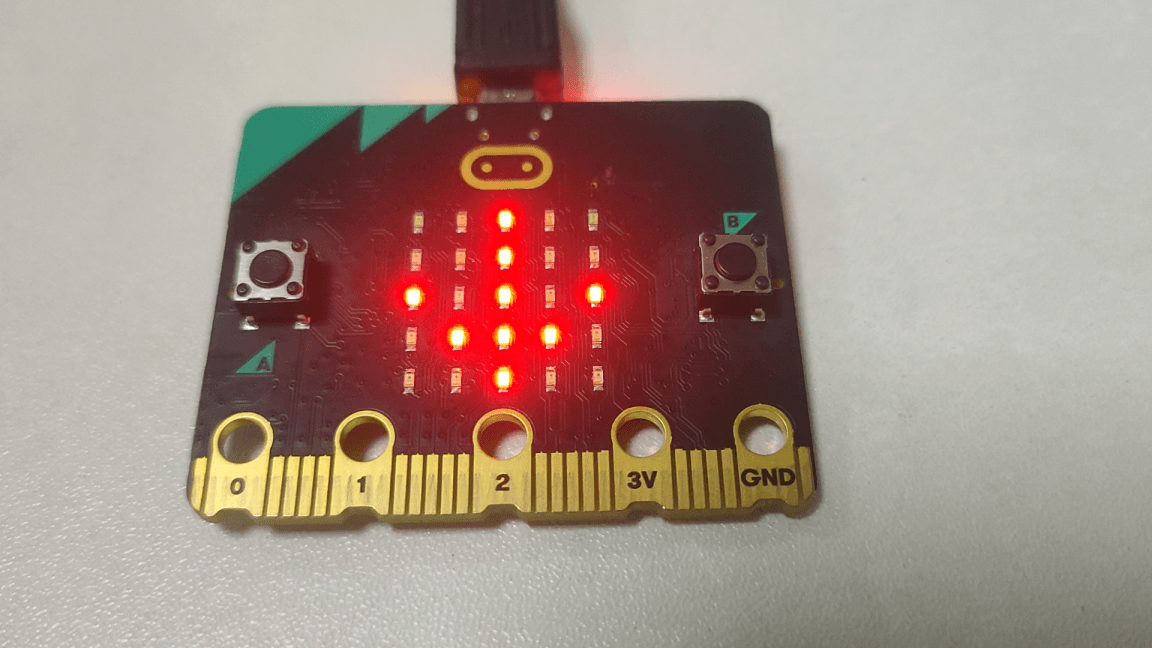

コード1をアップロードしてボードに電源を入れると、アイコンが表示されます。
(5) Test Code 2:

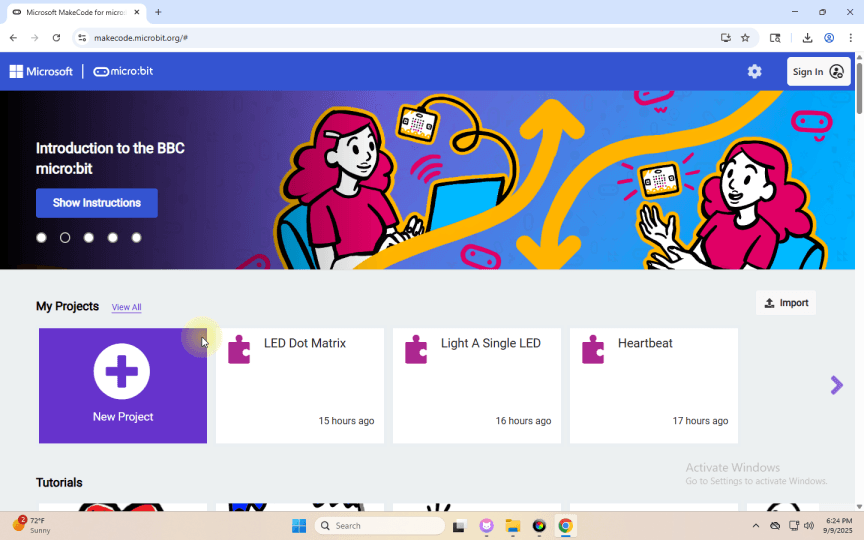

マイクロUSBケーブルでコンピュータと micro:bit ボードを接続し、MakeCode エディタでプログラミングします。

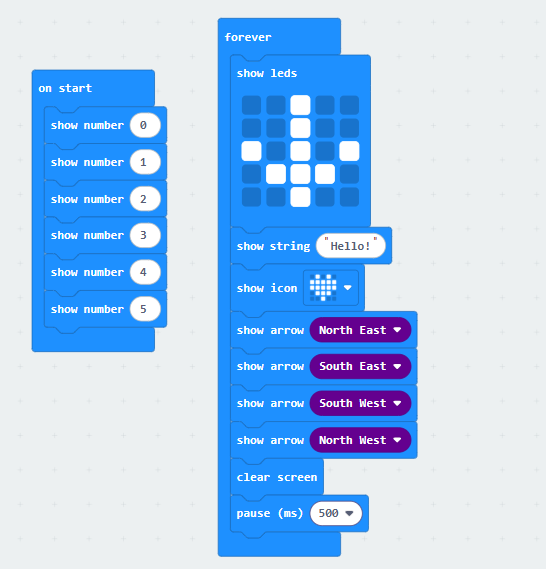

完成したプログラム :
(6)Test Results 2 :

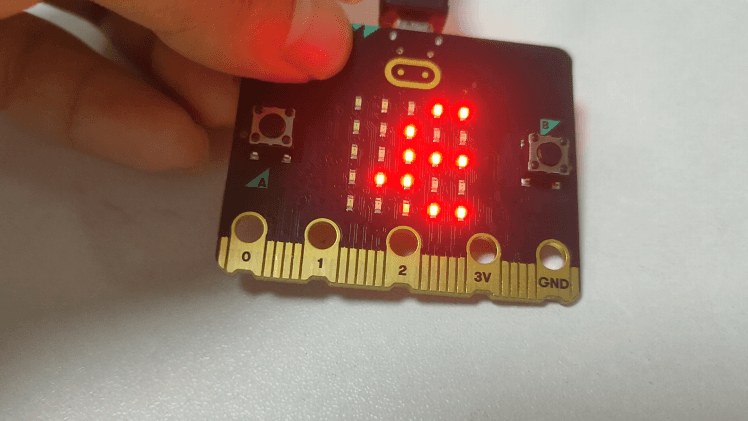

コードを Microbit にアップロードすると、5x5 のドットマトリクスがコードで指定したパターンやテキストを順に表示するのが見られます。（注：“on start” はこのブロック内のコードが一度だけ実行されることを意味し、“forever” はコードが繰り返し実行されることを意味します。）
