プロジェクト 14：4 WS2812 RGB LEDs

1. 説明

このドライバシールドは4個のWS2812 RGB LEDに対応しており、micro:bitボードと互換性があり、P7で制御されます。本レッスンでは、P7でRGB LEDが異なる色を表示するようにします。本レッスンでは、4つのWS2812 RGB LEDにさまざまなエフェクトを表示させるためのテストコードを3セット用意しています。

2. 準備

  • micro:bitボードをkeyestudio 4WD Mecanum Robot Car V2.0のスロットに差し込む

  • バッテリーホルダーに電池を入れる

  • 電源スイッチをONにする

  • USBケーブルでmicro:bitをコンピュータに接続する

  • Web版のMakecodeを開く。

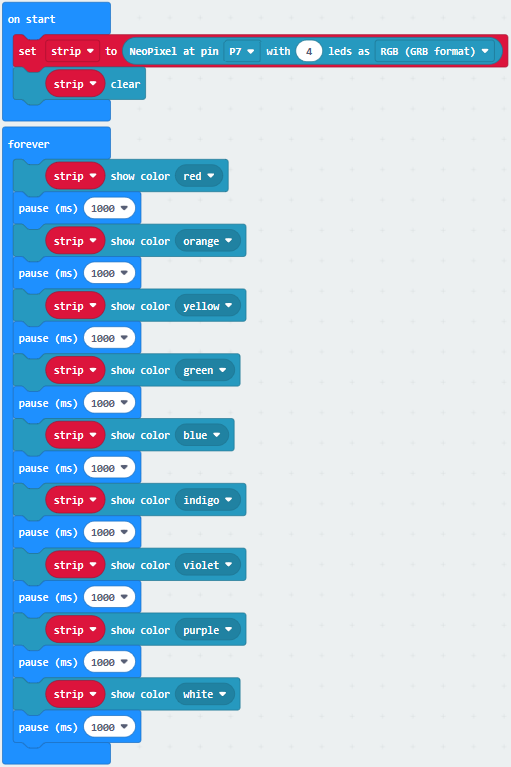

3. Test Code1

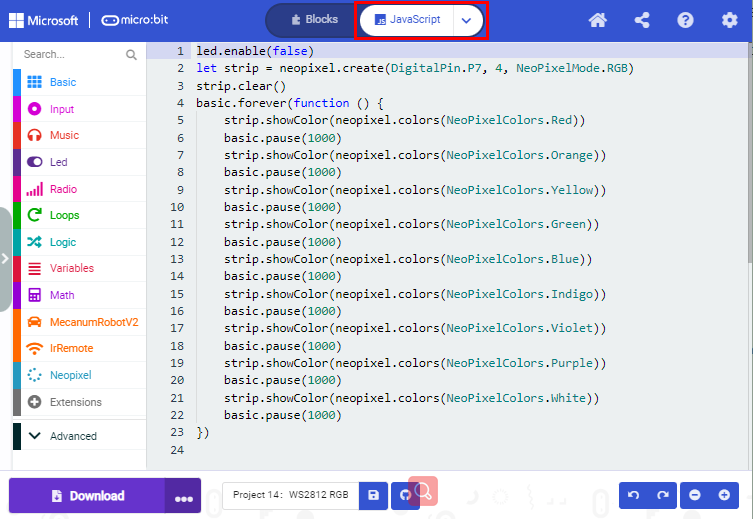

「JavaScript」をクリックして、対応するJavaScriptコードに切り替えます：

4. テスト結果1

コード1をmicro:bitにダウンロードし、POWERをONにします。4つのWS2812RGB LEDが順番に異なる色で周期的に点灯します。

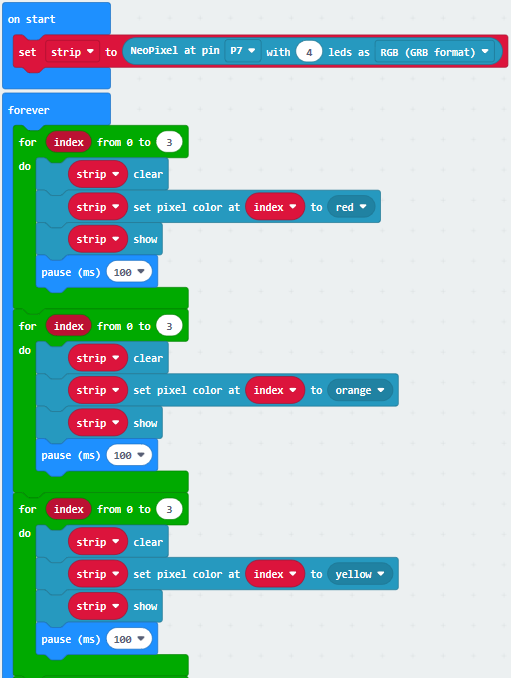

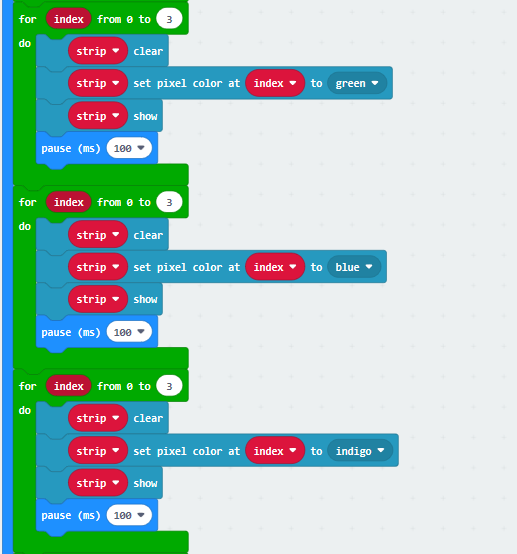

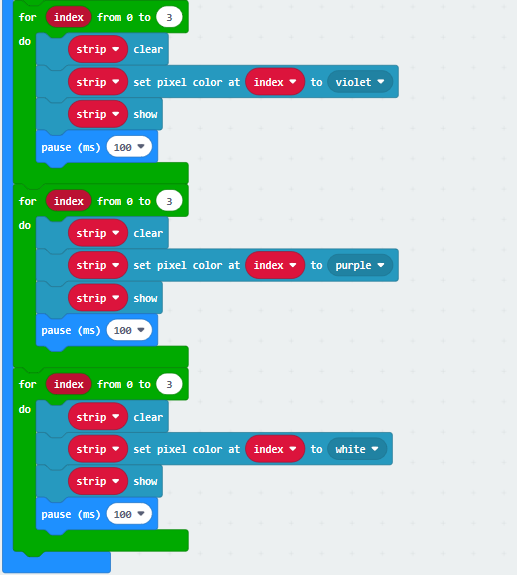

5. Test Code2

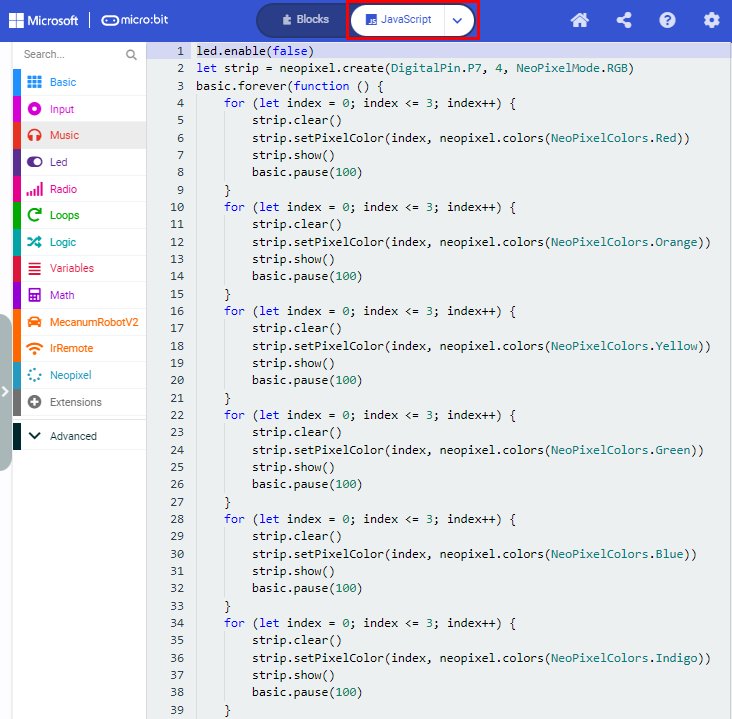

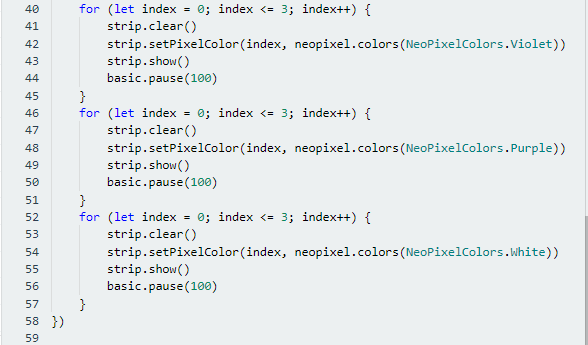

「JavaScript」をクリックして、対応するJavaScriptコードに切り替えます：

6. テスト結果2

コード2をmicro:bitにダウンロードすると、WS2812RGB LEDが流れるようなライト表示をします。

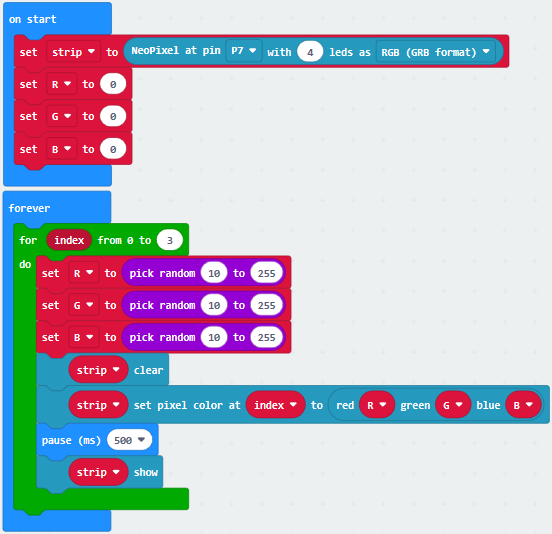

7. Test Code3

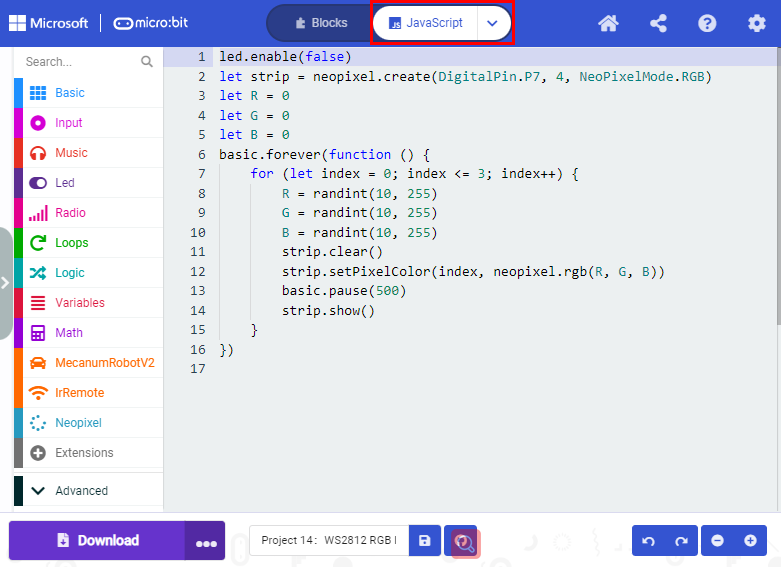

「JavaScript」をクリックして、対応するJavaScriptコードに切り替えます：

8. テスト結果3

コード3をmicro:bitにダウンロードすると、各WS2812RGBライトが順番にランダムな色を表示します。
