Progetto 17 Allarme di Invasione
1. Descrizione
Questo sistema di allarme di invasione è in grado di rilevare intrusi in case o piccoli uffici e avvisare il proprietario per prendere misure tempestive.
In questo progetto, il sensore monitora una determinata area. Un dispositivo sulla scheda Arduino attiverà il LED per accendersi e il buzzer per emettere un segnale acustico di avviso se viene rilevato un movimento in quella zona. Inoltre, la sua sensibilità è regolabile per una rilevazione più precisa.
In pratica, questo modulo offre praticità, facile installazione e costi contenuti. Oltre a case e uffici, si applica anche a fabbriche, magazzini e mercati, proteggendo in larga misura la sicurezza della proprietà.

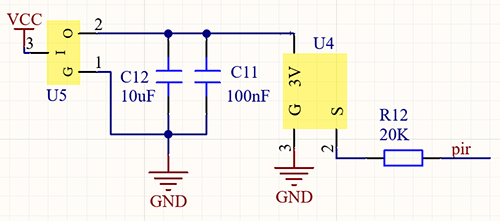

2. Principio di Funzionamento
Il corpo umano (37°C) emette sempre raggi infrarossi con una lunghezza d’onda di 10μm, che si avvicina a quella rilevata dal sensore.
Per questo motivo, questo modulo è in grado di rilevare il movimento degli esseri umani. Se presente, il sensore PIR emette un segnale alto per circa 3 secondi, poi torna a segnale basso.

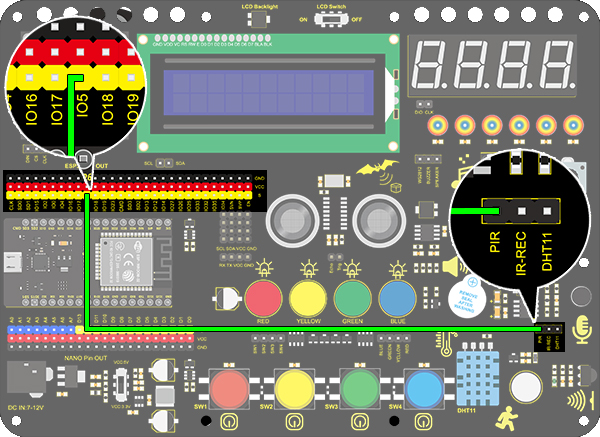

3. Schema di Collegamento
4. Codice di Test

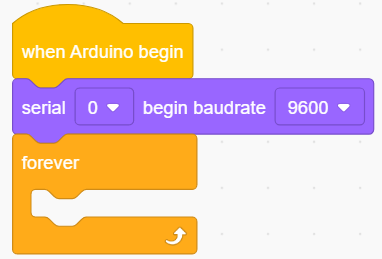

Aggiungere i due blocchi base e trascinare un blocco “baud rate” da “Serial” tra di essi. Impostare la velocità di trasmissione seriale a 9600.

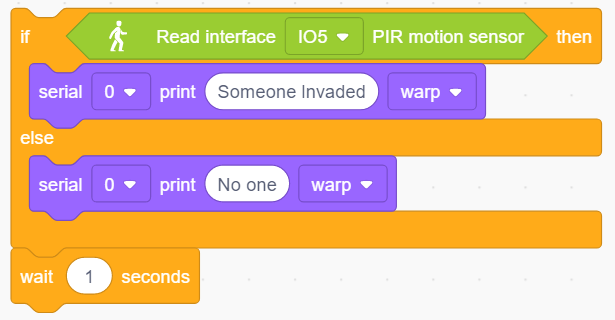

Aggiungere un blocco “if else”. Inserire un blocco “read PIR motion sensor” nel riquadro esagonale e impostare l’interfaccia su IO5, così da determinare se c’è un movimento umano. Aggiungere due blocchi “serial print” dopo “then” e “else” e impostare entrambi i modi su “warp”. Se la condizione è soddisfatta, stampare “Someone Invaded”. Altrimenti, stampare “No one”, quindi aggiungere un ritardo di 1s.

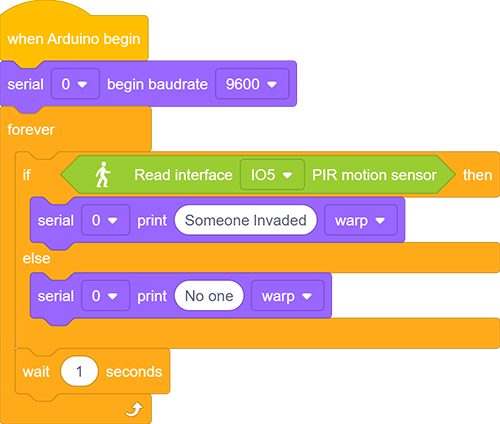

Codice Completo:
5. Risultato del Test
Dopo aver collegato i cavi e caricato il codice, aprire il monitor seriale e impostare la velocità a 9600. Quando il sensore rileva un movimento, la porta seriale stampa “Someone Invaded”, altrimenti stampa “No One”.
6. Codice di Espansione
Creiamo un allarme di invasione. Quando il sensore PIR rileva un essere umano, il LED si accende e il buzzer emette un suono. Al contrario, il LED si spegne e il buzzer resta silenzioso.

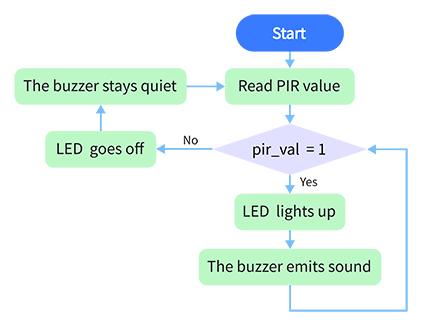

Diagramma di Flusso：

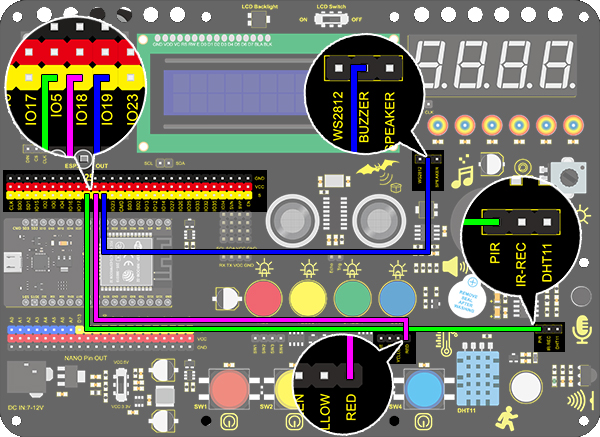

Schema di Collegamento：

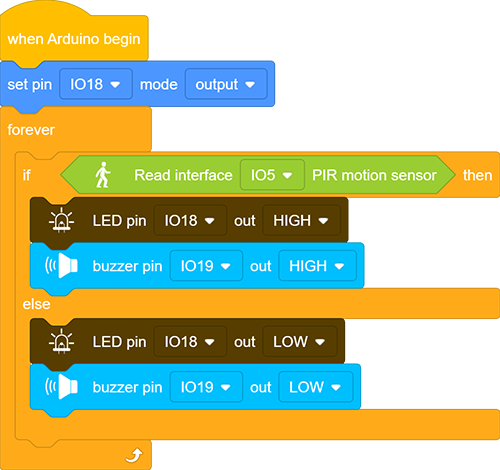

Codice：
7. Spiegazione del Codice
Quando il PIR rileva movimenti umani, emette un segnale alto. Pertanto, possiamo stabilire se c’è un movimento leggendo il pin della scheda di sviluppo collegato a questo sensore.
