Progetto 19 Lampada Dimmerabile

1. Descrizione

La lampada dimmerabile regola la luminosità del LED tramite un potenziometro e un controller Arduino. La luminosità dipende dal valore della resistenza, che può essere letta e regolata collegando le estremità del potenziometro ai pin digitali o analogici sulla scheda.
Inoltre, questo sistema è applicato per controllare la tensione o la corrente di altri dispositivi come ventole, lampadine e riscaldatori.

2. Principio di Funzionamento

Fondamentalmente, il potenziometro è un elemento che può modificare il valore della resistenza. Secondo la legge di Ohm (U=I*R), la resistenza influisce sulla tensione. Il nostro potenziometro è da 10K.

In questo progetto, la resistenza massima è 10K. La scheda ESP32 dividerà equamente la tensione di 3V in 4095 parti (3/4095=0.0007326007326). La tensione analogica si ottiene moltiplicando il valore letto per 0.0007326007326.

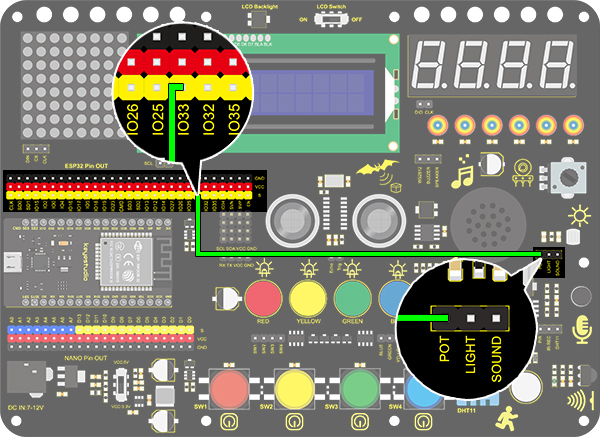

3. Schema di Collegamento

4. Codice di Test

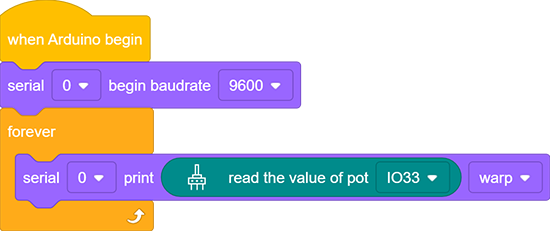

Il valore analogico del potenziometro può essere letto:

  1. Trascina i due blocchi base. Inserisci il blocco di impostazione della baud rate tra di essi e impostalo a 9600.

  2. Aggiungi un blocco “serial print” nel ciclo “forever” e seleziona “warp” come modalità di stampa.

  3. Trascina un blocco “read the value” da “pot” al serial print, e imposta il pin su IO33.

5. Risultato del Test

Dopo aver collegato i cavi e caricato il codice, apri il monitor seriale impostando la baud rate a 9600, e il valore analogico verrà visualizzato nell’intervallo da 0 a 4095.

6. Codice di Espansione

Controlleremo la luminosità del LED tramite un potenziometro. Come sappiamo, è influenzata dal PWM. Tuttavia, l’intervallo del valore analogico è 0-4095 mentre quello del PWM è 0-255. Perciò è necessaria una funzione “map(value, fromLow, fromHigh, toLow, toHigh)”.

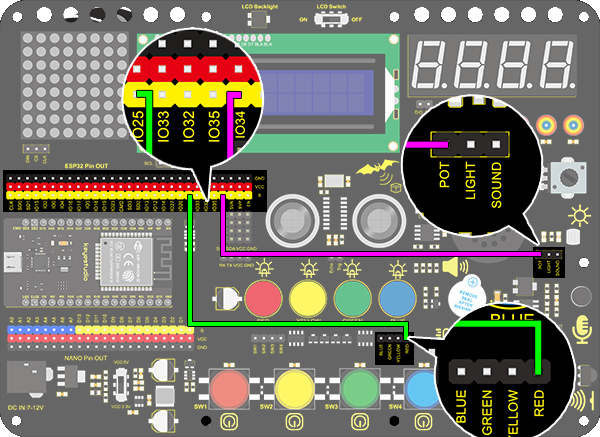

Schema di Collegamento：

  1. Trascina i due blocchi base.

  2. Aggiungi un blocco variabile e impostalo come locale. Seleziona “int” come tipo e chiamalo “pot”.

  1. Trascina una funzione “map” da “Data” e posizionala nell’assegnazione. Imposta il valore di “map” su “read the value of pot IO33”, con intervallo da (0,4095) a (0,255).

  1. Infine aggiungi un blocco “LED analogWrite”. Imposta il pin su IO25 e il valore analogico sulla variabile “pot”.

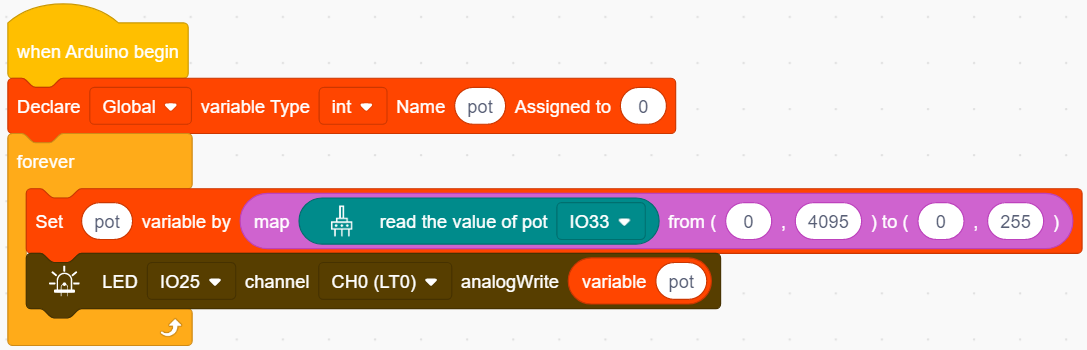

Codice Completo:

7. Spiegazione del Codice

  1. Funzione map. L’intervallo del valore analogico può essere convertito da 0-4095 a 0-255.

  1. Legge il valore analogico del potenziometro impostando il suo pin.
