Progetto 20 Pilastro di Luce

1. Descrizione

La resistenza (inferiore a 1KΩ) della fotoresistenza varia in base alla luce, quindi può controllare la luminosità della matrice di punti. Durante il controllo, colleghiamo questa resistenza a un pin analogico sulla scheda per monitorare la variazione della resistenza. In questo modo, la luce controlla automaticamente la luminosità del display.

Inoltre, la fotoresistenza è ampiamente utilizzata nella vita quotidiana. Ad esempio, una tenda si apre o si chiude automaticamente in base all’intensità della luce esterna.

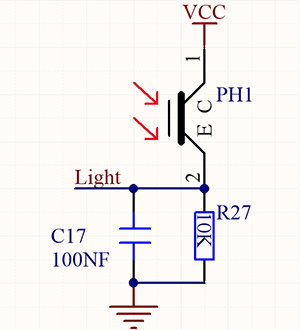

2. Principio di Funzionamento

Quando è completamente al buio, la resistenza è pari a 0.2MΩ, e la tensione al terminale di segnale (punto 2) si avvicina a 0V. Più la luce è intensa, più la resistenza e la tensione saranno basse.

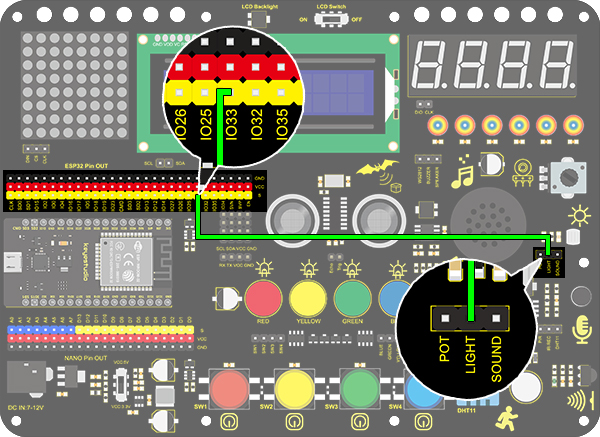

3. Schema di Collegamento

4. Codice di Test

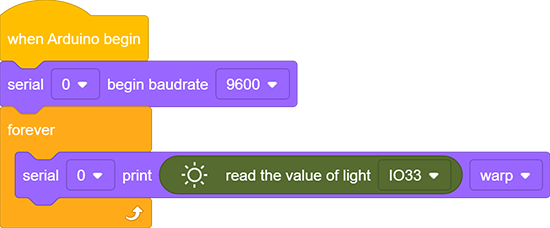

Il valore analogico della fotoresistenza può essere letto:

  1. Trascina i due blocchi base. Inserisci il blocco di impostazione della velocità di trasmissione (baud rate) tra di essi e impostalo a 9600.

  2. Aggiungi un blocco “serial print” nel ciclo “forever” con modalità “warp”.

  3. Trascina un blocco “read the value” da “Light” al blocco “serial print” e imposta il pin su IO33.

5. Risultato del Test

Dopo aver collegato i cavi e caricato il codice, apri il monitor seriale impostando la velocità a 9600; verrà visualizzato il valore analogico, nell’intervallo da 0 a 4095.

6. Codice di Espansione

In questo progetto di espansione, utilizziamo la fotoresistenza per rilevare l’intensità della luce ambientale. Le due colonne centrali sono incluse in questo esperimento per rappresentare l’intensità luminosa. Più è chiaro, più LED si accenderanno. Questo forma un “pilastro di luce”.

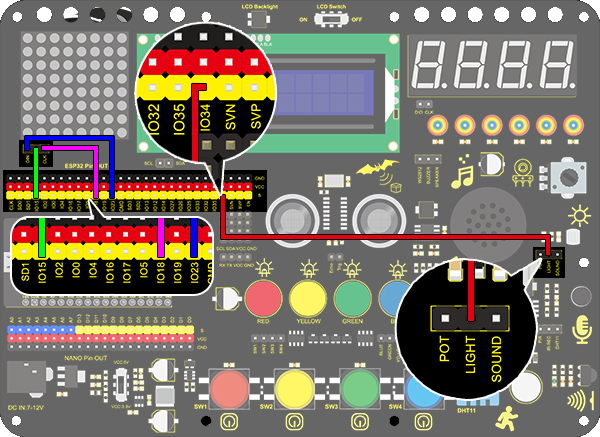

Schema di Collegamento：

  1. Trascina i due blocchi base.

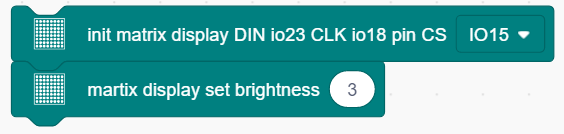

  2. In “Matrix”, inizializza il display a matrice di punti e imposta il pin CS su IO15. Aggiungi un blocco “brightness setting” e assegnagli il valore 3.

  1. Trascina un blocco “variable”. Imposta il suo ambito su Local, il tipo su int e il nome su light.

  1. Assegna una funzione map alla variabile. Aggiungi “read the value of light IO33” da “Light” al valore della funzione map, con intervallo da (0,4095) a (0,7).

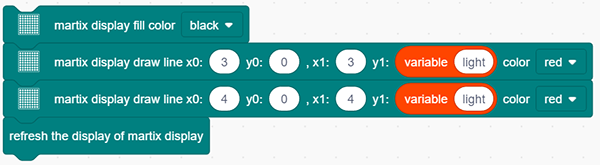

  1. Trova i seguenti blocchi in “Matrix”. Pulisci prima il display, poi disegna linee sul display ai punti (x0:3 y0:0, x1:3 y1: variabile light) e (x0:4 y0:0, x1:4 y1: variabile light). Infine aggiorna il display della matrice.

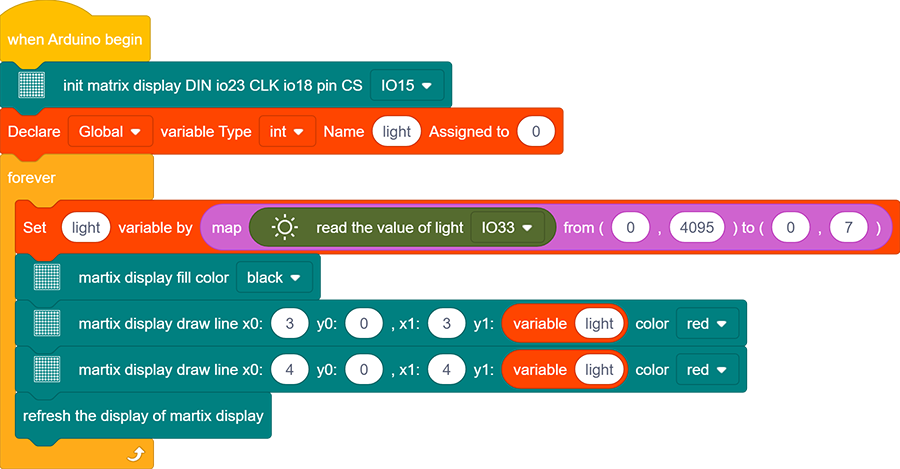

Codice Completo:

7. Spiegazione del Codice

Legge il valore analogico della fotoresistenza impostando il pin.
