Progetto 6 Luce a Flusso d’Acqua

1. Descrizione

Questo semplice progetto di luce a flusso d’acqua ti aiuta a imparare il confezionamento elettronico. In questo progetto, controlleremo i LED per cambiare colore a una velocità specificata tramite una scheda Arduino.

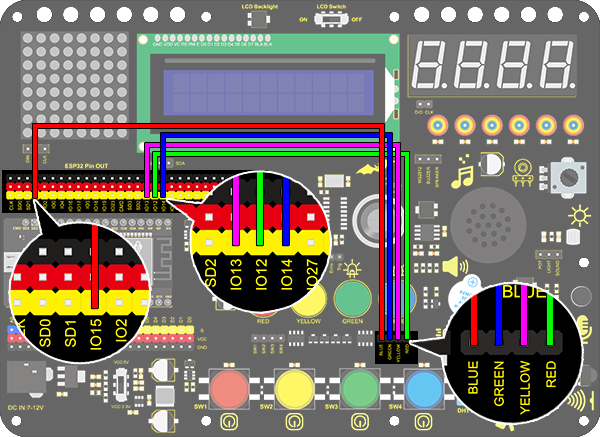

2. Schema di Collegamento

3. Codice di Test

Una luce a flusso d’acqua consiste in una sequenza di illuminazione dei LED da sinistra a destra.

  1. Trascina i due blocchi di codice base.

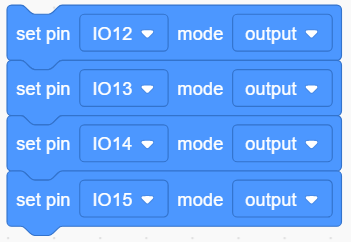

  1. Imposta la modalità del pin su “output”.

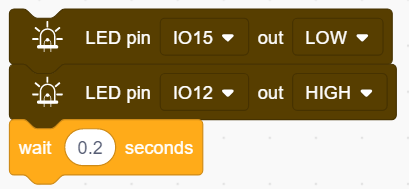

  1. Trascina i seguenti blocchi dalla sezione “LED” e imposta il pin IO15 su LOW, il pin IO12 su HIGH. Poi imposta il tempo di ritardo a 0,2s.

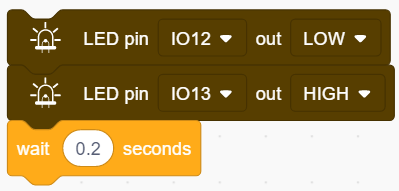

  1. Trascina i seguenti blocchi dalla sezione “LED” e imposta il pin IO12 su LOW, il pin IO13 su HIGH. Poi imposta il tempo di ritardo a 0,2s.

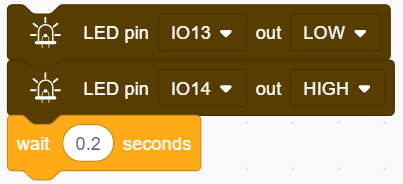

  1. Trascina i seguenti blocchi dalla sezione “LED” e imposta il pin IO13 su LOW, il pin IO14 su HIGH. Poi imposta il tempo di ritardo a 0,2s.

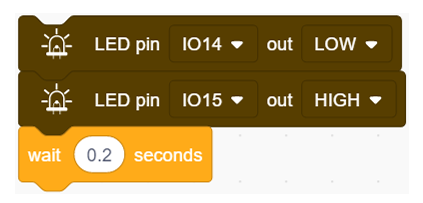

  1. Trascina i seguenti blocchi dalla sezione “LED” e imposta il pin IO14 su LOW, il pin IO15 su HIGH. Poi imposta il tempo di ritardo a 0,2s.

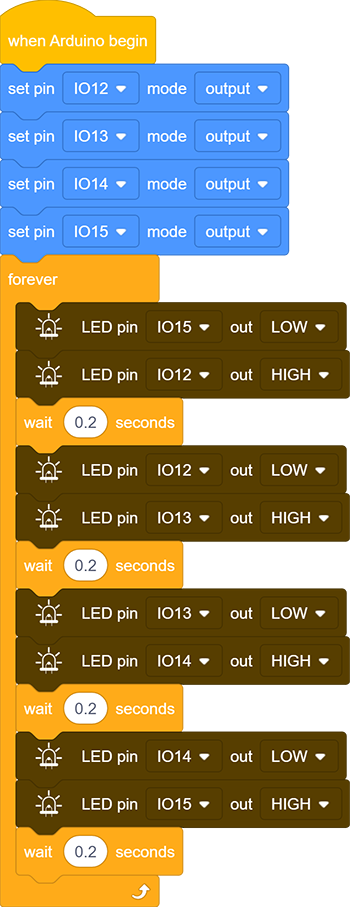

Codice Completo：

4. Risultato del Test

Dopo aver caricato il codice e acceso l’alimentazione, i LED si accendono da sinistra a destra.
