Progetto 7 Buzzer Attivo
1. Descrizione
Un buzzer attivo è un componente utilizzato come allarme, promemoria o dispositivo di intrattenimento, che produce un suono affidabile.
Inoltre, permette di generare suoni altamente controllabili, rendendo i nostri progetti più interessanti.
2. Principio di Funzionamento

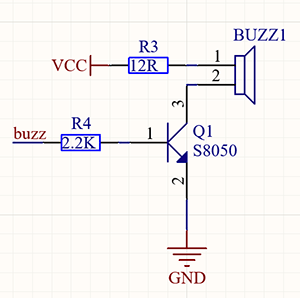

Un buzzer attivo integra un multivibratore, quindi emette suono solo tramite tensione DC. Il pin 1 del buzzer si collega a VCC e il pin 2 è controllato da un triode. Quando viene fornito un livello alto alla base (pin 1) del triode, il collettore (pin 3) e l’emettitore (pin 2) si collegano a GND, e il buzzer emette suono.
Al contrario, se forniamo un livello basso alla base, gli altri pin saranno scollegati, quindi il buzzer rimarrà silenzioso.

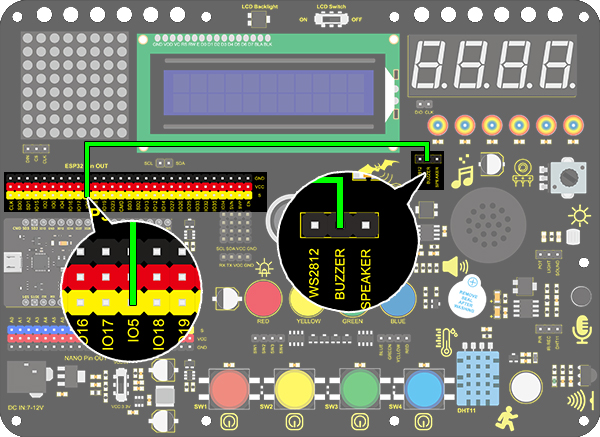

3. Schema di Collegamento
4. Codice di Test
Se la scheda di sviluppo emette un livello alto, il buzzer emetterà suono. Se emette un livello basso, il buzzer smetterà di suonare.
Trascina i due blocchi di codice base.
Trascina i seguenti blocchi dalla sezione “Buzzer” e imposta il pin IO5 su HIGH. Poi imposta il tempo di ritardo a 1s.
Trascina i seguenti blocchi dalla sezione “Buzzer” e imposta il pin IO5 su LOW. Poi imposta il tempo di ritardo a 1s.

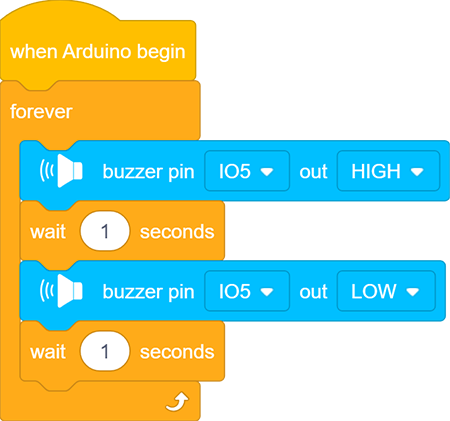

Codice Completo：
5. Risultato del Test
Dopo aver caricato il codice e acceso l’alimentazione, il buzzer emette suono per 1s e rimane silenzioso per 1s.
6. Spiegazione del Codice
Blocco di output del buzzer. Prima definiamo il pin su IO5 e poi impostiamo l’uscita su “HIGH” o “LOW”. Il buzzer emetterà un beep quando è su HIGH, mentre rimarrà silenzioso su LOW.
