Progetto 1: Lampeggio LED

1.Descrizione

image-20250508161034535

Per principianti e appassionati, il lampeggio del LED è un programma fondamentale. LED, abbreviazione di light emitting diodes, è composto da composti chimici come Ga, As, P, N e così via.

Il LED può lampeggiare in diversi colori modificando il tempo di ritardo nel codice di prova. Quando è sotto controllo, alimentando GND e VCC, il LED si accenderà se il terminale S è a livello alto, altrimenti si spegnerà.

2.Specifiche

  • Interfaccia di controllo: porta digitale

  • Tensione di lavoro: DC 3.3-5V

  • Spaziatura pin: 2.54mm

  • Colore display LED: rosso

image-20250508161015086

3.Componenti

Scheda di Sviluppo *1

Driver Motore 8833 *1

Modulo LED Rosso*1




Cavo Dupont 3P*1

Cavo USB*1

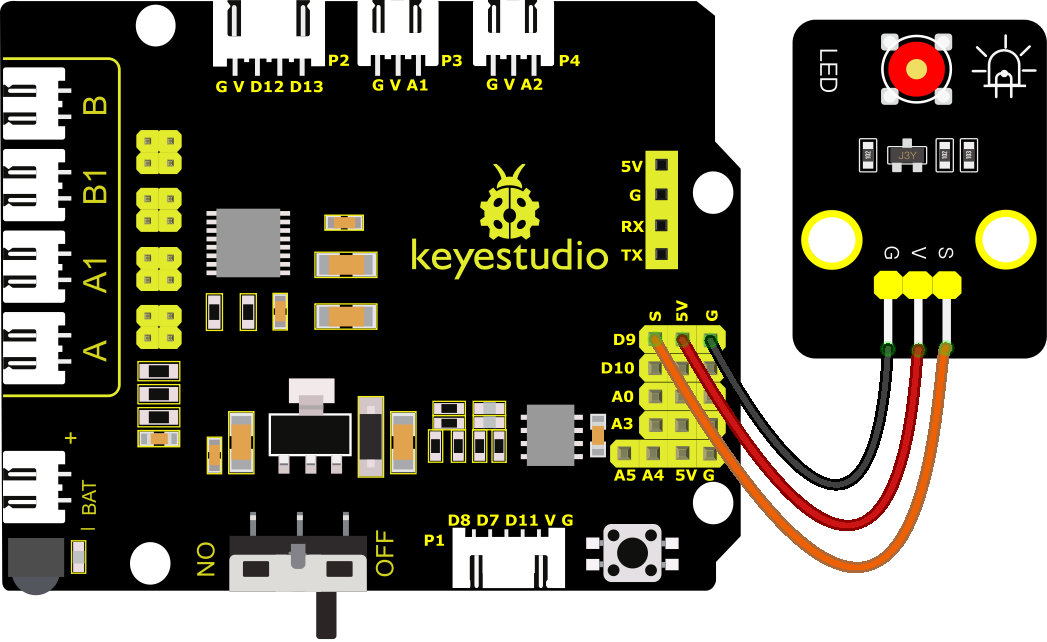

4.Diagramma di Collegamento

image-20250508161123490

Come si vede dalla figura sopra, il Keyestudio 8833 motor Shield è impilato sulla scheda di sviluppo Keyestudio 4.0.

I pin G, V e S del modulo LED sono collegati rispettivamente a G, 5V e D9 della scheda di espansione.

5.Codice di Test

//****************************************************************************
/*
keyestudio 4wd BT Car
lezione 1.1
Lampeggio
http://www.keyestudio.com
*/
void setup()
{
  pinMode(9, OUTPUT);// inizializza il pin digitale 9 come uscita.
}

void loop() // la funzione loop viene eseguita ripetutamente all'infinito
{
  digitalWrite(9, HIGH); // accende il LED (HIGH è il livello di tensione)
   delay(1000); // aspetta un secondo
   digitalWrite(9, LOW); // spegne il LED portando la tensione a LOW
   delay(1000); // aspetta un secondo
}
//****************************************************************************

6.Risultato del Test

Dopo aver caricato con successo il codice sulla scheda V4.0, collegare i fili secondo il diagramma di collegamento e utilizzare un cavo USB per collegare il computer e alimentare la scheda. Dopo l’accensione, vedrai il LED collegato al D9 accendersi e spegnersi.

7.Spiegazione del Codice

pinMode(9，OUTPUT) - Questa funzione indica che il pin è INPUT o OUTPUT

digitalWrite(9，HIGH) - Quando il pin è OUTPUT, possiamo impostarlo su HIGH (uscita 5V) o LOW (uscita 0V)

8.Esercizio di Estensione

Abbiamo fatto lampeggiare con successo il LED. Ora, osserviamo cosa succede al LED se modifichiamo il tempo di ritardo.

//****************************************************************************
/*
 keyestudio 4wd BT Car
 lezione 1.2
 ritardo
 http://www.keyestudio.com
*/
void setup()
{
  // inizializza il pin digitale 11 come uscita.
  pinMode(9, OUTPUT);
}
// la funzione loop viene eseguita ripetutamente all'infinito
void loop()
{
  digitalWrite(9, HIGH); // accende il LED (HIGH è il livello di tensione)
  delay(100); // aspetta 0.1 secondi
  digitalWrite(9, LOW); // spegne il LED portando la tensione a LOW
  delay(100); // aspetta 0.1 secondi
}
//*****************************************************************

Il risultato del test mostra che il LED lampeggia più velocemente. Pertanto, il tempo di ritardo influisce sulla frequenza di lampeggio del LED.
