Progetto 17 Auto Smart Bluetooth Multiuso

2c1198e0ebd7c31622b7438469fb572c

1.Descrizione

Nei progetti precedenti, l’auto eseguiva solo una singola funzione. Tuttavia, in questa lezione, integreremo tutte le sue funzioni tramite Bluetooth.

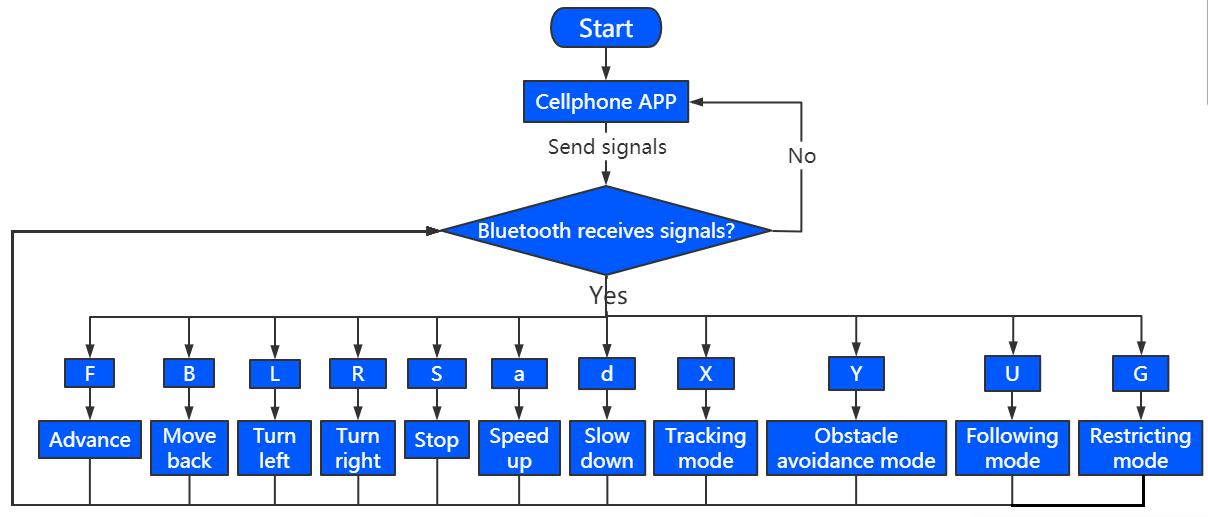

2.Diagramma di Flusso

73f4da1e321bc29282d3b2f5cb3168dd

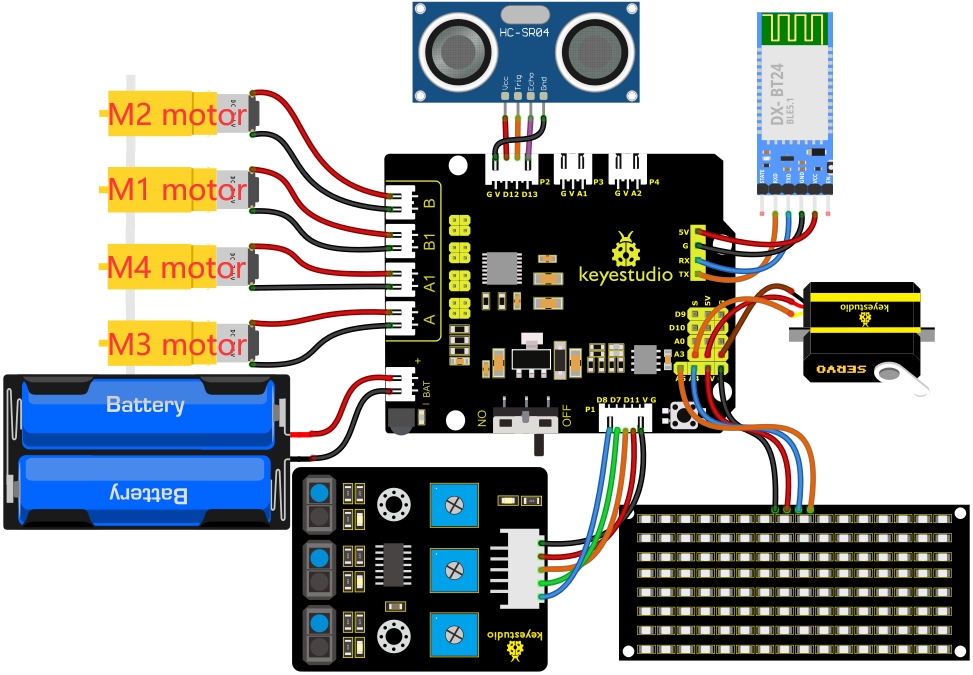

3.Diagramma di Collegamento

fce8edd349ddbcfe02e6f27feb73e90f

1). GND, VCC, SDA e SCL della scheda LED 8*8 sono collegati rispettivamente a G (GND), V (VCC), A4 e A5 della scheda di espansione.

2). RXD, TXD, GND e VCC del modulo Bluetooth sono collegati rispettivamente a TX, RX, G e 5V sullo Shield motore 8833, mentre i pin STATE e BRK del modulo Bluetooth non devono essere collegati.

3). Il servo è collegato a G, V e A3. Il filo marrone è collegato a Gnd (G), il filo rosso a 5V (V) e il filo arancione a A3.

4). G, V, S1, S2 e S3 del sensore di tracciamento linea sono collegati rispettivamente a G (GND), V (VCC), D11, D7 e D8 della scheda di espansione sensori.

5). VCC, Trig, Echo e Gnd del sensore ad ultrasuoni sono collegati a 5V (V), D12 (S), D13 (S) e Gnd (G).

6). L’alimentazione è collegata alla porta BAT.

4.Codice di Test

Nota: Prima di caricare il codice di test, è necessario rimuovere il modulo Bluetooth, altrimenti il caricamento del codice fallirà. Collegare il modulo Bluetooth dopo aver caricato con successo il codice.

//*******************************************************************************
/*
keyestudio 4wd BT Car
lezione 17
Auto Multifunzionale Bluetooth
http://www.keyestudio.com
*/
#define SCL_Pin  A5  //Imposta il pin clock su A5
#define SDA_Pin  A4  //Imposta il pin dati su A4
//Array, usato per memorizzare i dati del pattern, può essere calcolato da soli o ottenuto dallo strumento modulo
unsigned char start01[] = {0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80,0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01};
unsigned char front[] = {0x00,0x00,0x00,0x00,0x00,0x24,0x12,0x09,0x12,0x24,0x00,0x00,0x00,0x00,0x00,0x00};
unsigned char back[] = {0x00,0x00,0x00,0x00,0x00,0x24,0x48,0x90,0x48,0x24,0x00,0x00,0x00,0x00,0x00,0x00};
unsigned char left[] = {0x00,0x00,0x00,0x00,0x00,0x00,0x44,0x28,0x10,0x44,0x28,0x10,0x44,0x28,0x10,0x00};
unsigned char right[] = {0x00,0x10,0x28,0x44,0x10,0x28,0x44,0x10,0x28,0x44,0x00,0x00,0x00,0x00,0x00,0x00};
unsigned char STOP01[] = {0x2E,0x2A,0x3A,0x00,0x02,0x3E,0x02,0x00,0x3E,0x22,0x3E,0x00,0x3E,0x0A,0x0E,0x00};
unsigned char clear[] = {0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};
unsigned char speed_a[] =
{0x00,0x40,0x20,0x10,0x08,0x04,0x02,0xff,0x02,0x04,0x08,0x10,0x20,0x40,0x00,0x00};
unsigned char speed_d[] =
{0x00,0x02,0x04,0x08,0x10,0x20,0x40,0xff,0x40,0x20,0x10,0x08,0x04,0x02,0x00,0x00};

int left_ctrl = 2;//definisce i pin di controllo direzione del motore gruppo B
int left_pwm = 5;//definisce i pin di controllo PWM del motore gruppo B
int right_ctrl = 4;//definisce i pin di controllo direzione del motore gruppo A
int right_pwm = 6;//definisce i pin di controllo PWM del motore gruppo A
int speeds = 150; //Imposta la velocità iniziale a 150

const int servopin = A3;//imposta il pin del servo su A3

int L_pin = 11; //definisce il pin del sensore di tracciamento sinistro come D11
int M_pin = 7; //definisce il pin del sensore di tracciamento centrale come D7
int R_pin = 8; //definisce il pin del sensore di tracciamento destro come D8
int L_val, M_val, R_val;

int trigPin = 12; //Pin TRIG collegato a D12
int echoPin = 13; //Pin ECHO collegato a D13
int distance, distance_l, distance_r;

char BLE_val;

void setup() {
  Serial.begin(9600);//Imposta la velocità di trasmissione a 9600
  pinMode(left_ctrl,OUTPUT);//imposta i pin di controllo direzione del motore gruppo B come OUTPUT
  pinMode(left_pwm,OUTPUT);//imposta i pin di controllo PWM del motore gruppo B come OUTPUT
  pinMode(right_ctrl,OUTPUT);//imposta i pin di controllo direzione del motore gruppo A come OUTPUT
  pinMode(right_pwm,OUTPUT);//imposta i pin di controllo PWM del motore gruppo A come OUTPUT
  servopulse(servopin,90);//l'angolo del servo è 90 gradi
  delay(300);
  pinMode(L_pin, INPUT); //I pin del sensore di tracciamento sono configurati in modalità input
  pinMode(M_pin, INPUT);
  pinMode(R_pin, INPUT);
  pinMode(trigPin, OUTPUT); //definisce TRIG come modalità output
  pinMode(echoPin, INPUT); //definisce ECHO come modalità input
  pinMode(SCL_Pin,OUTPUT);// Imposta il pin clock come output
  pinMode(SDA_Pin,OUTPUT);//Imposta il pin dati come output
  matrix_display(clear);
  matrix_display(start01); //visualizza il pattern di espressione start01
}

void loop() {
   if(Serial.available()>0) {
    BLE_val = Serial.read();
    Serial.println(BLE_val);
  }
    switch(BLE_val)
    {
      case 'F' : car_front();
      matrix_display(clear);
      matrix_display(front);
      break;

      case 'B' : car_back();
      matrix_display(clear);
      matrix_display(back);
      break;

      case 'L' : car_left();
      matrix_display(clear);
      matrix_display(left);
      break;

      case 'R' : car_right();
      matrix_display(clear);
      matrix_display(right);
      break;

      case 'S' : car_Stop();
      matrix_display(clear);
      matrix_display(STOP01);
      break;

      case 'a' : speeds_a();
      matrix_display(clear);
      matrix_display(speed_a);
      break;

      case 'd' : speeds_d();
      matrix_display(clear);
      matrix_display(speed_d);
      break;

      case  'U':  follow();  //Ricevuto ‘U’, entra in modalità follow
      break;
      case  'Y':  avoid(); //Ricevuto ‘Y’, entra in modalità evitamento ostacoli
      break;
      case  'G':  confinement(); //Ricevuto ‘G’, entra in modalità confinamento
      break;
      case  'X':  tracking(); //Ricevuto ‘X’, entra in modalità tracciamento
      break;
    }
}

void car_front()//definisce lo stato di avanzamento
{
  digitalWrite(left_ctrl,HIGH);
  analogWrite(left_pwm,(255-speeds));
  digitalWrite(right_ctrl,HIGH);
  analogWrite(right_pwm,(255-speeds));
}
void car_back()//definisce lo stato di retromarcia
{
  digitalWrite(left_ctrl,LOW);
  analogWrite(left_pwm,speeds);
  digitalWrite(right_ctrl,LOW);
  analogWrite(right_pwm,speeds);
}
void car_left()//imposta lo stato di svolta a sinistra
{
  digitalWrite(left_ctrl, LOW);
  analogWrite(left_pwm, speeds);
  digitalWrite(right_ctrl, HIGH);
  analogWrite(right_pwm, (255-speeds));
}
void car_right()//imposta lo stato di svolta a destra
{
  digitalWrite(left_ctrl, HIGH);
  analogWrite(left_pwm, (255-speeds));
  digitalWrite(right_ctrl, LOW);
  analogWrite(right_pwm, speeds);
}
void car_Stop()//definisce lo stato di stop
{
  digitalWrite(left_ctrl,LOW);
  analogWrite(left_pwm,0);
  digitalWrite(right_ctrl,LOW);
  analogWrite(right_pwm,0);
}

void speeds_a() { //funzione di accelerazione rapida
  while (1) {
    Serial.println(speeds);  //visualizza le informazioni sulla velocità
    if (speeds < 255) { //fino a 255
      matrix_display(clear);
      matrix_display(speed_a);
      speeds++;
      delay(10);  //regola la velocità di crescita
    }
    BLE_val = Serial.read();
    if (BLE_val == 'S') //Ricevuto 'S', l'auto smette di accelerare
    break;
  }
}
void speeds_d() { //funzione di decelerazione
  while (1) {
    Serial.println(speeds);  //visualizza le informazioni sulla velocità
    if (speeds > 0) { //fino a 0
      matrix_display(clear);
      matrix_display(speed_d);
      speeds--;
      delay(10);    //regola la velocità di decelerazione
    }
    BLE_val = Serial.read();
    if (BLE_val == 'S') //Ricevuto 'S', l'auto smette di decelerare
    break;
}
}

int get_distance() {
  int distance = 0;
  digitalWrite(trigPin, LOW);     // invia impulso tramite Trig/Pin, attiva il rilevamento HC-SR04, così da inviare il segnale ultrasonico a livello basso per 2μs
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);    // imposta il segnale ultrasonico a livello alto per 10μs, qui almeno 10μs
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);     // mantiene il segnale ultrasonico a livello basso
  distance = pulseIn(echoPin, HIGH) / 58; // legge il tempo dell'impulso e converte il tempo in distanza (unità: cm)
  Serial.println(distance);        // output valore distanza
  return distance;
}

void follow() {
  servopulse(servopin,90);
  delay(200);
  int follow_flag = 1;
  while (follow_flag) {
    distance = get_distance(); //chiama la funzione di rilevamento
    if (distance < 8 ) {//Se la distanza è inferiore a 8
      car_back();//la macchina va indietro
      matrix_display(clear);
      matrix_display(back);
    }
    else if (distance >= 8 && distance < 13) { //Se la distanza è maggiore o uguale a 8, ma inferiore a 13
      car_Stop();//ferma
      matrix_display(clear);
      matrix_display(STOP01);
    }
    else if (distance >= 13 && distance <= 35 ) { //Se la distanza è maggiore o uguale a 13, ma inferiore o uguale a 35
      car_front();//la macchina va avanti
      matrix_display(clear);
      matrix_display(front);
    }
    else {//Se nessuna delle condizioni precedenti
      car_Stop();//ferma
      matrix_display(clear);
      matrix_display(STOP01);
    }
    BLE_val = Serial.read();
    if (BLE_val == 'S') { //Quando viene ricevuta la S, la macchina si ferma
      follow_flag = 0;
      car_Stop();
    }
  }
}

void avoid() {
  int avoid_flag = 1;
  while (avoid_flag) {
    distance = get_distance(); //Chiama la funzione di rilevamento
    if (distance > 0 && distance < 20) { //Se la distanza è inferiore a 20 e maggiore di 0
      car_Stop();//si ferma
      matrix_display(clear);
      matrix_display(STOP01);   //la matrice a punti mostra un pattern di stop
      delay(1000);
      servopulse(servopin,160); //porta il servocomando oltre 180 gradi
      delay(500);
      distance_l = get_distance(); //ottiene la distanza a sinistra
      delay(100);
      servopulse(servopin,20); //gira il servocomando a 0 gradi
      delay(500);
      distance_r = get_distance(); //ottiene la distanza a destra
      delay(100);
      if (distance_l > distance_r) { //confronta le distanze, se la sinistra è maggiore della destra
        car_left();  //la macchina gira a sinistra
        matrix_display(clear);
        matrix_display(left);   //la matrice a punti mostra un pattern a sinistra
        servopulse(servopin,90);//il servocomando ritorna a 90 gradi
        delay(700);
        matrix_display(clear);
        matrix_display(front);   //la matrice a punti mostra un pattern avanti
      }
      else { //Altrimenti se la destra è maggiore della sinistra
        car_right();//la macchina gira a destra
        matrix_display(clear);
        matrix_display(right);   //la matrice a punti mostra un pattern a destra
        servopulse(servopin,90);//il servocomando ritorna a 90 gradi
        delay(700);
        matrix_display(clear);
        matrix_display(front);   //la matrice a punti mostra un pattern avanti
      }
    }
    else { //Quando la distanza frontale è maggiore o uguale a 20cm
      car_front();//la macchina va avanti
      matrix_display(clear);
      matrix_display(front);   //la matrice a punti mostra un pattern avanti

    }
    BLE_val = Serial.read();
    if (BLE_val == 'S') {//Quando viene ricevuta la S, la macchina si ferma
      avoid_flag = 0;
      car_Stop();
    }
  }
}

void confinement() {
  int confinement_flag = 1;
  while (confinement_flag) {
    L_val = digitalRead(L_pin); //leggi il valore del sensore sinistro
    M_val = digitalRead(M_pin); //leggi il valore del sensore centrale
    R_val = digitalRead(R_pin); //leggi il valore del sensore destro
    if ( L_val == 0 && M_val == 0 && R_val == 0 ) { //la macchina va avanti quando non viene rilevata alcuna linea nera
      car_front();
    }
    else { //Altrimenti, se uno qualsiasi dei sensori di tracciamento rileva una linea nera, la macchina va indietro e poi gira a sinistra
      car_back();
      delay(500);
      car_left();
      delay(800);
    }
    BLE_val = Serial.read();
    if (BLE_val == 'S') { //Quando viene ricevuta la S, la macchina si ferma
      confinement_flag = 0;
      car_Stop();
    }
  }
}

void tracking() {
  int track_flag = 1;
  while (track_flag) {
    L_val = digitalRead(L_pin); //leggi il valore del sensore sinistro
    M_val = digitalRead(M_pin); //leggi il valore del sensore centrale
    R_val = digitalRead(R_pin); //leggi il valore del sensore destro
    if (M_val == 1) { //Linea nera rilevata al centro
      if (L_val == 1 && R_val == 0) { //Se una linea nera è rilevata a sinistra, ma non a destra, gira a sinistra
        car_left();
      }
      else if (L_val == 0 && R_val == 1) { //Altrimenti, se una linea nera è rilevata a destra e non a sinistra, gira a destra
        car_right();
      }
      else { //Altrimenti, la macchina va avanti
        car_front();
      }
    }
    else { //nessuna linea nera rilevata al centro
      if (L_val == 1 && R_val == 0) { //Se una linea nera è rilevata a sinistra, ma non a destra, gira a sinistra
        car_right();
      }
      else if (L_val == 0 && R_val == 1) { //Altrimenti, se una linea nera è rilevata a destra e non a sinistra, gira a destra
        car_right();;
      }
      else { //Altrimenti, ferma la macchina
        car_Stop();
      }
    }
    BLE_val = Serial.read();
    if (BLE_val == 'S') { //Quando viene ricevuta la S, la macchina si ferma
      track_flag = 0;
      car_Stop();
    }
  }
}

void servopulse(int servopin,int myangle)//Angolo di funzionamento del servocomando
{
  for(int i=0; i<30; i++)
  {
    int pulsewidth = (myangle*11)+500;
    digitalWrite(servopin,HIGH);
    delayMicroseconds(pulsewidth);
    digitalWrite(servopin,LOW);
    delay(20-pulsewidth/1000);
  }
}

//questa funzione è usata per il display a matrice di punti
void matrix_display(unsigned char matrix_value[])
{
  IIC_start();  //la funzione che chiama la condizione di inizio trasferimento dati
  IIC_send(0xc0);  //seleziona indirizzo

  for (int i = 0; i < 16; i++) // i dati del pattern sono 16 byte
  {
    IIC_send(matrix_value[i]); //Trasmetti i dati del pattern
  }
  IIC_end();   //Termina la trasmissione dei dati del pattern
  IIC_start();
  IIC_send(0x8A);  //Controllo display, seleziona larghezza impulso 4/16
  IIC_end();
}
//Condizioni in cui inizia la trasmissione dei dati
void IIC_start()
{
  digitalWrite(SDA_Pin, HIGH);
  digitalWrite(SCL_Pin, HIGH);
  delayMicroseconds(3);
  digitalWrite(SDA_Pin, LOW);
  delayMicroseconds(3);
  digitalWrite(SCL_Pin, LOW);
}
//Indica la fine della trasmissione dei dati
void IIC_end()
{
  digitalWrite(SCL_Pin, LOW);
  digitalWrite(SDA_Pin, LOW);
  delayMicroseconds(3);
  digitalWrite(SCL_Pin, HIGH);
  delayMicroseconds(3);
  digitalWrite(SDA_Pin, HIGH);
  delayMicroseconds(3);
}
//trasmetti dati
void IIC_send(unsigned char send_data)
{
  for (byte mask = 0x01; mask != 0; mask <<= 1) //Ogni byte ha 8 bit e viene controllato bit per bit a partire dal livello più basso
  {
    if (send_data & mask) { //Imposta i livelli alto e basso di SDA_Pin a seconda che ogni bit del byte sia 1 o 0
      digitalWrite(SDA_Pin, HIGH);
    } else {
      digitalWrite(SDA_Pin, LOW);
    }
    delayMicroseconds(3);
    digitalWrite(SCL_Pin, HIGH); //Porta alto il pin clock SCL_Pin per fermare la trasmissione dei dati
    delayMicroseconds(3);
    digitalWrite(SCL_Pin, LOW); //Porta basso il pin clock SCL_Pin per cambiare il SEGNALE di SDA
  }
}
//*******************************************************************************

5. Risultato del Test

Dopo aver caricato con successo il codice sulla scheda V4.0, collega i cablaggi secondo lo schema elettrico, alimenta la fonte esterna e poi porta l’interruttore DIP su ON.

Dopo che il modulo Bluetooth è stato collegato all’APP e l’APP mobile si è connessa con successo al Bluetooth, l’auto intelligente può essere controllata tramite l’APP mobile. Possiamo ottenere le funzioni corrispondenti premendo i pulsanti corrispondenti sull’APP mobile.
