Progetto 7 Controllo Remoto Bluetooth

1.Descrizione

image-20250510083107283

In questo kit è presente un modulo Bluetooth DX-BT24 5.1. Questo modulo bluetooth dispone di uno spazio di 256Kb e rispetta la specifica Bluetooth V5.1BLE, che supporta i comandi AT. Gli utenti possono modificare parametri come la velocità di trasmissione (baud rate) e il nome del dispositivo della porta seriale secondo necessità.

Inoltre, supporta l’interfaccia UART e la trasmissione trasparente della porta seriale bluetooth, che include anche i vantaggi di basso costo, dimensioni ridotte, basso consumo energetico e alta sensibilità per l’invio e la ricezione. Notevolmente, necessita solo di pochi componenti periferici per realizzare le sue potenti funzioni.

2.Specifiche

  • Protocollo Bluetooth: Bluetooth Specification V5.1 BLE

  • Distanza di lavoro: In ambiente aperto, può raggiungere una comunicazione a ultra lunga distanza di 40m

  • Frequenza operativa: banda ISM a 2.4GHz

  • Interfaccia di comunicazione: UART

  • Certificazione Bluetooth: Conforme agli standard di certificazione FCC CE ROHS REACH

  • Parametri porta seriale: 9600, 8 bit dati, 1 bit di stop, bit di parità disabilitato, nessun controllo di flusso

  • Alimentazione: 5V DC

  • Temperatura di esercizio: –10℃ a +65℃

3.Applicazione

Il modulo DX-BT24 supporta anche il protocollo BT5.1 BLE, che può essere collegato direttamente a dispositivi iOS con funzione Bluetooth BLE, e supporta l’esecuzione residente di programmi in background. È principalmente utilizzato nel campo della trasmissione wireless di dati a breve distanza. Permette di evitare collegamenti via cavo ingombranti e può sostituire direttamente i cavi seriali.

Aree di applicazione di successo dei moduli BT24:

※ Trasmissione dati wireless Bluetooth;

※ Periferiche per telefoni cellulari e computer;

※ Dispositivi POS portatili;

※ Trasmissione dati wireless di apparecchiature mediche;

※ Controllo domotico intelligente;

※ Stampanti Bluetooth;

※ Giocattoli telecomandati Bluetooth;

※ Biciclette condivise;

4.Porte

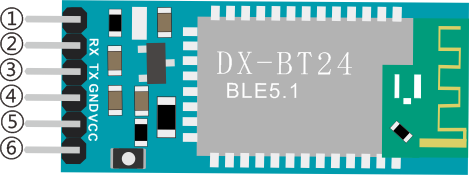

420af966-aaa4-4736-9d35-2a9ccc7215f3

①STATE:Pin di stato

②RX:Pin di ricezione

③TX:Pin di trasmissione

④GND:GND

⑤VCC:Alimentazione

⑥EN:Pin di abilitazione

Collegare il modulo BT alla scheda di sviluppo.

Uno

BT24

TX

RX

RX

TX

VCC

5V

GND

GND

5.Componenti

Scheda di sviluppo *1

Driver motore 8833 *1

Modulo LED Rosso *1




Cavo Dupont 3P *1

Cavo USB *1

Modulo Bluetooth DX-BT24 *1



image-20250510083534209

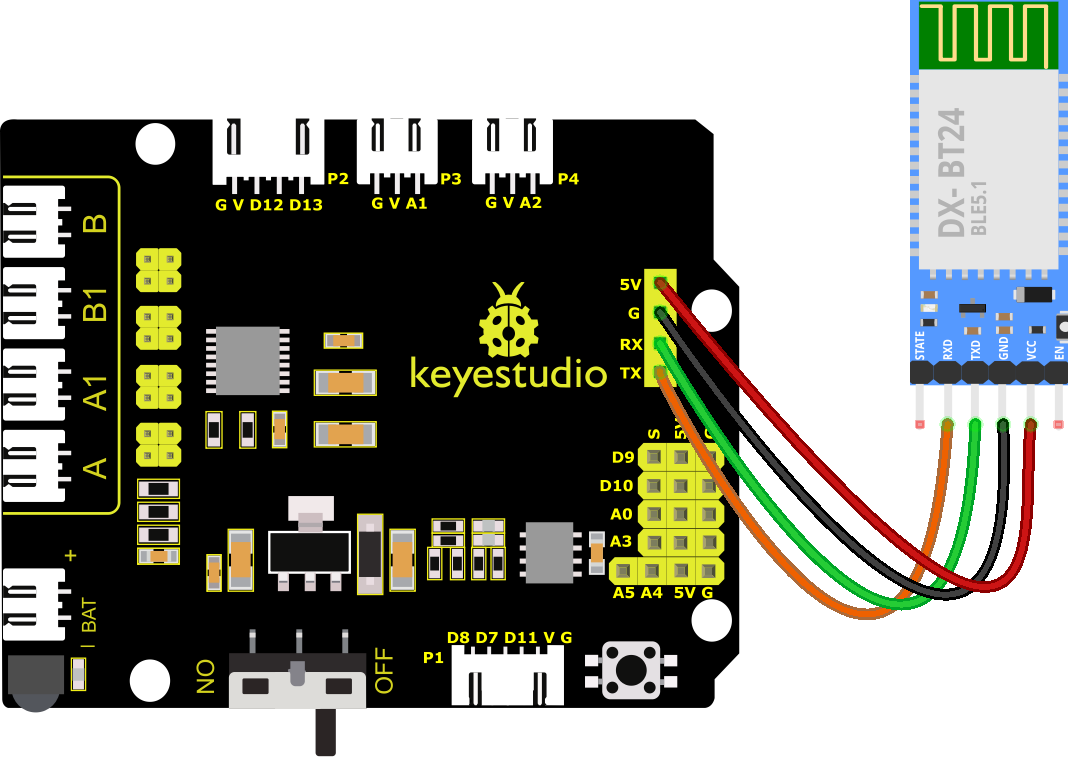

6.Diagramma di collegamento

image-20250510083927915

RXD, TXD, GND e VCC del modulo BT sono collegati rispettivamente a TX, RX, G e 5V.

STATE e BRK del modulo BT non necessitano di collegamento.

Nota: la direzione del modulo BT quando viene inserito sulla scheda 8833. E non inserirlo prima di caricare il codice.

7.Codice di test

Nota: Prima di caricare il codice di test, è necessario rimuovere il modulo Bluetooth, altrimenti il caricamento del codice fallirà. Collegare il modulo Bluetooth dopo aver caricato correttamente il codice.

//***********************************************************************
/*
keyestudio 4wd BT Car
lesson 7.1
Bluetooth
http://www.keyestudio.com
*/
char ble_val; //variabile carattere, usata per memorizzare il valore ricevuto dal Bluetooth

```cpp
void setup() {
  Serial.begin(9600);
}
void loop() {
  if(Serial.available() > 0)  // assicurarsi che ci siano dati nel buffer seriale
  {
    ble_val = Serial.read();  // Leggi i dati dal buffer seriale
    Serial.println(ble_val);  // Stampa
  }
}
//***********************************************************************

8. Risultato del Test

Dopo aver caricato con successo il codice sulla scheda V4.0, collegare i cablaggi secondo lo schema elettrico, quindi collegare il computer tramite un cavo USB per alimentare la scheda. Dopo l’accensione, inserire il modulo BT e il LED lampeggerà, quindi è necessario scaricare l’app BT.

9. Scarica l’APP Bluetooth

Sistema Apple

(1). Aprire l’App Store sull’iPhone.

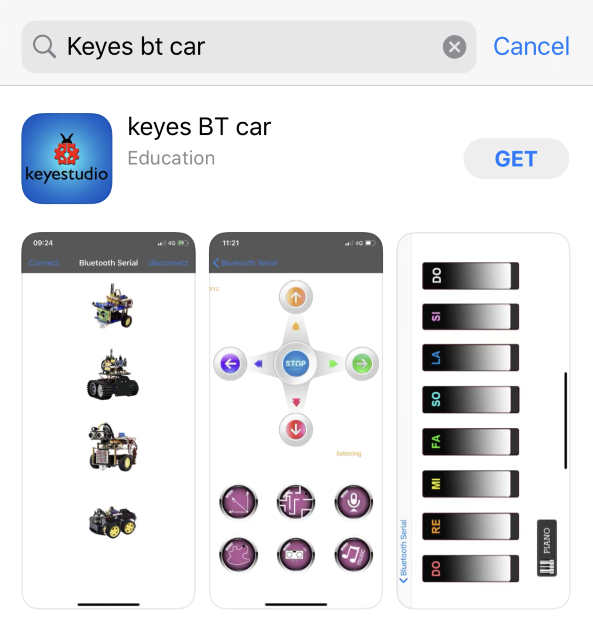

(2). Cercare keyes BT car e scaricare l’APP sul telefono.

image-20250510084716811

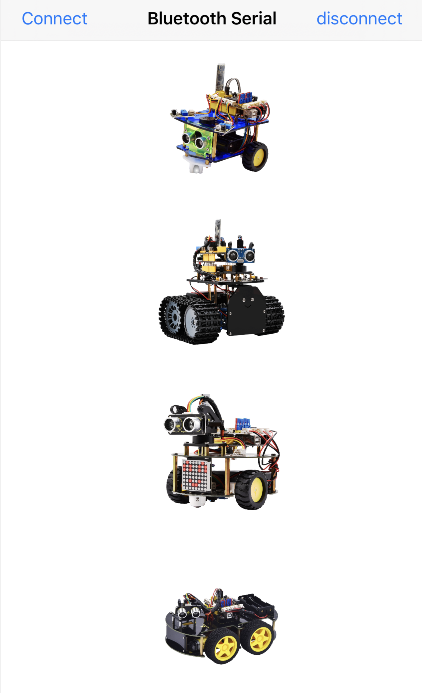

(3). Dopo l’installazione, entrare nella sua interfaccia.

image-20250510084812821

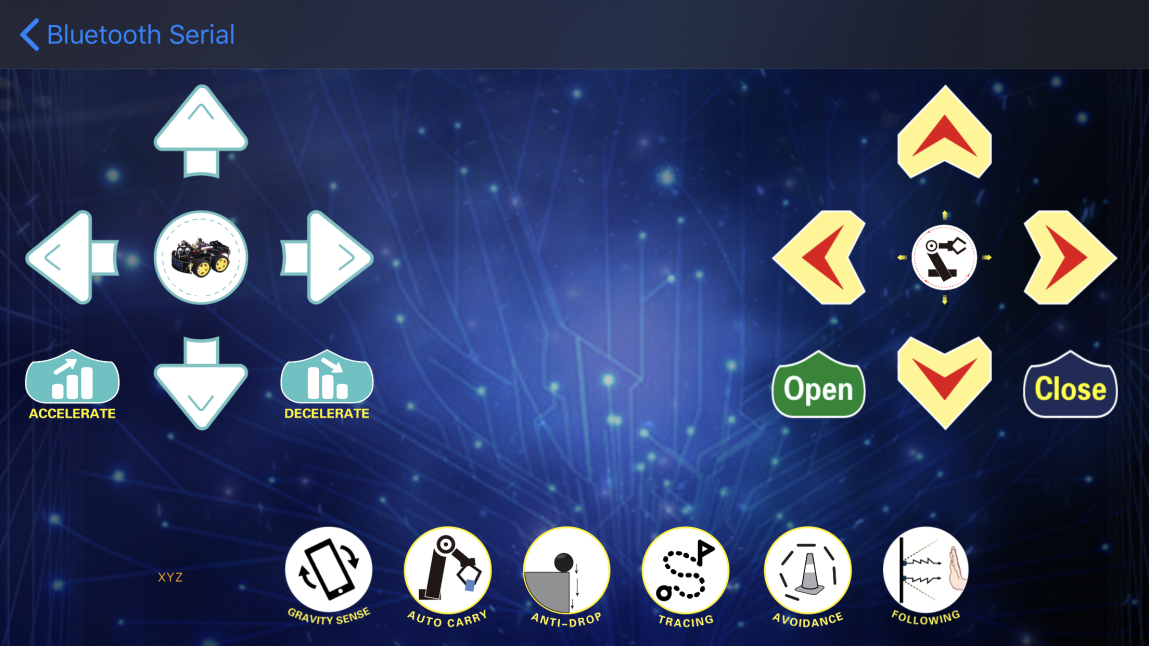

(4). Cliccare il pulsante “Connect” nell’angolo in alto a sinistra per cercare automaticamente il Bluetooth. Quando viene trovato BT24, cliccare “Connect” per connettere il Bluetooth, quindi cliccare image-20250510084833837 per entrare nell’interfaccia di controllo dell’auto smart 4WD.

image-20250510084902641

Sistema Android

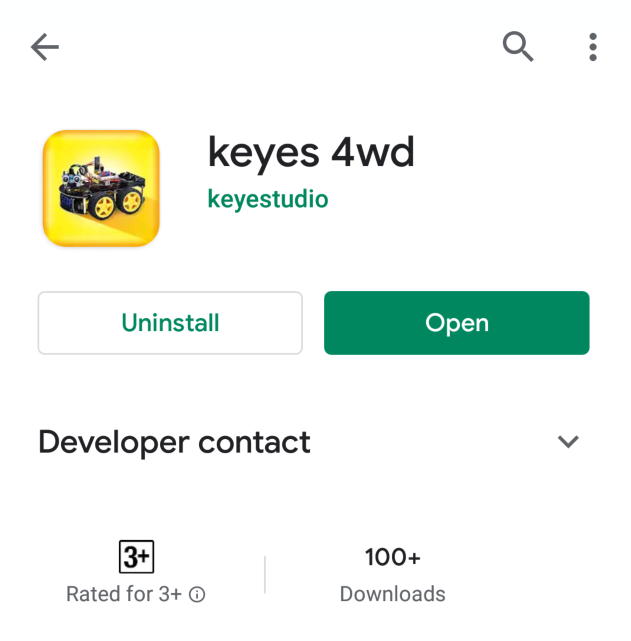

(1). Entrare nel Google Play Store e cercare “keyes 4wd”.

image-20250510084916086

(2). L’icona dell’app appare come mostrato dopo l’installazione.

image-20250510084933465

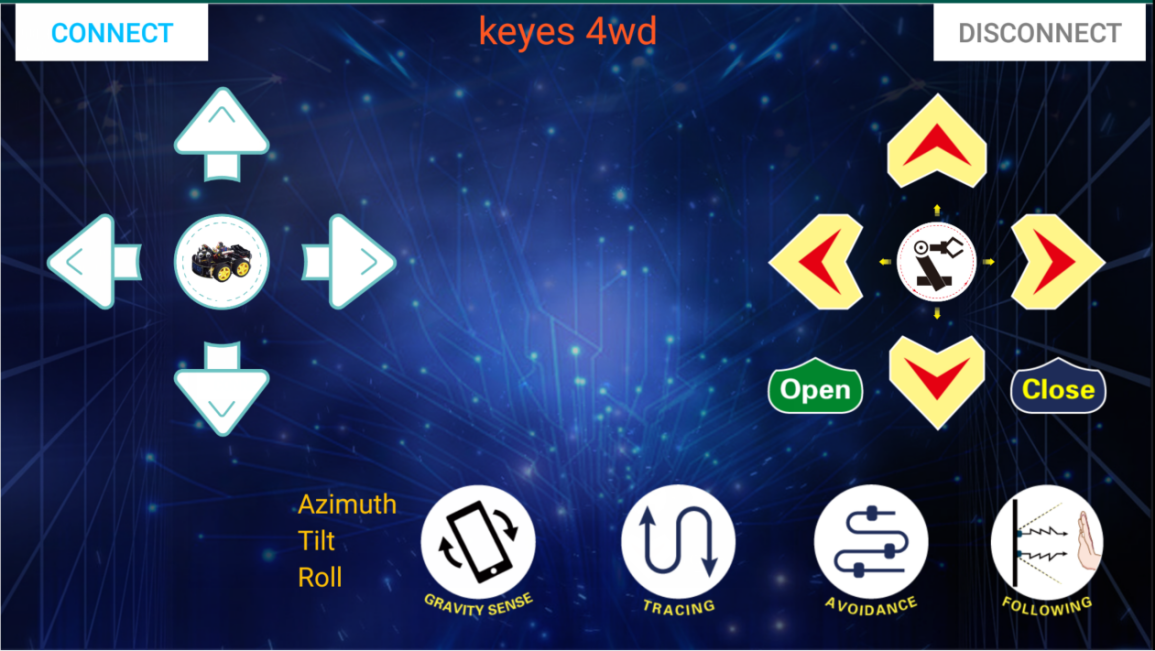

(3). Cliccare sull’app per entrare nella pagina seguente.

image-20250510084946146

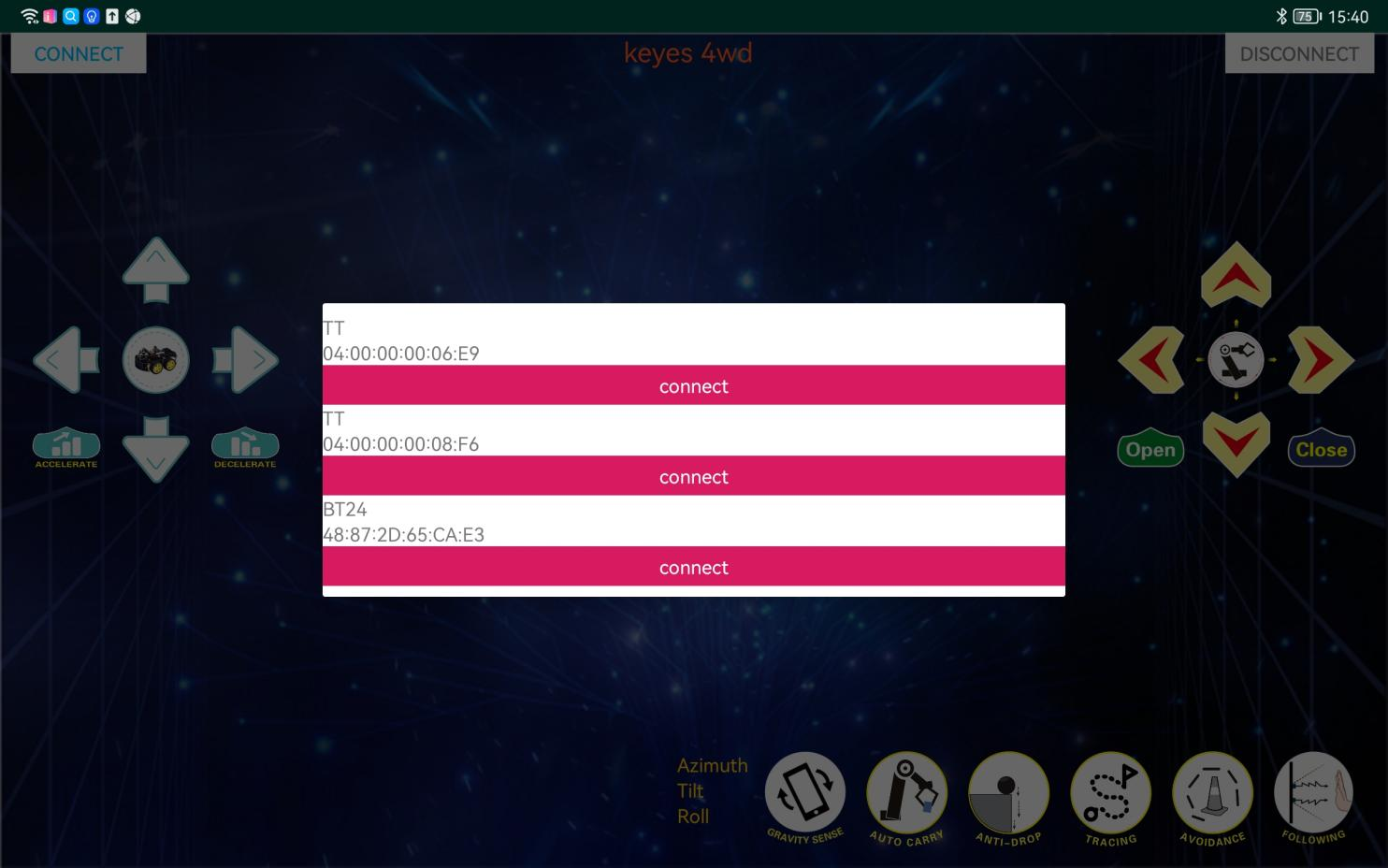

(4). Dopo aver connesso il Bluetooth, collegare l’alimentazione e l’indicatore LED del modulo Bluetooth lampeggerà. Toccare “Connect” per cercare il Bluetooth.

image-20250510085007028

(5). Quando viene trovato BT24, cliccare “Connect” per connettere il Bluetooth. Quando “Connect” diventa “is Connected”, significa che la connessione Bluetooth è avvenuta con successo. Come mostrato nell’immagine sottostante, il LED Bluetooth rimane acceso.

image-20250510085026219

(6). Dopo aver connesso il modulo Bluetooth, aprire il monitor seriale e impostare la velocità di trasmissione a 9600 baud. Premendo il pulsante dell’APP Bluetooth, verranno visualizzati i caratteri corrispondenti, come mostrato di seguito:

image-20250510085039562

Tasto

Funzione


Associa modulo Bluetooth DX-BT24 5.1


Disconnetti Bluetooth

Carattere di controllo

Carattere di controllo


Premere: F
Rilasciare: S

Premere il pulsante, l’auto va avanti;
rilasciare per fermarsi


Premere: L
Rilasciare: S

Premere il pulsante, l’auto gira a sinistra;
rilasciare per fermarsi


Premere: R
Rilasciare: S

Premere il pulsante, l’auto gira a destra;
rilasciare per fermarsi


Premere: B
Rilasciare: S

Premere il pulsante, l’auto va indietro;
rilasciare per fermarsi


Premere: “a”
Rilasciare: “S”

Clicca per accelerare (massimo:255)


Premere: “d”
Rilasciare: “S”

Clicca per rallentare (minimo:0)


Clicca per avviare la funzione di
rilevamento della gravità del
telefono cellulare: clicca di nuovo per
uscire dal controllo di rilevamento della gravità


Clicca per inviare “X”,
clicca di nuovo per inviare “S”

Avvia la funzione di tracciamento della linea;
clicca di nuovo per uscire


Clicca per inviare “Y”,
clicca di nuovo per inviare “S”

Avvia la funzione di evitamento ad ultrasuoni;
clicca di nuovo per uscire


Clicca per inviare “U”,
clicca di nuovo per inviare “S”

Avvia la funzione di inseguimento ad ultrasuoni;
clicca di nuovo per uscire


Clicca per inviare “G”,
clicca di nuovo per inviare “S”

Avvia la funzione di restrizione;
clicca di nuovo per uscire

10. Spiegazione del Codice

Serial.available() : Restituisce il numero di caratteri attualmente presenti nel buffer della porta seriale. Generalmente, questa funzione viene utilizzata per verificare se ci sono dati nel buffer della porta seriale. Quando Serial.available() > 0, significa che la porta seriale ha ricevuto dati e possono essere letti;

Serial.read() : Si riferisce all’estrazione e alla lettura di un Byte di dati dal buffer della porta seriale. Ad esempio, se un dispositivo invia dati ad Arduino tramite la porta seriale, possiamo usare Serial.read() per leggere i dati inviati.

11. Pratica Estesa

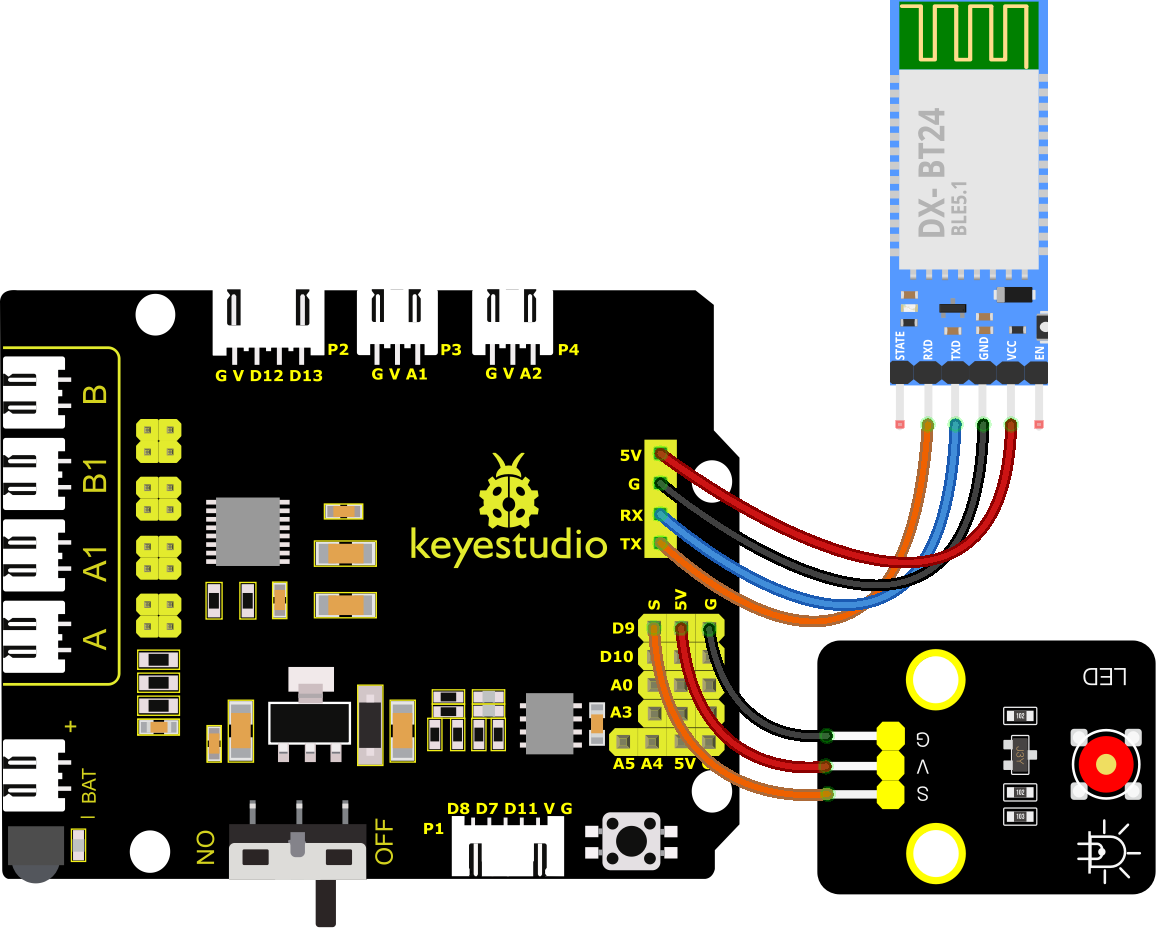

Qui vediamo come utilizzare il comando inviato dal telefono cellulare per accendere o spegnere un LED. Guardando lo schema di collegamento, un LED è collegato al pin D9.

image-20250510085856954

//****************************************************************************
/*
 keyestudio smart turtle robot
 lesson 7.2
 Bluetooth LED
 http://www.keyestudio.com
*/
int ledpin=9;
char ble_val;// Una variabile intera usata per memorizzare il valore ricevuto via Bluetooth

void setup()
{
  Serial.begin(9600);
  pinMode(ledpin,OUTPUT);
}

void loop()
{
  if (Serial.available() > 0) //Controlla se ci sono dati nella cache della porta seriale
  {
    ble_val = Serial.read();  //Legge i dati dalla cache della porta seriale
    Serial.print("DATI RICEVUTI:");
    Serial.println(ble_val);
    if (ble_val == 'F') {
      digitalWrite(ledpin, HIGH);
      Serial.println("led acceso");
    }
    if (ble_val == 'B') {
      digitalWrite(ledpin, LOW);
      Serial.println("led spento");
    }
   }
}
//****************************************************************************

Dopo aver caricato con successo il codice sulla scheda V4.0, collega i cablaggi secondo lo schema elettrico, quindi collega il computer tramite un cavo USB per alimentare la scheda. Dopo l’accensione, clicca su image-20250510085919039 e image-20250510085931709 per controllare l’accensione e lo spegnimento del LED.
