Progetto 1: LED Lampeggiante

(1)Descrizione:

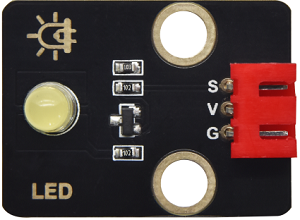

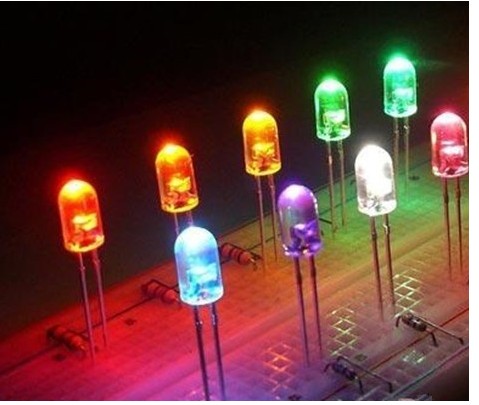

Per i principianti e gli appassionati, il LED Lampeggiante è un programma fondamentale. Il LED, abbreviazione di diodi emettitori di luce, è composto da composti chimici Ga, As, P, N e altri. Il LED può lampeggiare in diversi colori modificando il tempo di ritardo nel codice di test. Quando è in funzione, alimentare GND e VCC. Il LED si accenderà se il terminale S è a livello alto; in caso contrario, si spegnerà.

(2)Parametri:

Interfaccia di controllo: porta digitale
Tensione di lavoro: DC 3.3-5V
Passo pin: 2.54mm
Colore display LED: giallo

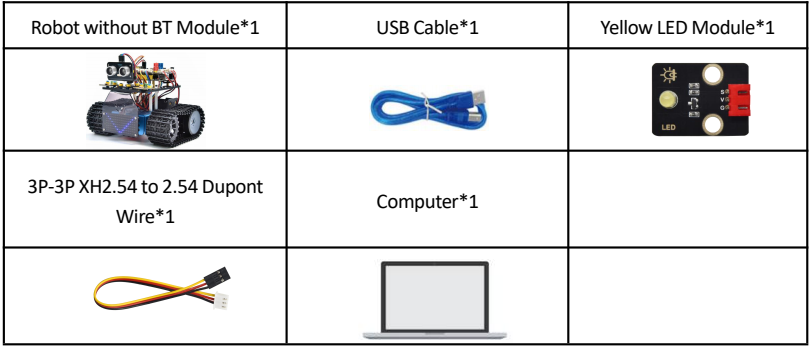

(3)Componenti Necessari:

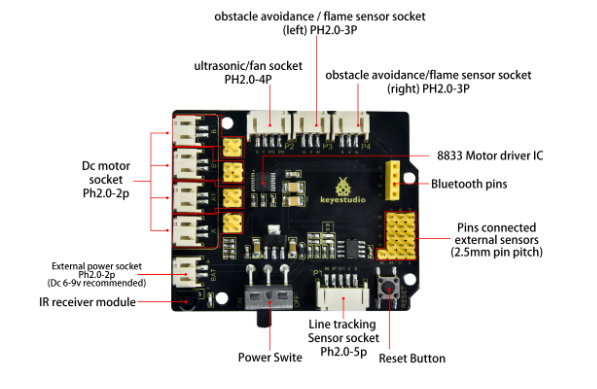

(4)Scheda di espansione driver motore 8833:

La scheda di espansione driver motore Keyestudio 8833 è compatibile con la scheda di sviluppo Arduino UNO. Basta installarla sulla scheda di sviluppo durante l’utilizzo.

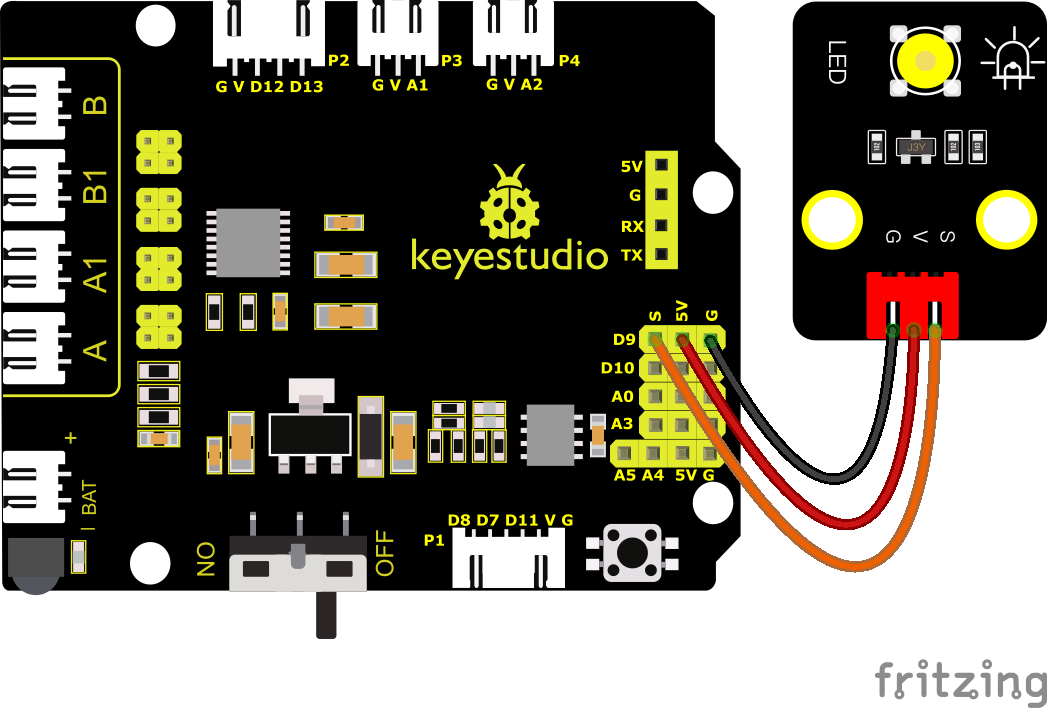

(5)Schema di Collegamento:

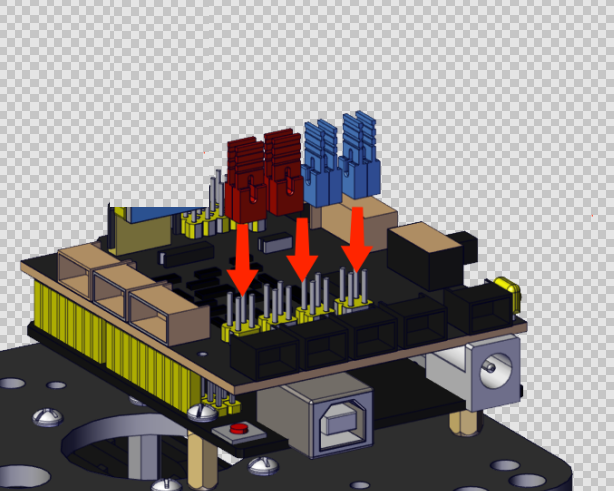

NOTA: Il LED è collegato alla porta D9. Ricordarsi di installare i cappucci jumper sullo shield.

(6)Codice di Test:

(Nota: Non collegare il modulo Bluetooth prima di caricare il codice, perché il caricamento del codice utilizza anche la comunicazione seriale, e potrebbero verificarsi conflitti con la comunicazione seriale Bluetooth, che possono causare il fallimento del caricamento.)

/*

Keyestudio Mini Tank Robot V3 (Popular Edition)

lesson 1.1

Blink

http://www.keyestudio.com

*/

int LED = 9; // Definisce il pin del LED da collegare alla porta digitale 9

void setup()
{
	pinMode(LED, OUTPUT); // Inizializza il pin del LED in modalità output
}

void loop() // ciclo infinito
{
	digitalWrite(LED, HIGH); // Emette livello alto e accende il LED
	delay(1000); // Attendi 1s
	digitalWrite(LED, LOW); // Emette livello basso e spegne il LED
	delay(1000); // Attendi 1s
}

(7)Risultati del Test:

Carica il programma, il LED lampeggia con un intervallo di 1s.

(8)Spiegazione del Codice:

pinMode(LED，OUTPUT) - Questa funzione può indicare che il pin è INPUT o OUTPUT

digitalWrite(LED，HIGH) - Quando il pin è OUTPUT, possiamo impostarlo su HIGH (output 5V) o LOW (output 0V)

(9)Pratica di Estensione:

Abbiamo fatto lampeggiare il LED con successo. Ora, osserviamo cosa succederà al LED se modifichiamo i pin e il tempo di ritardo.

Codice di Test

(Nota: Non collegare il modulo Bluetooth prima di caricare il codice, perché il caricamento del codice utilizza anche la comunicazione seriale, e potrebbero verificarsi conflitti con la comunicazione seriale Bluetooth, che possono causare il fallimento del caricamento.)

/*

Keyestudio Mini Tank Robot V3 (Popular Edition)

lesson 1.2

Blink

http://www.keyestudio.com

*/

int LED = 9; // Definisce il pin del LED come 9

void setup()
{
	pinMode(LED, OUTPUT); // Imposta il pin del LED su OUTPUT
}

void loop() // Ciclo infinito
{
    digitalWrite(LED, HIGH); // emette livelli alti, accende il LED
	delay(100); // Attendi 0.1s
	digitalWrite(LED, LOW); // LED emette livelli bassi, spegne il LED
	delay(100); // Attendi 0.1s

}

Il risultato del test mostra che il LED lampeggia più velocemente. Pertanto, possiamo concludere che i pin e il tempo di ritardo influenzano la frequenza di lampeggio.
