プロジェクト19: 炎センサー

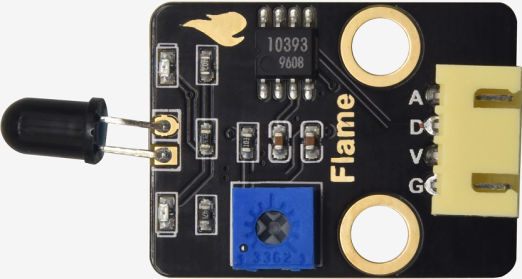

(1)説明:
炎センサーはIR受信チューブを使用して炎を検出します。炎の明るさを高低レベルの信号に変換し、中央プロセッサに入力して対応するプログラム処理を行います。炎が近くにあるかどうかによって、アナログポートの電圧値が変化します。
炎がない場合、アナログポートは約0.3Vを読み取ります。炎がある場合、アナログポートは約1.0Vを読み取ります。炎が近いほど、電圧値は高くなります。火源の検出やスマートロボットの構築に使用できます。
炎センサーのプローブは-25℃から85℃の温度範囲しか耐えられないことに注意してください。
使用中は、炎センサーが損傷しないように、火から安全な距離を保つようにしてください。
(2)パラメータ:
動作電圧: 3.3V-5V (DC)
電流: 100mA
最大電力: 0.5W
動作温度: -10°C から +50°C
センサーサイズ: 31.6mmx23.7mm
インターフェース: 4ピンから3PINインターフェース
出力信号: アナログ信号 A0、A1

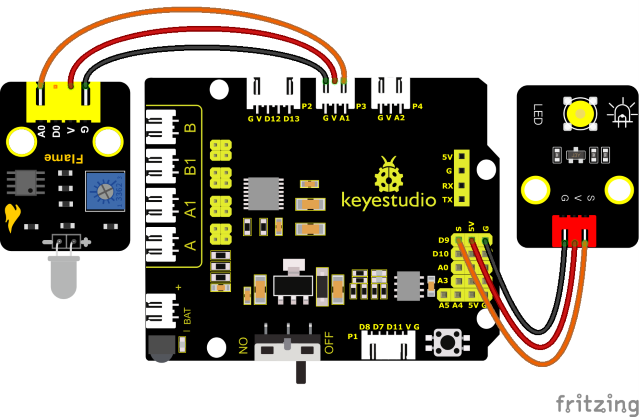

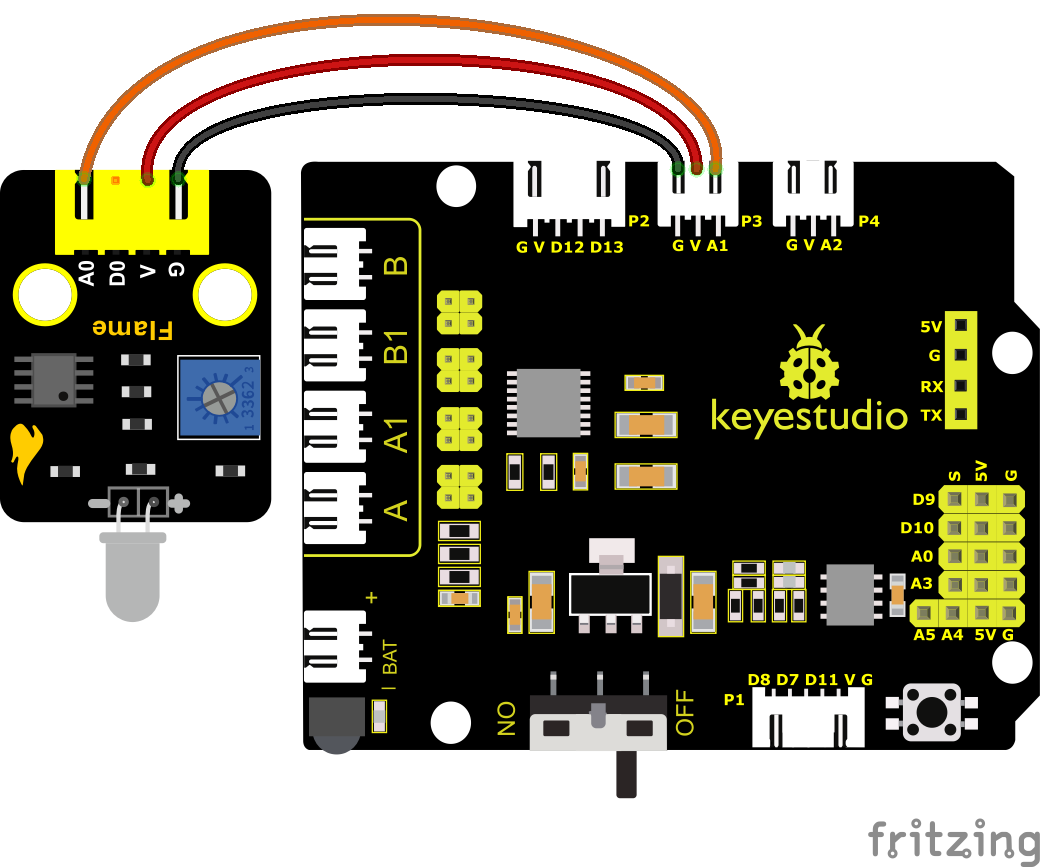

(3)接続図:
2つの光抵抗のピンAはA1とA2に接続されています。炎センサーをA1とA2に接続します。2つの光抵抗と超音波センサーを2つの炎センサーとファンに置き換えると、消火カーが作られます。
注意: 1）この実験では火源の使用が必要です。火災を防ぐため、可燃物から離してください。子供は大人の監督のもとで実験してください。安全を確認できない場合は、実験を中止してください。 2）炎センサーは耐火性ではありません。直接炎で燃やさないでください。
(4)テストコード:

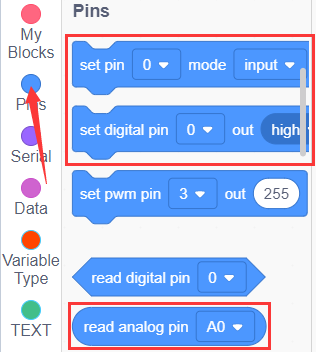

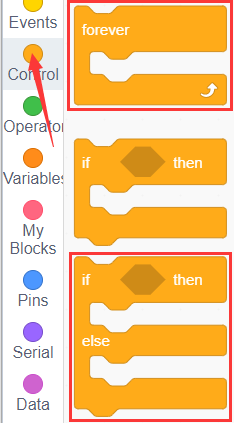

以下のようにブロックをドラッグしてコードを編集することもできます

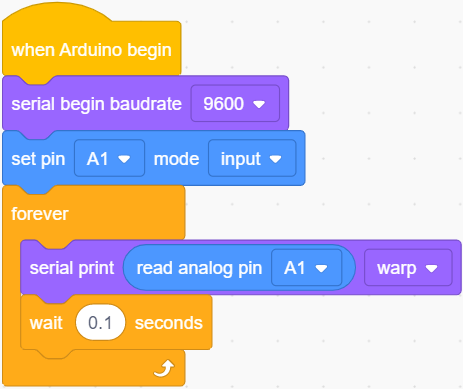

完全なテストコード
(注意: コードをアップロードする前にBluetoothモジュールを接続しないでください。コードのアップロードもシリアル通信を使用するため、Bluetoothシリアル通信と競合が発生し、アップロードが失敗する可能性があります。)
(5)テスト結果:

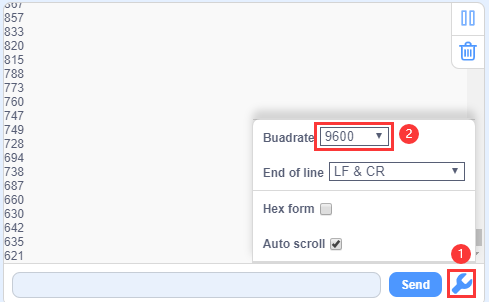

コンポーネントを配線し、コードを書き込んで、シリアルモニターを開き、ボーレートを9600に設定します。
炎センサーのシミュレーション値を確認できます。
炎が近いほど、シミュレーション値は小さくなります。
モジュールのポテンショメーターを調整して、LEDを臨界点に保ちます。センサーが炎を検出しない場合、LEDは消灯しますが、センサーが炎を検出すると、LEDが点灯します。
(6)応用練習:
注意: 1）この実験では火源の使用が必要です。火災を防ぐため、可燃物から離してください。子供は大人の監督のもとで実験してください。安全を確認できない場合は、実験を中止してください。 2）炎センサーは耐火性ではありません。直接炎で燃やさないでください。 炎センサーで外部LEDを制御できます。LEDはD9に接続されたままです。火が検出されると、LEDが点灯します。

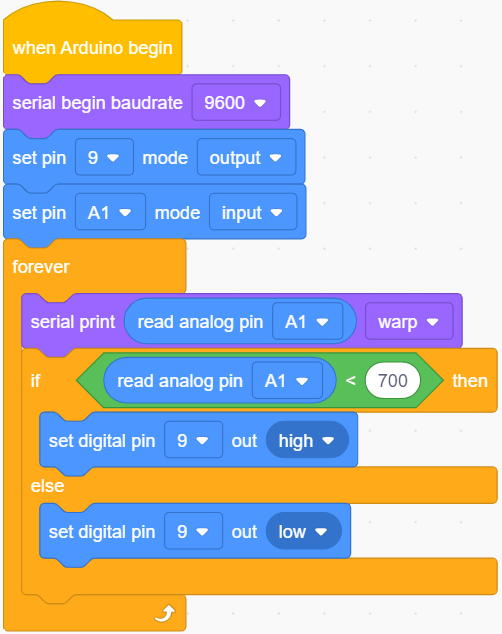

以下のようにブロックをドラッグしてコードを編集できます
完全なテストコード
(注意: コードをアップロードする前にBluetoothモジュールを接続しないでください。コードのアップロードもシリアル通信を使用するため、Bluetoothシリアル通信と競合が発生し、アップロードが失敗する可能性があります。)

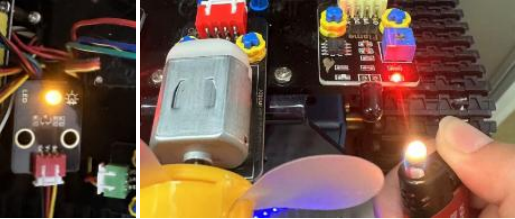

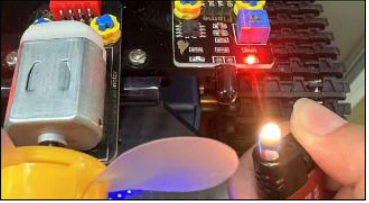

ライターの炎を左側の炎センサーの近くで使用できます。炎センサーが炎を検出すると、LEDモジュールが警報として点灯します。
注意: 火災を防ぐため、可燃物から離してください。子供は大人の監督のもとで実験してください。安全を確認できない場合は、実験を中止してください。炎センサーは耐火性ではありません。直接炎で燃やさないでください。
