プロジェクト 22: 消火ロボット 多機能

(1)説明:

スマートカーは、これまでの各プロジェクトで単一の機能を実行してきました。

一度に複数の機能を表示することはできますか？はい、できます。

この最後の大きなプロジェクトでは、完全なコードを使用してスマートカーを制御し、前のプロジェクトで紹介したすべての機能を示します。Bluetooth APPのキーを使用して様々な機能を自動的に切り替えます。非常にシンプルで便利です。

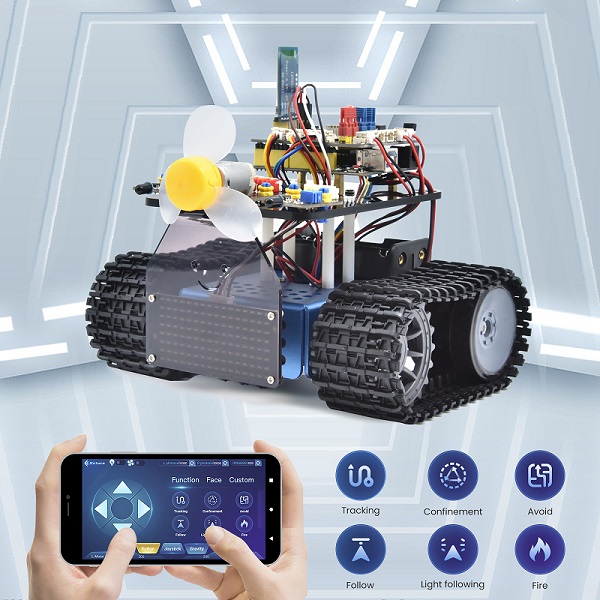

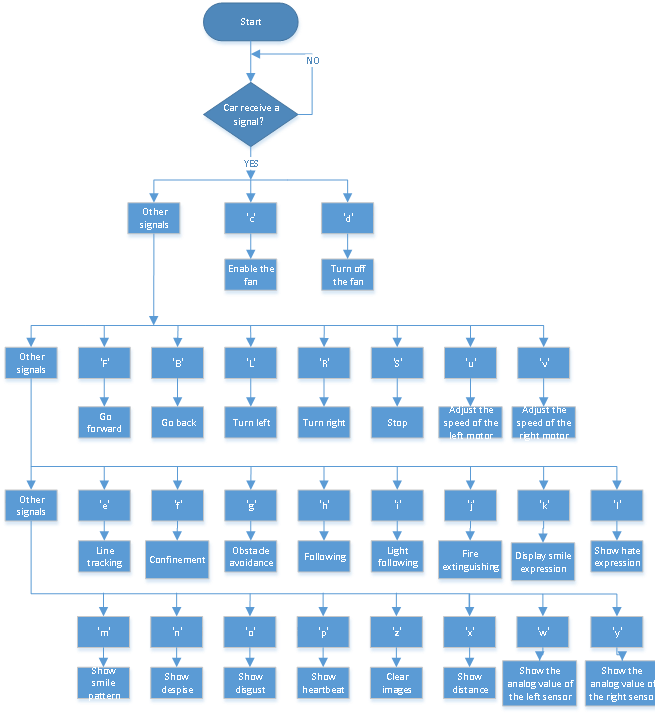

(2)フロー図:

Bluetooth APPのインストールと設定についてはプロジェクト16を参照してください

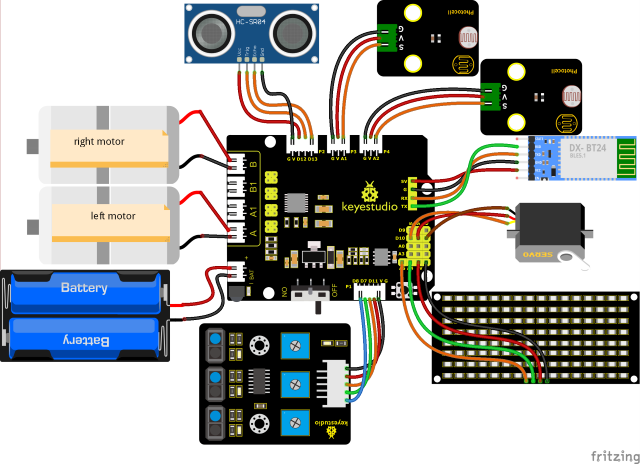

(3)接続図:

1. 8x16ボードのGND、VCC、SDA、SCLは、拡張ボードのG（GND）、+（VCC）、A4、A5に接続されています。

2. ファンモジュールのVCC、IN+、IN-、Gndは、5V（V）、12（S）、13（S）、Gnd（G）に接続されています。

3. サーボの茶色のワイヤー、赤色のワイヤー、オレンジ色のワイヤーは、Gnd（G）、5v（V）、D10に接続されています。

4. BTモジュールのRXD、TXD、GND、VCCは、TX、RX、G（GND）、5V（VCC）に接続されています。STATEとBRKは接続する必要はありません。

5. 左側炎センサーのピン「G」、「V」、AはそれぞれG（GND）、V（VCC）、A1に接続されています。右側炎センサーはG（GND）、V（VCC）、A2にそれぞれ接続されています。

6. ライントラッキングセンサーの遠端ポートは11、7、8です。

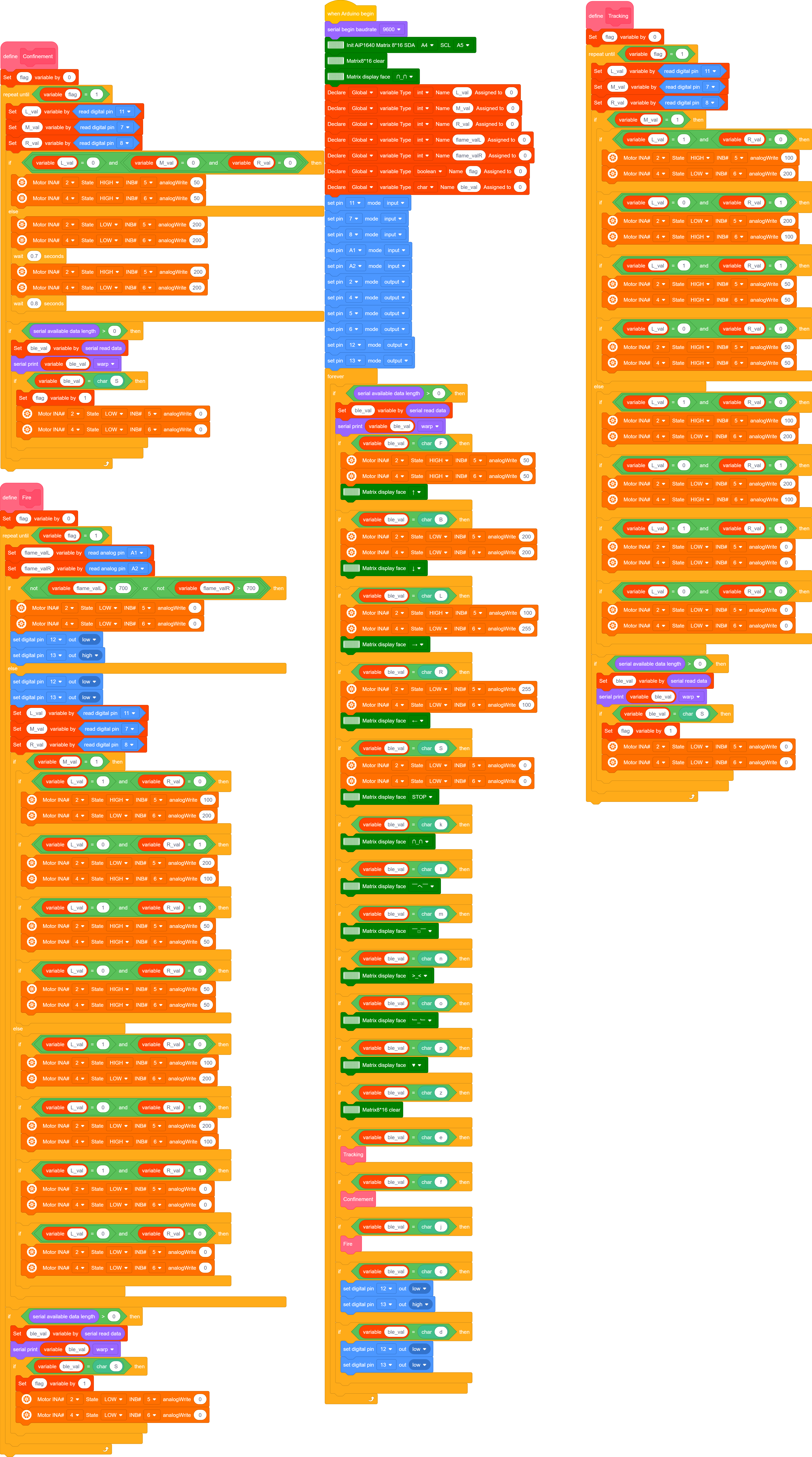

(4)テストコード:

(注意: コードをアップロードする前にBluetoothモジュールを接続しないでください。コードのアップロードもシリアル通信を使用するため、Bluetoothシリアル通信と競合が発生し、アップロードに失敗する可能性があります。) 注意: Appを使用してカーを加速することはできません。

(5)テスト結果:

プログラムコードをアップロードする前に、Bluetoothモジュールを取り外す必要があります。そうしないと、コードのアップロードが失敗します。

コードのアップロードが成功したら、デバイスの位置情報サービスをオンにして、Bluetoothモジュールを接続します。

Bluetoothモジュールが接続されて電源が入り、モバイルAPPがBluetoothへの接続に成功すると、モバイルAPPを使用してタンクロボットを制御できます。
