プロジェクト11 LCD

1. 説明

Arduino I2C 1602 LCDは、MCU開発ボードが外部センサーやモジュールと接続するための一般的な補助デバイスです。16文字×2行のLCD画面と調整可能な輝度を備えています。このプログラム可能なモジュールは、データの編集、表示、管理に便利です。さらに、文字や数字だけでなく、温度、湿度、圧力などのセンサー値も表示できます。

その使いやすさから、このディスプレイはスマートホーム製品、産業監視システム、ロボット制御システム、自動車電子システムなど多くの分野で広く利用されています。

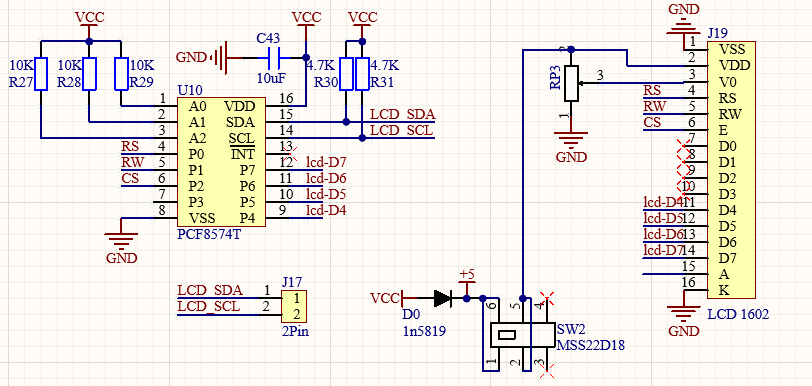

2. 動作原理

IIC通信の原理と同じです。基盤となる機能はライブラリにパッケージ化されているため、直接呼び出すことができます。興味があれば、基盤となる駆動原理をさらに詳しく調べてみてください。

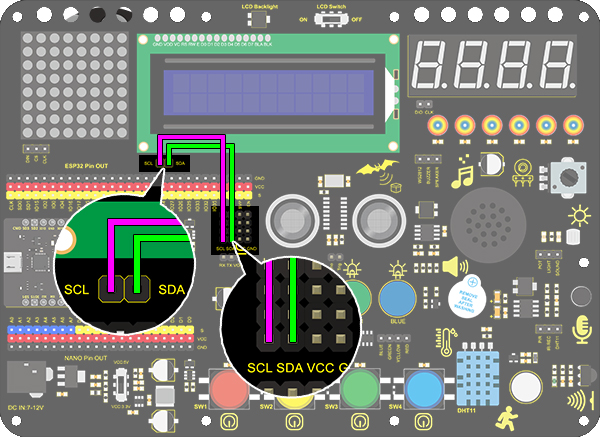

3. 配線図

4. テストコード

  1. 基本のコードブロックを2つドラッグします。

  1. 「LCD」から「init LCD」ブロックをドラッグし、I2Cアドレスを0x27に設定します。

  1. 「LCD back light」ブロックをドラッグし、ONに設定します。バックライトがないと文字が見づらくなります。

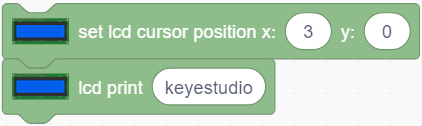

  1. 「LCD cursor position」ブロックをドラッグし、xを3、yを0に設定します。「LCD print」ブロックを追加し、空欄に「keyestudio」と入力します。

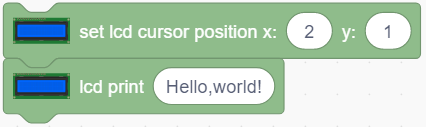

  1. 「LCD cursor position」ブロックをドラッグし、xを2、yを1に設定します。「LCD print」ブロックを追加し、空欄に「Hello,world!」と入力します。

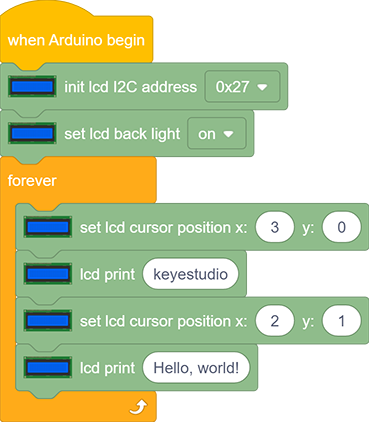

完成コード：

5. テスト結果

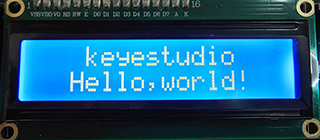

配線を接続しコードをアップロードした後、LCDの電源を入れると、「Hello, world!」と「keyestudio!」がLCDに表示されます。

文字が不鮮明な場合は、小さなマイナスドライバーでバックライトのポテンショメーターを調整してください。

6. コード説明

  1. IIC通信アドレスを設定します。このプロジェクトではLCD 1602のアドレスは0x27です。

  1. LCDのバックライトを制御します。バックライトがONだと表示される文字がよりはっきり見えます。

  1. カーソル位置を設定します。x軸とy軸で正確な位置を指定します。設定可能な値はX: 0-15、Y: 0-1です。

  1. LCDに文字を表示します。空欄には文字や変数を入力でき、センサーやモジュールからの値を表示するのに便利です。

  1. 表示位置でカーソルを点滅させます。デフォルトではカーソルは非アクティブです。
