プロジェクト30 スマートホーム

1. 説明

この技術時代において、私たちはスマートホームに慣れ親しんでいます。これはボタンを介して電気機器を制御できるシステムです。

本プロジェクトでは、IRリモコンを使ってスマートホームを模擬します。Arduino MCUをコアにして、照明、エアコン、テレビ、セキュリティモニターの制御に利用できます。

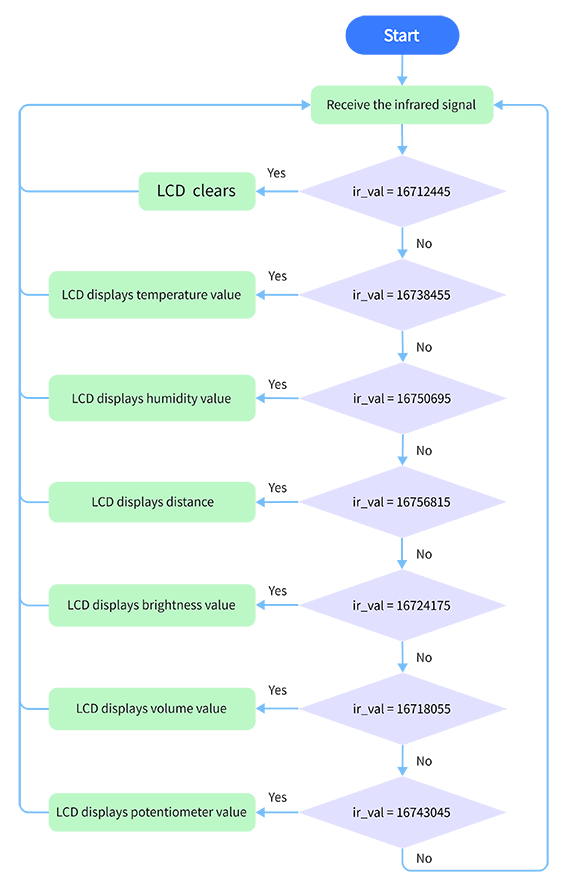

2. フローチャート

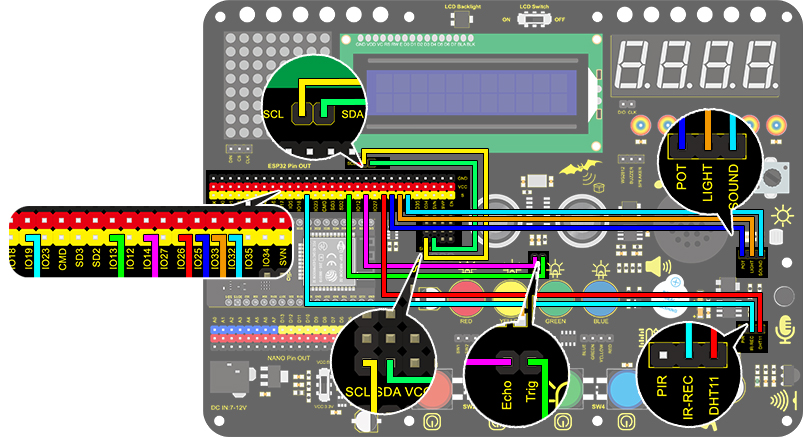

3. 配線図

4. テストコード

IRリモコンを使い、このスマートホームはLCDに温湿度センサー、音センサー、フォトレジスター、ポテンショメーター、超音波センサーなどの各種センサー値を表示します。

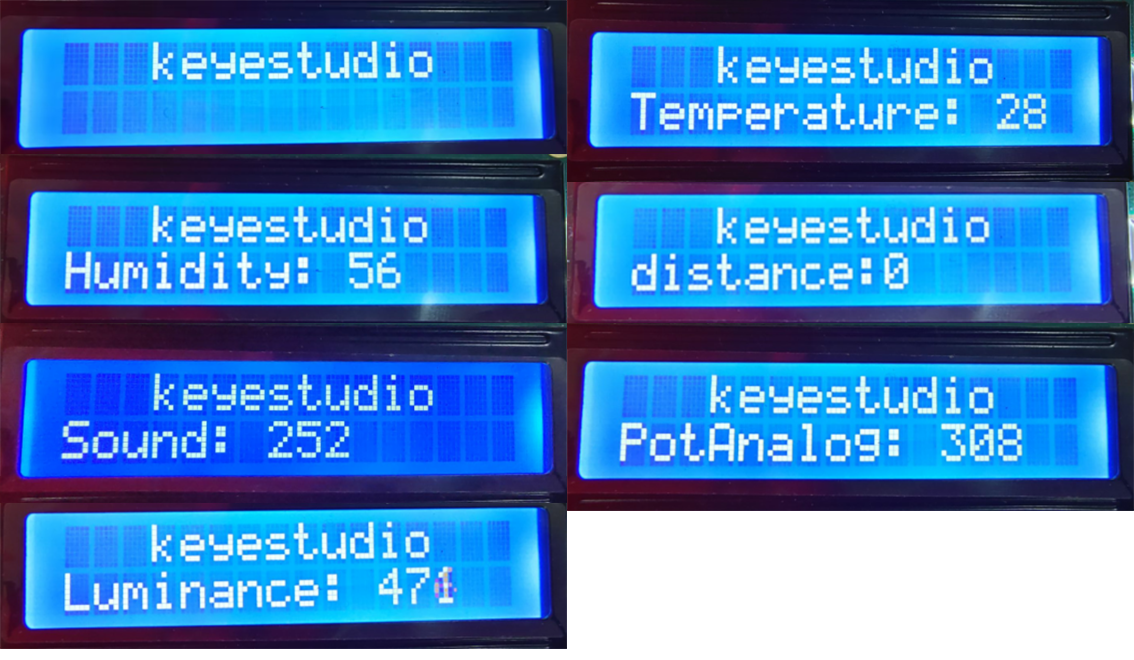

5. テスト結果

配線を接続しコードをアップロードした後、ボタンを押すとLCDに対応する内容が表示されます。OKボタンでセンサー表示をクリアします。

6. コード説明

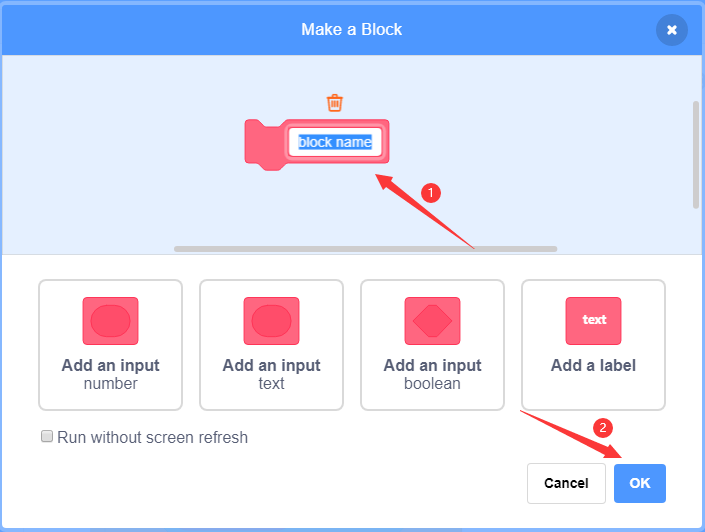

ブロック数が多いため、「Make a Block」機能を採用しています。これにより、多数のブロックがパッケージ化され直接呼び出せるため、プログラム全体が大幅に簡素化されます。

「My Block」をクリックして自作ブロックを作成し、自分だけのコードブロックを構築できます。
