プロジェクト14 カウンター

1. 説明

Arduino 4ビットデジタル管カウンターは、0～9999の範囲内の数字を記録できます。表示速度、カウントモードの調整、およびリセット機能を備えています。このモジュールは、リアルタイムカウンター（ボタン押下やDCモーターの回転数カウントなど）、ゲーム、実験機器に広く応用されています。

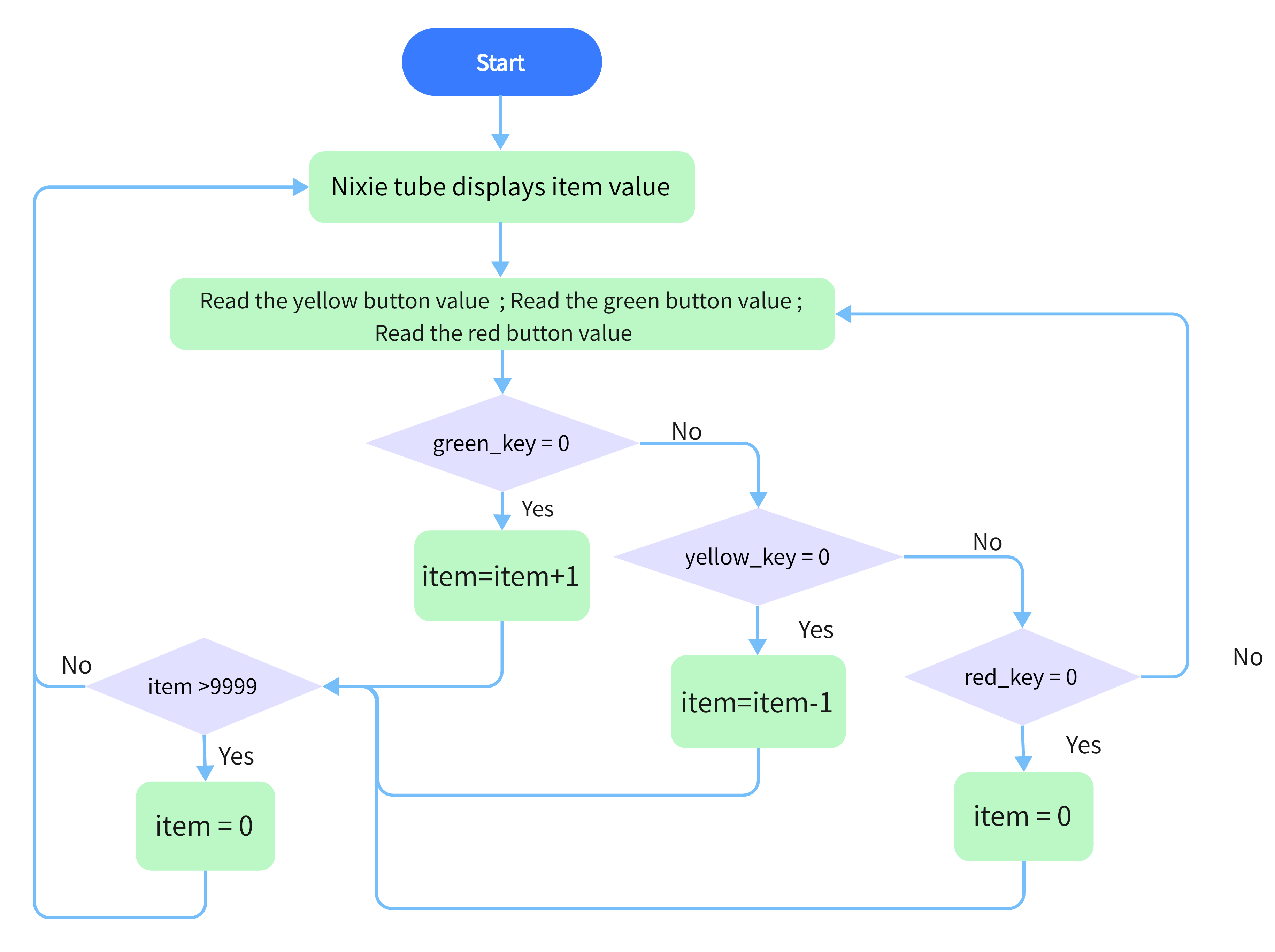

2. フローチャート

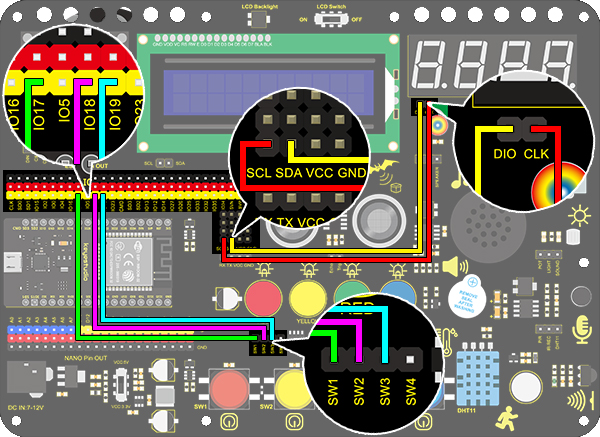

3. 配線図

4. テストコード

1. 2つの基本ブロックをドラッグします。

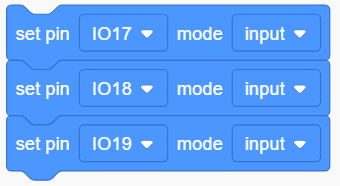

2. ボタンピンを「入力」に設定します。

3. 「変数」ブロックを置きます。変数の型をint、名前をitemに設定し、初期値を0にします。

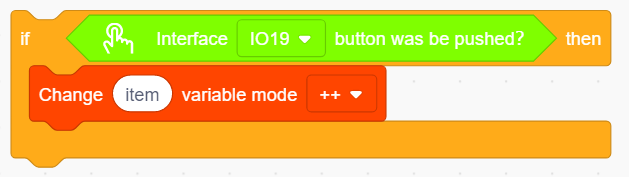

4. 「制御」から「if」ブロックをドラッグします（条件が満たされたときのみ実行されます）。「ボタン」から「ボタンが押された」ブロックを条件ボックス（六角形）に入れ、ピンをIO19に設定します。「変数操作」ブロックを「then」の後に置き、変数をitem、操作モードを「++」に設定します。

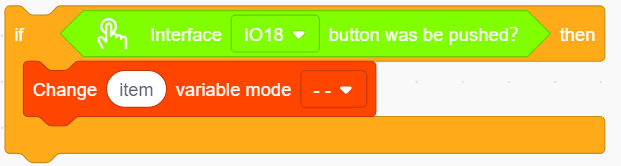

5. ステップ4を繰り返しますが、ピンをIO18、モードを「–」に設定します。

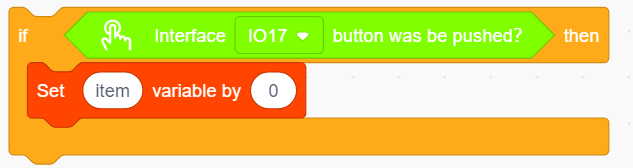

6. 「制御」から別の「if」ブロックをドラッグし、条件を「IO17のボタンが押されたか？」に設定します。「then」の後に変数設定ブロックを置き、変数を0に設定します。

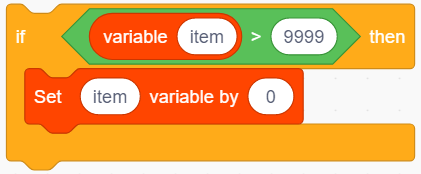

7. 「制御」から「if」ブロックをドラッグします。「演算」から「＞」ブロックを見つけ、左側に変数item、右側に9999を入れます。「then」の後に変数設定ブロックを置き、変数を0に設定します。

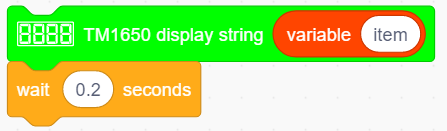

8. 「デジタル管」から「TM1650表示」ブロックをドラッグし、表示文字列を変数itemブロックに設定します。最後に、0.2秒の遅延を忘れずに追加します。

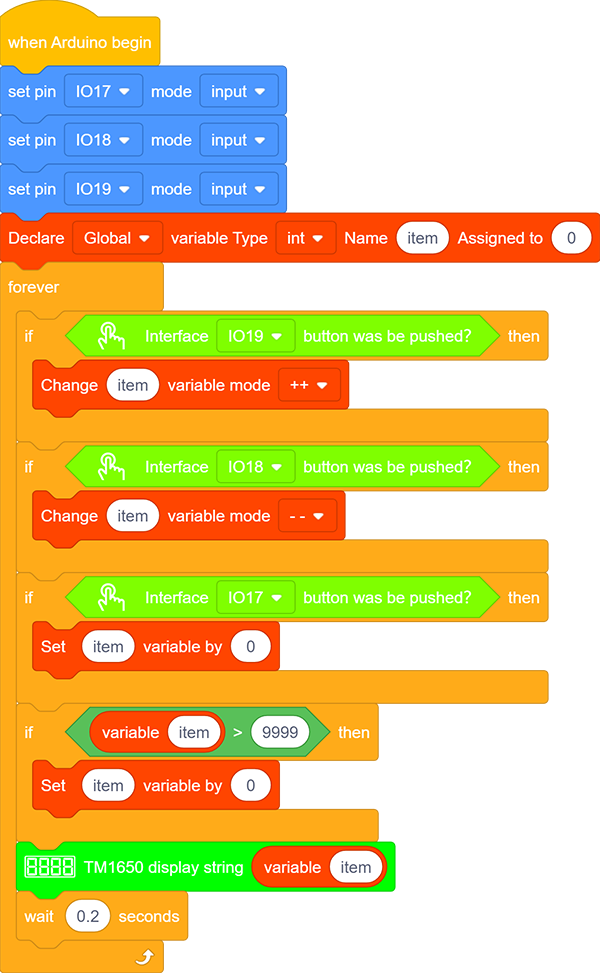

完成コード：

5. テスト結果

配線を接続しコードをアップロードした後、緑のボタンを押すと1加算、黄色のボタンで1減算、赤のボタンでリセットができます。

6. コード説明

「＞」 ブロックは2つの値の比較に使います。この2つの空欄には数字または変数を入れることができます。
