プロジェクト8 音楽演奏者

1. 説明

このプロジェクトでは、パワーアンプスピーカーを使って音楽を再生します。このスピーカーは単純な曲を再生するだけでなく、あなたの望む演奏も可能です。したがって、プロジェクト内で他の面白いコードをプログラムして、素晴らしい学習成果を達成できます。

2. 動作原理

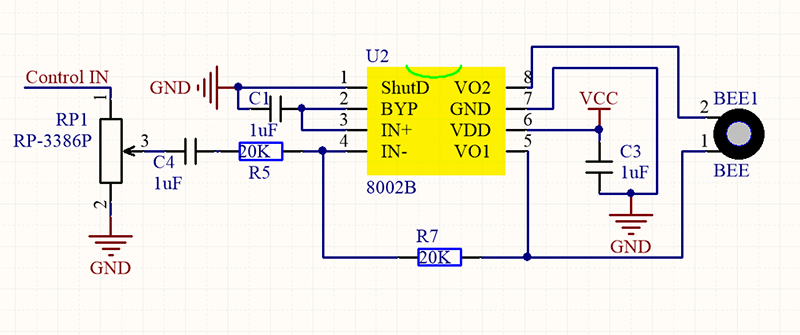

電気信号はRP1のピン1から入力されます（信号の強度を調整し、音量にもなります）。 C4でカップリングした後、R5を通過し、信号は8002BのIN-ピンに到達します。ここで信号は演算増幅され、BEE1スピーカーに出力されます。

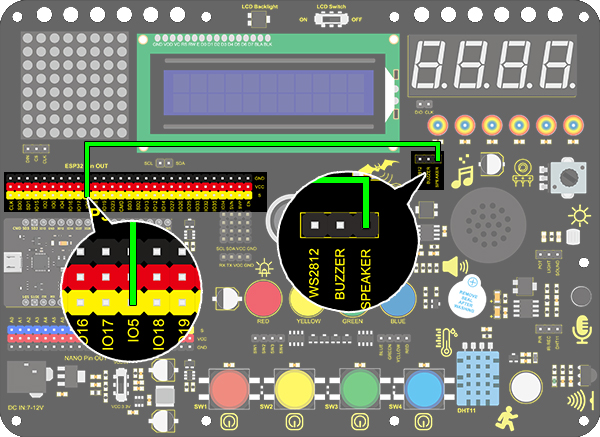

3. 配線図

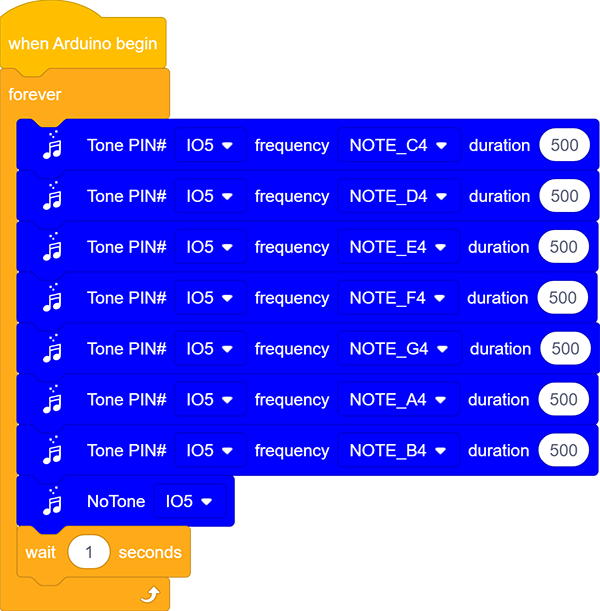

4. テストコード

5. テスト結果

コードをアップロードして電源を入れると、アンプは対応する周波数の音階（ド、レ、ミ、ファ、ソ、ラ、シ）を順番に再生します。

6. 知識の拡張

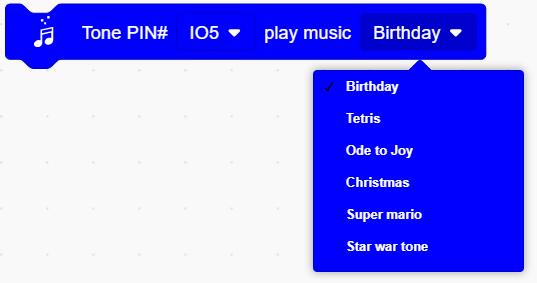

誕生日の歌を演奏させてみましょう。ライブラリにはすでにいくつかの曲が追加されているので、「Music」からこれらの曲ブロックを直接ドラッグできます。

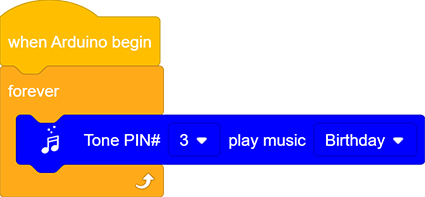

コード:

7. コードの説明
