プロジェクト7 アクティブブザー

1. 説明

アクティブブザーは、アラームやリマインダー、または娯楽用のデバイスとして使用される部品で、信頼性の高い音を発生します。

さらに、高度に制御可能な音を鳴らすことができるため、プロジェクトをより面白くします。

2. 動作原理

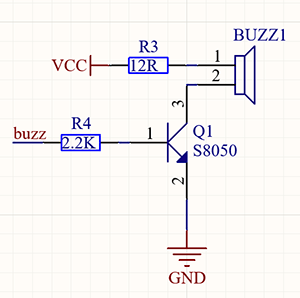

アクティブブザーはマルチバイブレータを内蔵しているため、直流電圧のみで音を出します。ブザーのピン1はVCCに接続し、ピン2はトライオードで制御されます。トライオードのベース（ピン1）に高レベルが入力されると、コレクタ（ピン3）とエミッタ（ピン2）がGNDに接続され、ブザーが音を発します。

逆に、ベースに低レベルを入力すると他のピンは切断され、ブザーは静かになります。

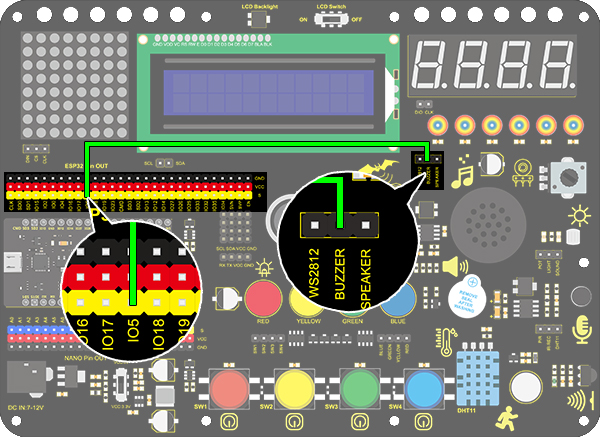

3. 配線図

4. テストコード

開発ボードが高レベルを出力すると、ブザーが音を出します。低レベルを出力すると、ブザーは鳴り止みます。

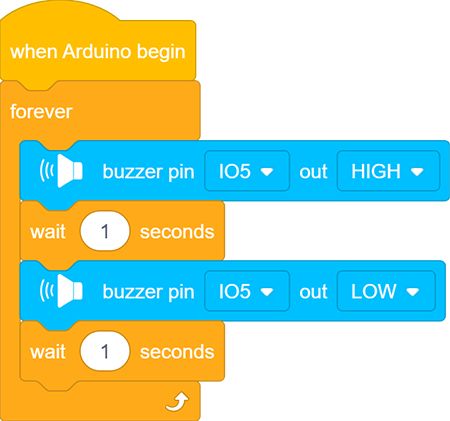

完成コード：

5. テスト結果

コードをアップロードして電源を入れると、ブザーは1秒間音を鳴らし、1秒間静かになります。

6. コード説明

ブザー出力ブロックです。まずピンをIO5に定義し、出力を「HIGH」または「LOW」に設定します。HIGHのときブザーが鳴り、LOWのときは静かになります。
