プロジェクト20 ライトピラー
1. 説明
フォトレジスタの抵抗値（1KΩ未満）は光の強さによって変化し、それによってドットマトリクスの明るさを制御できます。制御する際には、この抵抗をボードのアナログピンに接続して抵抗の変化を監視します。こうすることで、光が自動的にディスプレイの明るさを調整します。
また、フォトレジスタは日常生活でも広く応用されています。例えば、カーテンが外の光の強さに応じて自動的に開閉するなどです。

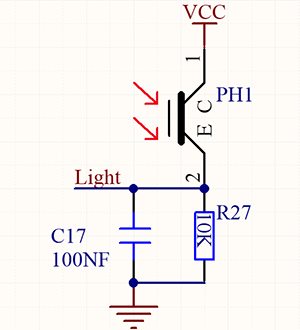

2. 動作原理
完全に暗い状態では、抵抗は0.2MΩとなり、信号端子（ポイント2）の電圧は0Vに近づきます。光が強くなるほど、抵抗と電圧は小さくなります。

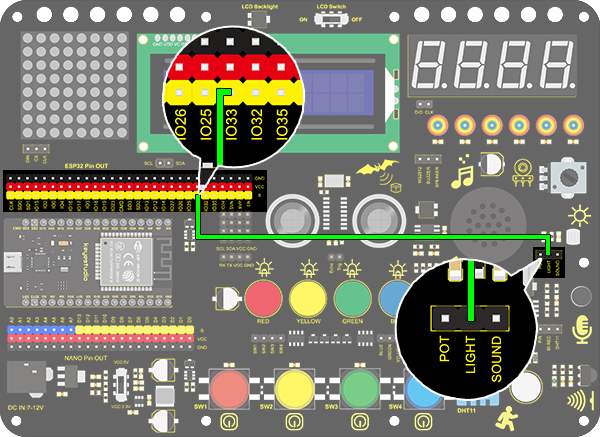

3. 配線図
4. テストコード

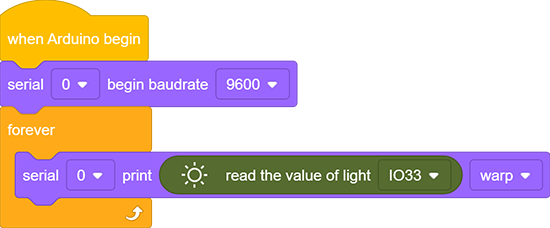

フォトレジスタのアナログ値を読み取る方法：
基本ブロックを2つドラッグし、その間にボーレート設定ブロックを置き、9600に設定します。
「forever」ループ内に「シリアルプリント」ブロックを追加し、モードを「warp」に設定します。
「Light」から「値を読む」ブロックをドラッグして「シリアルプリント」ブロックに接続し、ピンをIO33に設定します。
5. テスト結果
配線を接続しコードをアップロードした後、シリアルモニターを開きボーレートを9600に設定すると、アナログ値が0～4095の範囲で表示されます。
6. 拡張コード
この拡張プロジェクトでは、フォトレジスタを使って周囲の光の強さを検知します。中央の2列を使って光の強さを表現し、明るいほど点灯するLEDが多くなります。これにより「ライトピラー」が形成されます。

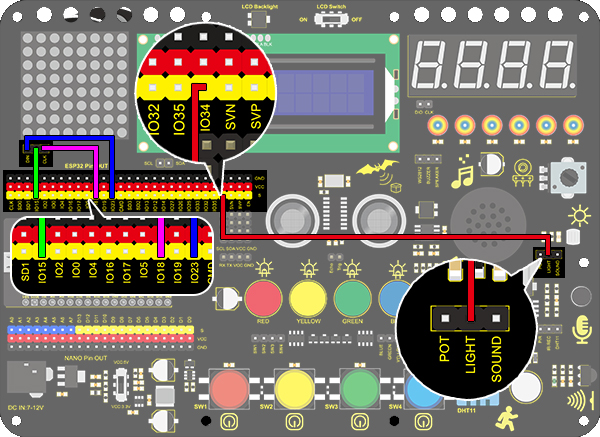

配線図：
基本ブロックを2つドラッグします。

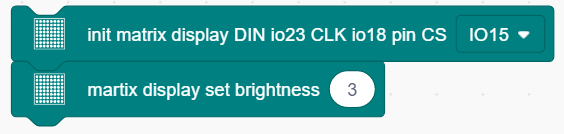

「Matrix」でドットマトリクスディスプレイを初期化し、ピンCSをIO15に設定します。「明るさ設定」ブロックを追加し、値を3に設定します。
「変数」ブロックをドラッグし、範囲をローカル、型をint、名前をlightに設定します。
変数にマップ関数を割り当てます。「Light」から「IO33の値を読む」ブロックをマップ関数の値に追加し、範囲を(0,4095)から(0,7)に設定します。

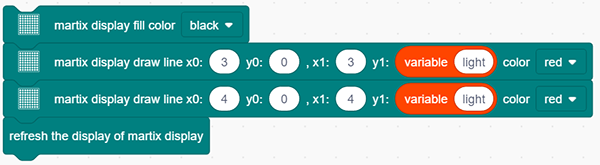

「Matrix」内の以下のブロックを見つけます。まずディスプレイをクリアし、次にドット(x0:3 y0:0, x1:3 y1:変数light)と(x0:4 y0:0, x1:4 y1:変数light)に線を描画します。最後にマトリクスの表示を更新します。

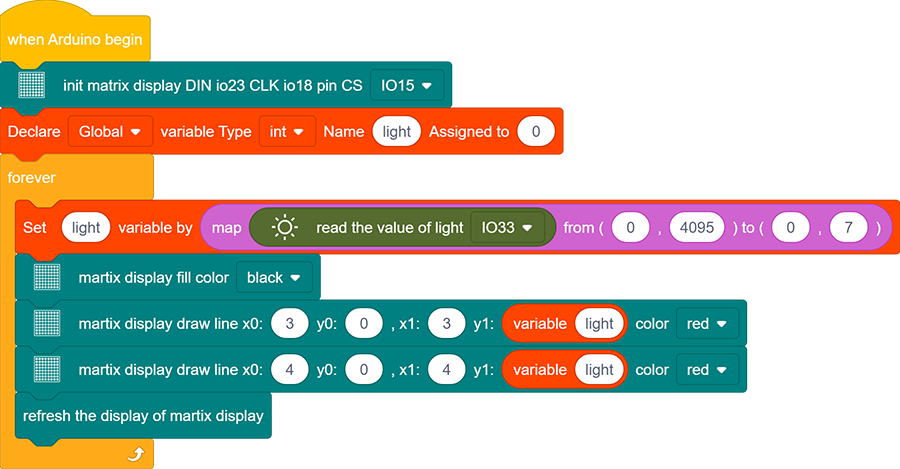

完成コード：
7. コード説明
ピンを設定してフォトレジスタのアナログ値を読み取ります。
