プロジェクト18 ビートするハート

1. 説明

このプロジェクトでは、Arduinoボード、8X8ドットマトリックスディスプレイ、回路基板、およびいくつかの電子部品を使ってビートするハートを表現します。プログラミングにより、ビートの周波数、ハートの大きさ、明るさを制御できます。

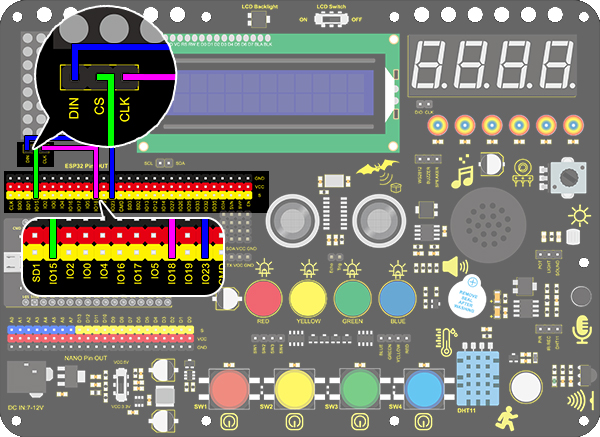

2. 配線図

3. テストコード

1. 2つの基本ブロックをドラッグします。

2. ドットマトリックスディスプレイを初期化します。CSピンをIO15に設定し、明るさを3にします。これらの2つの実行を基本ブロックの間に配置します。

以下の実行はすべて「ずっと」ブロック内にあります。

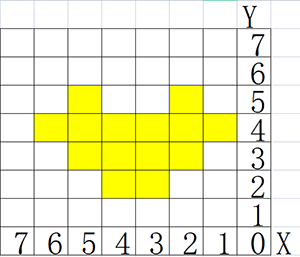

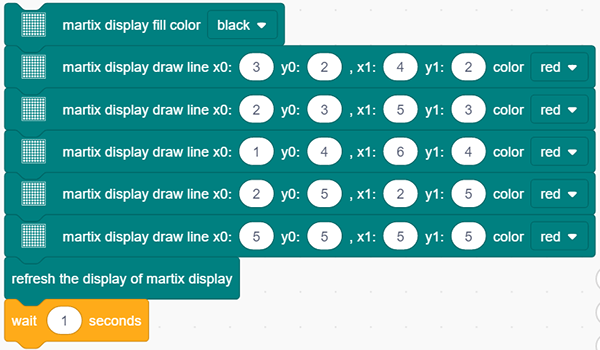

3. ディスプレイをクリアします。表示に線を描き、座標系とその原点を以下のように設定します。その後、ディスプレイを更新して小さいハートを表示し、1秒の遅延を入れます。

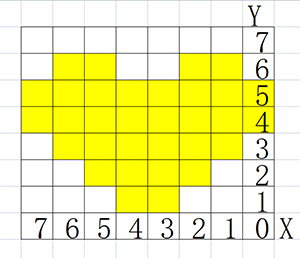

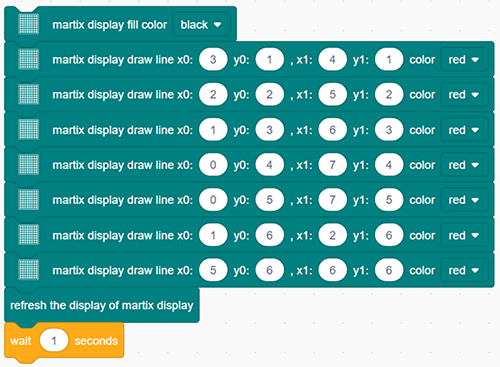

4. ステップ3を繰り返しますが、以下の画像のように線を描いて大きいハートを表示します。

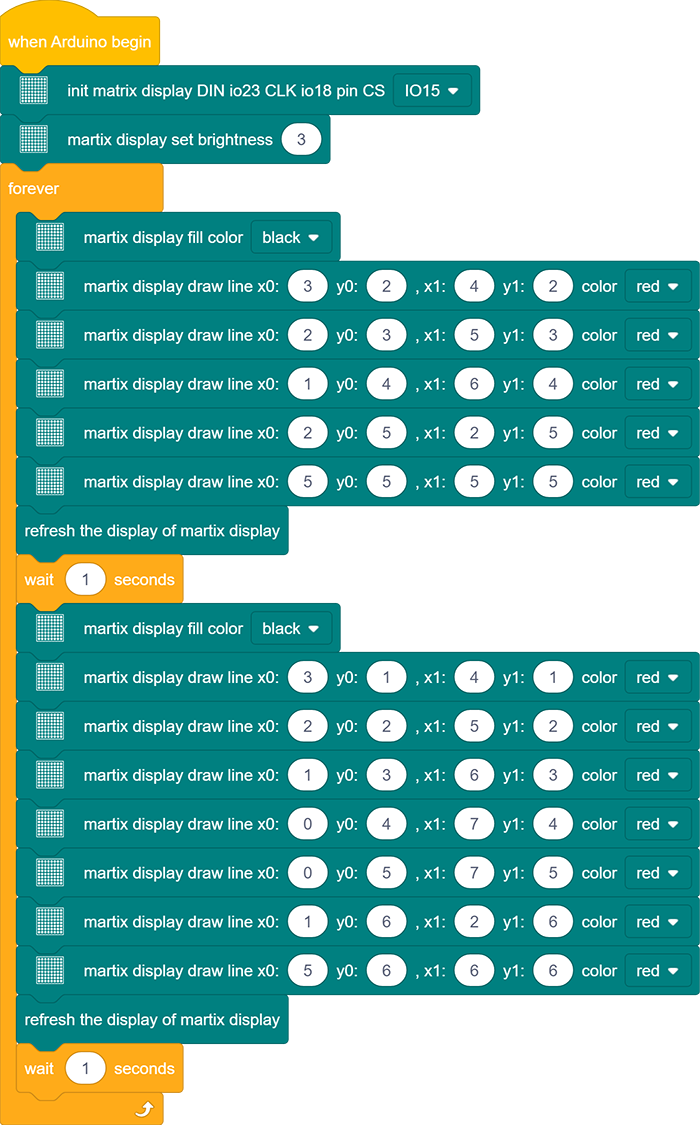

完成コード:

4. テスト結果

配線を接続しコードをアップロードすると、2つのサイズのハートが交互に表示されます。
