プロジェクト6 水流ライト

1. 説明

このシンプルな水流ライトプロジェクトは、電子パッケージングの学習に役立ちます。本プロジェクトでは、Arduinoボードを使ってLEDの色を指定した速度で変化させます。

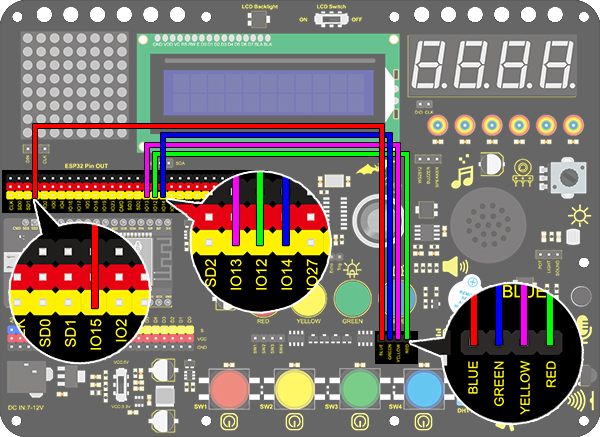

2. 配線図

3. テストコード

水流ライトは、左から右へと流れるLEDの光の列で構成されています。

1. 基本のコードブロックを2つドラッグします。

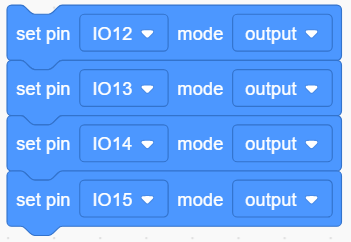

2. ピンモードを「output」に設定します。

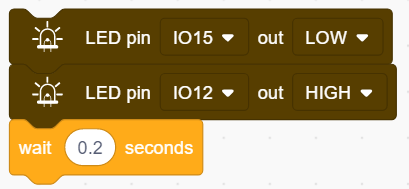

3. 「LED」パートから以下のブロックをドラッグし、IO15ピンをLOW、IO12ピンをHIGHに設定します。遅延時間を0.2秒に設定してください。

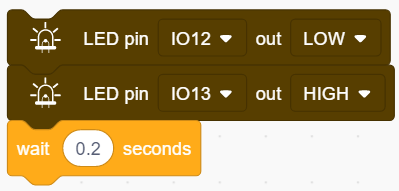

4. 「LED」パートから以下のブロックをドラッグし、IO12ピンをLOW、IO13ピンをHIGHに設定します。遅延時間を0.2秒に設定してください。

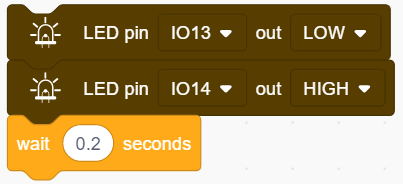

5. 「LED」パートから以下のブロックをドラッグし、IO13ピンをLOW、IO14ピンをHIGHに設定します。遅延時間を0.2秒に設定してください。

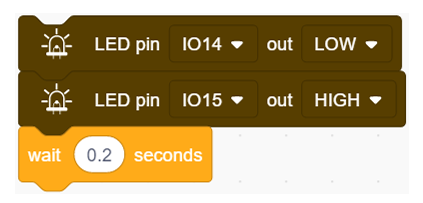

6. 「LED」パートから以下のブロックをドラッグし、IO14ピンをLOW、IO15ピンをHIGHに設定します。遅延時間を0.2秒に設定してください。

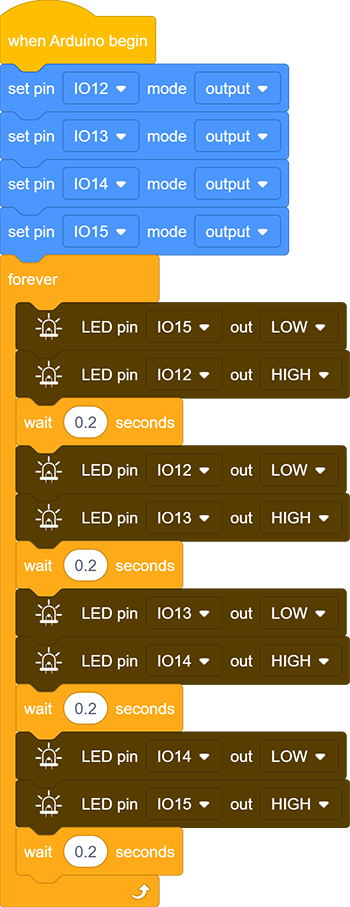

完成コード：

4. テスト結果

コードをアップロードして電源を入れると、LEDが左から右へ順に点灯します。
