プロジェクト9 デジタルチューブディスプレイ

1. 説明

この4桁のデジタルチューブディスプレイは、カウントや時間を表示するためのデバイスで、0～9の数字および簡単な文字を表示できます。4つのデジタルチューブで構成されており、それぞれに7つの発光ダイオード（LED）が搭載されています。

さらに、ピンをArduino開発ボードに接続することで、時計機能や簡単なゲームの保存など、複数の機能を実現できます。

2. 動作原理

TM1650はIICプロトコルを利用し、2本のバスライン（SDAとSCL）を採用しています。

コードは当社のブロックで提供されており、このコードを通じてデジタルチューブに数字が表示されます。

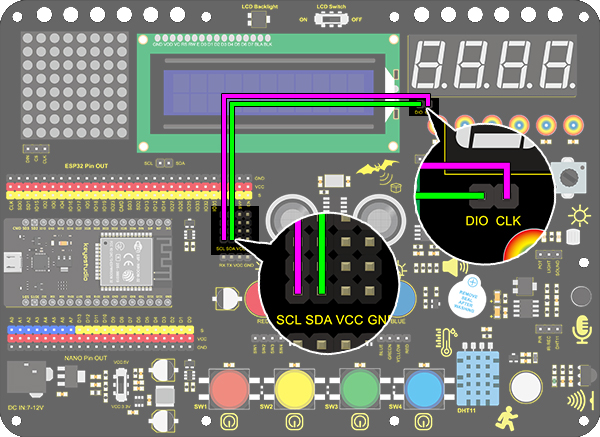

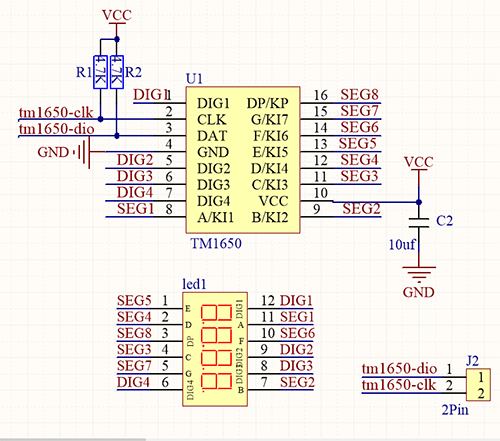

3. 配線図

4. テストコード

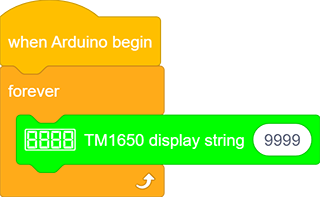

ディスプレイに数字を表示するには、「Digital tube」から「TM 1650 display」ブロックをドラッグし、数字の文字列を9999に設定するだけです。

5. テスト結果

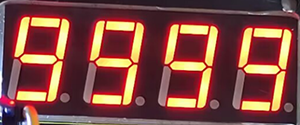

配線を接続しコードをアップロードすると、デジタルチューブディスプレイに「9999」が表示されます。以下のように表示されます。

6. 拡張コード

少し難しい操作をしてみましょう。静的な数字ではなく、動的な数字を表示させます。

以下のコードは、1～9999までの数字をデジタルチューブに表示します。

「Variables」から「variable mode」をドラッグし、名前をitemに設定、モードを「++」にします。

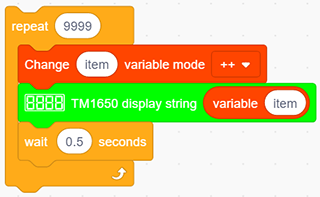

「Digital tube」から「TM 1650 display」ブロックをドラッグし、文字列の値を変数itemに置き換えます。その後、0.5秒の遅延時間を追加します。

「repeat」ブロックの後に「set variable」ブロックを追加し、item変数を0に設定します。そうしないと、9999回ループ後にitemの値が表示範囲外になります。

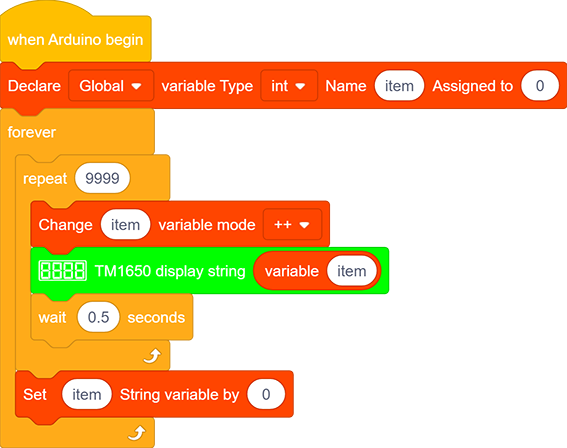

完成コード：

7. コード説明
