Project 1 LED Blink

1.説明

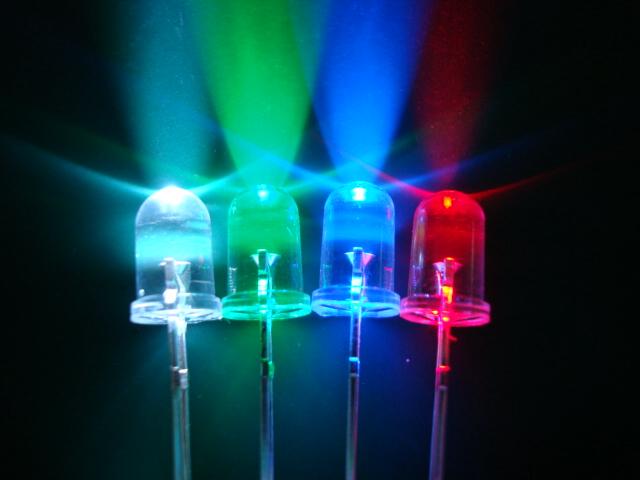

初心者や愛好家向けに、LED Blinkは基本的なプログラムです。LEDはlight emitting diodes（発光ダイオード）の略で、Ga、As、P、Nなどの化学化合物で構成されています。

テストコードの遅延時間を変えることで、LEDはさまざまな色で点滅できます。制御時には、GNDとVCCに電源を入れ、S端子が高レベルの場合はLEDが点灯し、そうでなければ消灯します。

2.仕様

• 制御インターフェース：デジタルポート

• 動作電圧：DC 3.3-5V

• ピン間隔：2.54mm

• LED表示色：赤

3.コンポーネント

Development Board *1	8833 Motor Driver *1	Red LED Module*1
3P F-F Dupont Wire*1	USB Cable*1

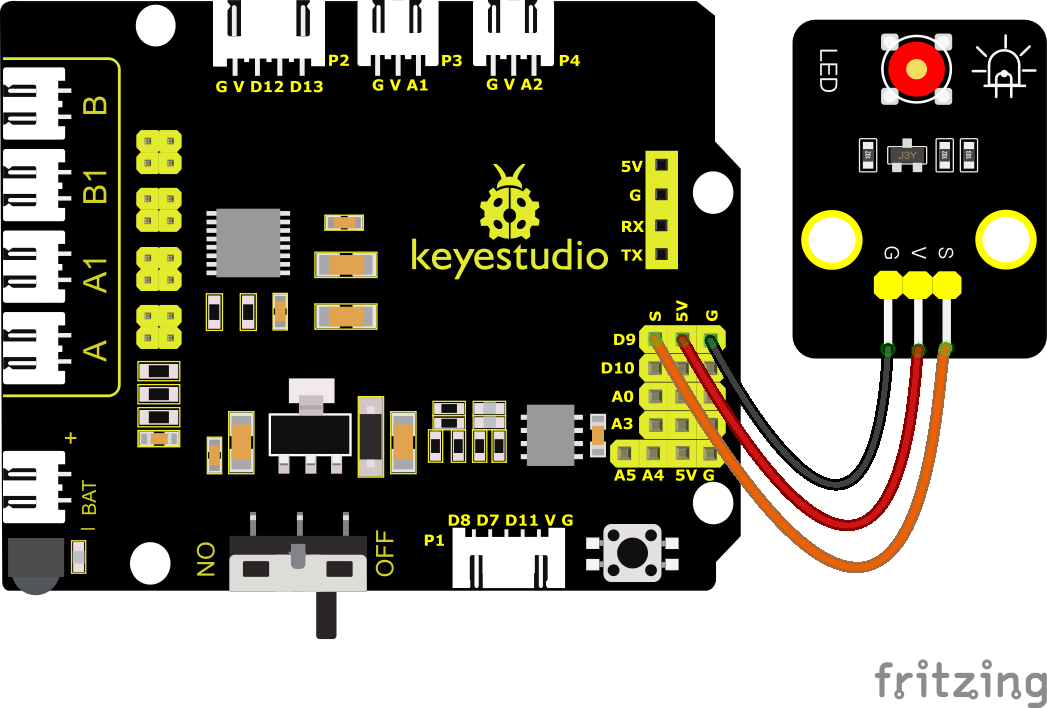

4.配線図

上図からわかるように、Keyestudio 8833モータードライバー拡張ボードはKeyestudio 4.0開発ボードに重ねられています。

LEDモジュールのピンG、V、Sはそれぞれ拡張ボードのG、5V、D9に接続されています。

5.テストコード

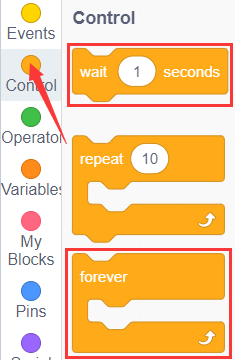

ブロックをドラッグして編集できます。以下に参考用のブロックを示します。

(1).

(2).

(3).

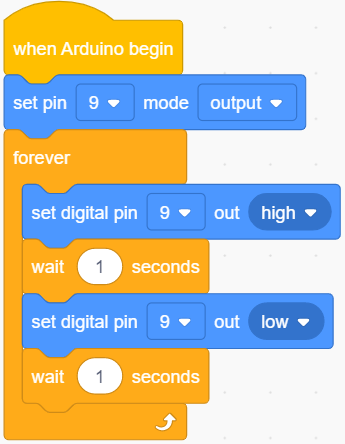

完成したテストコード

6.テスト結果

コードをV4.0ボードに正常にアップロードした後、配線図に従って配線し、USBケーブルでコンピュータと接続してボードに電源を供給します。電源を入れると、D9に接続されたLEDが点灯と消灯を繰り返します。

7.拡張練習

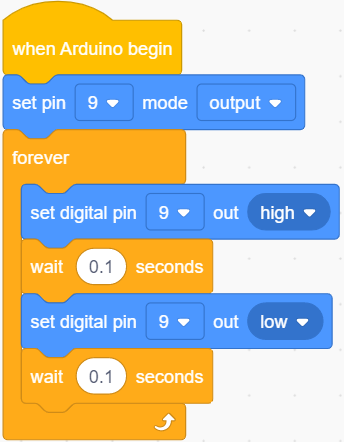

次に、待機時間を変えてLEDの点滅周波数を変更してみます。

コードをV4.0ボードに正常にアップロードした後、配線図に従って配線し、USBケーブルでコンピュータと接続してボードに電源を供給します。テスト結果はLEDがより速く点滅することを示しています。
